专利号: 2017113251213
申请人: 陕西宝成航空仪表有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.基于光纤陀螺测量待测台面与基准水平面之间倾斜夹角的方法,其特征在于:该方法的步骤如下:

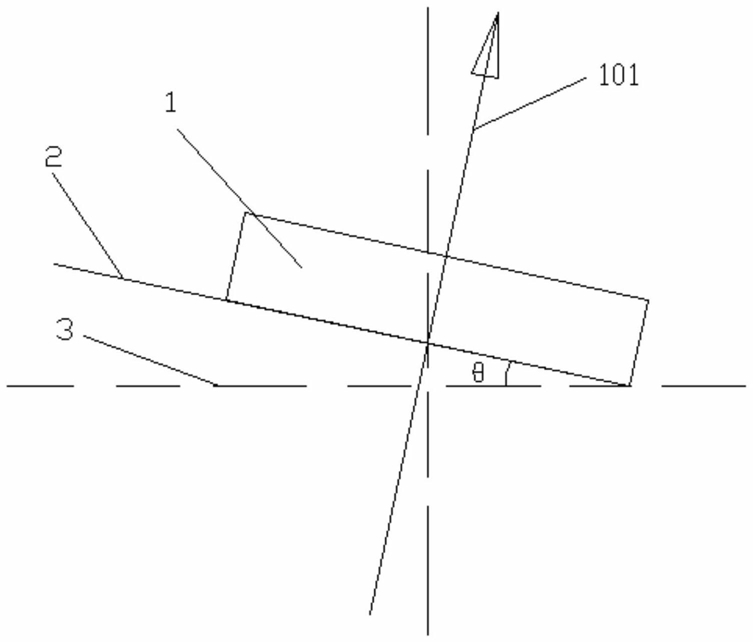

a)将高精度光纤陀螺(1)的敏感轴(101)垂直且牢固安装于待测台面(2),根据GJB2426A-2004《光纤陀螺仪测试方法》中关于标度因数的具体测试方法测得高精度光纤陀螺(1)的标度因数为K;

b)按照步骤a)中的高精度光纤陀螺(1)垂直且牢固安装于待测台面(2)的状态,将高精度光纤陀螺(1)与输出测试设备连接,并对光纤陀螺通电开机后进行25-40分钟的完全预热;

c)按照步骤a)中的高精度光纤陀螺(1)垂直且牢固安装于待测台面(2)的状态,在转台静止条件下,通过与高精度光纤陀螺(1)连接的输出测试设备测得高精度光纤陀螺(1)在转台不同位置时的输出数据组Data,并用计算机记录该组输出数据组Data,且测量时间大于

10分钟;

d)对步骤c)中计算机所记录的高精度光纤陀螺(1)的输出数据组Data,用计算机求其平均值,得到高精度光纤陀螺(1)精确的输出值X;

e)测量当地的纬度为φ,高精度光纤陀螺(1)的零位输出为B0,地球自转角度率为Ωe,根据公式推算出待测台面(2)与基准水平面(3)之间的夹角θ公式:Ωe×sinφ×cosθ=(X-B0)/K。

2.根据权利要求1所述的基于光纤陀螺测量待测台面与基准水平面之间倾斜夹角的方法,其特征在于:上述步骤b)中高精度光纤陀螺(1)的完全预热时间为30分钟。

3.根据权利要求1所述的基于光纤陀螺测量待测台面与基准水平面之间倾斜夹角的方法,其特征在于:所述步骤a)中高精度光纤陀螺(1)的敏感轴(101)垂直于待测平面(2)的上方牢固安装于待测台面(2),或所述步骤a)中高精度光纤陀螺(1)的敏感轴(101)垂直于待测平面(2)的下方牢固安装于待测台面(2)。

4.根据权利要求3所述的基于光纤陀螺测量待测台面与基准水平面之间倾斜夹角的方法,其特征在于:按照步骤a)中高精度光纤陀螺(1)的敏感轴(101)垂直于待测平面(2)的上方牢固安装于待测台面(2),通过步骤a)、b)、c)、d)、e)推算出待测台面(2)与基准水平面(3)之间的夹角值为θ1;按照步骤a)中高精度光纤陀螺(1)的敏感轴(101)垂直于待测平面(2)的下方牢固安装于待测台面(2),通过步骤a)、b)、c)、d)、e)推算出待测台面(2)与基准水平面(3)之间的夹角值为θ2;所述待测台面(2)与基准水平面(3)之间的夹角值θ为θ1和θ2的平均值。
