1.一种基于丝网印刷修饰电极的同时检测二羟基苯同分异构体的方法，其特征在于：

包括以下步骤：(1)在聚烷基硅氧烷(PDAS)中加入适量的石墨烯(GO)，搅拌混合均匀，超声1小时，得PDAS/GO糊状复合物；(2)通过丝网印刷技术，在聚脂片上印刷导电银浆，避光干燥；

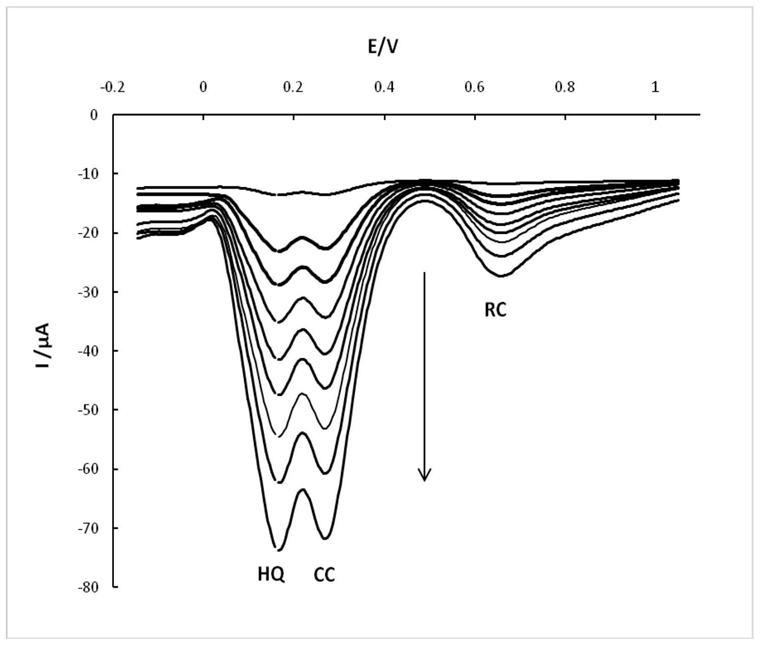

(3)通过丝网印刷技术，印刷PDAS/GO糊状复合物，90℃下干燥30min；(3)涂布绝缘层，将电极常温晾干30min后，在pH＝7.0的PBS缓冲液(通氮除氧)中电化学还原GO；(4)常温晾干，即制备得到聚烷基硅氧烷/石墨烯修饰的丝网印刷电极(PDAS/rGO/SPE)；(5)采用差分脉冲伏安法(DPV)测定二羟基苯三种同分异构体，对苯二酚(HQ)，邻苯二酚(CC)和间苯二酚(RC)。

2.根据权利要求1所述的一种基于丝网印刷修饰电极的同时检测二羟基苯同分异构体的方法，其特征在于：所述PDAS/GO糊状复合物的质量比为10:1–10:8。

3.根据权利要求1或2所述的一种基于丝网印刷修饰电极的同时检测二羟基苯同分异构体的方法，其特征在于：所述PDAS/GO糊状复合物的质量比为10:3。

4.根据权利要求1所述的一种基于丝网印刷修饰电极的同时检测二羟基苯同分异构体的方法，其特征在于：所述PDAS为聚二甲基硅氧烷(PDMS)或聚甲基乙烯基硅氧烷(PDES)。

5.根据权利要求1所述的一种基于丝网印刷修饰电极的同时检测二羟基苯同分异构体的方法，其特征在于：所述PDAS为聚二甲基硅氧烷(PDMS)。

6.根据权利要求1所述的一种基于丝网印刷修饰电极的同时检测二羟基苯同分异构体的方法，其特征在于：所述印刷PDAS/GO糊状复合物的用量为0.01mg–1mg。

7.根据权利要求1所述的一种基于丝网印刷修饰电极的同时检测二羟基苯同分异构体的方法，其特征在于：所述印刷PDAS/GO糊状复合物的用量为0.015mg。

8.根据权利要求1所述的一种基于丝网印刷修饰电极的同时检测二羟基苯同分异构体的方法，其特征在于：所述电化学还原GO的电位为-2V–1V。

9.根据权利要求1所述的一种基于丝网印刷修饰电极的同时检测二羟基苯同分异构体的方法，其特征在于：所述电化学还原GO的电位为-1.8V–0V。
