专利号: 2017113272258
申请人: 绍兴市华获智能装备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

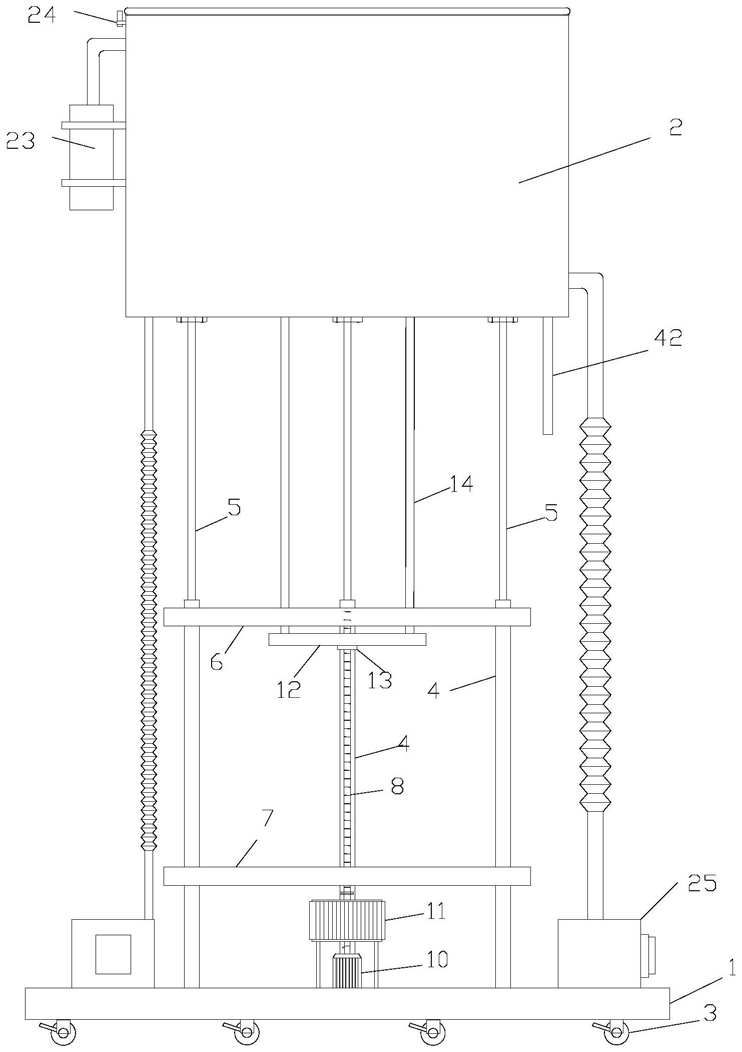

1.一种水晶灯的升降式清洁装置,包括底座(1)和顶部为开放式的清洁罩(2),在底座(1)在于设有多个带自锁功能的万向轮(3),其特征在于:在底座(1)上端面设有多根套管(4);套管(4)内嵌装有可向上伸出的导杆(5);在套管(4)之间固定设置有上横板(6)和下横板(7),在上横板(6)和下横板(7)之间设有丝杆(8),丝杆(8)的上部和下部分别位于上横板(6)和下横板(7)的轴承(9)内;在底座(1)上还设有电机(10),电机(10)通过其上方的减速机(11)与所述丝杆(8)的底部传动连接;在上横板(6)和下横板(7)之间还设有升降板(12),升降板(12)中心设有螺纹管(13),所述丝杆(8)穿过螺纹管(13)且相互间通过螺纹配合,升降板(12)上方设有多根升降杆(14),升降杆(14)穿过上横板(6)且可自由移动;所述导杆(5)上部固定连接有所述清洁罩(2),该清洁罩(2)包括外密封筒(15)和位于外密封筒(15)底面的底板(16),所述导杆(5)穿过所述底板(16),所述外密封筒(15)位于导杆(5)外侧,导杆(5)上固定设置有上固定环(17)和下固定环(18),所述上固定环(17)通过横杆(19)与所述外密封筒(15)内壁相连;所述下固定环(18)位于所述底板(16)下方且与所述底板(16)固定连接;所述升降杆(14)的顶部与所述底板(16)底面固定连接;所述外密封筒(15)的顶面设有一圈橡胶密封圈(20),橡胶密封圈(20)的顶部高于所述导杆(5);在外密封筒(15)内壁的上部设有环状的腔室(21),所述腔室(21)的内壁布密通孔(22);在外密封筒(15)外壁固定设置有喷雾器(23),所述喷雾器(23)的出口与所述腔室(21)相通;在外密封筒(15)外壁上端还设有位置感应开关(24);在底座(1)顶面右侧设有除尘盒(25),除尘盒(25)顶部设有进口管(26)、侧面设有出口管(27),出口管(27)上设有除尘风机(28),除尘盒(25)内设有过滤网(29)且过滤网(29)位于进口管(26)和出口管(27)之间;所述外密封筒(15)右下部设有抽尘管(30),所述抽尘管(30)与所述除尘盒(25)的进口管(26)之间通过伸缩管一(31)连接;所述清洁罩(2)内还设有可在导杆(5)上自由移动的升降环(32),所述导杆(5)穿过所述升降环(32),在升降环(32)的顶部设有环状壁(33),环状壁(33)的外侧设有上环状风腔(34)和下环状风腔(35),在环状壁(33)内侧面上设有一圈上喷嘴(36)与所述上环状风腔(34)相通,在环状壁(33)内侧面上还设有一圈下喷嘴(37)与所述下环状风腔(35)相通,所述上喷嘴(36)和下喷嘴(37)的朝向不相同且上喷嘴(36)的尺寸也小于所述下喷嘴(37);所述升降环(32)的左侧设有进气管(38),所述进气管(38)穿过所述底板(16)且可自由移动;

所述进气管(38)顶部连接两位三通阀(39)的进口,两位三通阀(39)的其中一个出口与所述上环状风腔(34)相通,两位三通阀(39)的另一个出口与所述下环状风腔(35)相通;在底座(1)顶面左侧还设有空压机(40),所述空压机(40)的出口和所述进气管(38)之间通过伸缩管二(41)连接;所述底板(16)的右侧还固定设置有电动推杆(42),电动推杆(42)位于升降环(32)下方且电动推杆(42)的推杆端部与所述升降环(32)底面固定连接。

2.根据权利要求1所述的水晶灯的升降式清洁装置,其特征在于在底座(1)顶面左侧还设有控制箱(43),在控制箱(43)内设有控制器(44),所述位置感应开关(24)的信号输入至该控制器(44)中,所述控制器(44)控制所述空压机(40)、除尘风机(28)、电机(10)、喷雾器(23)和电动推杆(42)工作。

3.一种如权利要求1或2所述的水晶灯的升降式清洁装置的清洁方法,其特征在于包括如下步骤:

电机(10)将清洁罩(2)升起直至顶在天花板上,使水晶灯整体位于清洁罩(2)内;

电动推杆(42)驱动升降环(32)上下运动,空压机(40)工作为上喷嘴(36)和下喷嘴(37)推供气流,利用上喷嘴(36)和下喷嘴(37)将水晶灯上的灰尘吹落,同时除尘风机(28)工作抽尘,将清洁罩(2)内扬起的灰尘抽入除尘盒(25)内;

喷雾器(23)工作将清洗剂雾化,雾化后的清洗剂从腔室(21)的通孔(22)溢出至清洁罩(2)内,一段时间后使雾化后的清洗剂充满清洁罩(2)并附着于水晶灯上,在此过程中电动推杆(42)驱动升降环(32)上下运动搅动雾化后的清洗剂使其能更好地附着于水晶灯上;

静止一段时间让清洗剂起到去污作用使附着于水晶灯上的污渍脱离;

电动推杆(42)驱动升降环(32)上下运动,同时空压机(40)工作为上喷嘴(36)和下喷嘴(37)推供气流,同时除尘风机(28)也工作,切换阀的两个出口交替导通,利用上喷嘴(36)和下喷嘴(37)交替地将水晶灯上的污渍吹落,同时将水晶灯吹干;

电机(10)将清洁罩(2)降下即完成对水晶灯的清洁工作。
