专利号: 2017113279346
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种银纳米线复合透明导电薄膜,其特征在于包括透明玻璃、层叠在玻璃之上的第一层银纳米线导电层,覆盖于银纳米线之上采用超声喷雾方法制备得到的氧化锌保护层,所述氧化锌保护层与银纳米线在生长时即获得高的附着力,无需额外退火过程。

2.一种银纳米线复合透明导电薄膜的制备,其特征在于包括以下步骤:

1)玻璃基板处理:将玻璃基板分别采用丙酮,乙醇,去离子水超声30分钟,后用去离子水清洗;使用氮气将基板吹干,鼓风干燥箱120℃烘干;

2)制备银纳米线悬浊液:利用多元醇热法还原硝酸银,制备含银纳米线的溶液,加入银纳米线醇溶剂将银纳米线溶液稀释配制成0.01-10mg/ml的银纳米线醇分散液,经过1-30分钟超声处理,得到稳定分散的银纳米线溶液;

3)制备银纳米线薄膜:采用提拉方法制备银纳米线薄膜,所述银纳米线薄膜采用多次提拉制备,第一次提拉银纳米线薄膜后,待薄膜干燥后,基底90度旋转,进行第二次银纳米线薄膜提拉,第二次提拉银纳米线与第一次提拉银纳米线在玻璃平面上呈90度角垂直正交,之后进行多次提拉,轮流按照第一次及第二次方向提拉,形成网状银纳米线薄膜,多次提拉后完成银纳米线薄膜制备;

4)超声喷雾氧化锌薄膜制备:在上述银纳米线薄膜之上制备超声喷雾氧化锌薄膜,锌化合物溶于超声喷雾氧化锌前驱液的溶剂中,以1-10bar N2或其他惰性气体作为载气,采用超声喷雾热解方法在上述薄膜之上制备氧化锌薄膜,生长温度为200-260℃,采用机械泵抽气降低反应室压力为10-500pa,制备得到的氧化锌薄膜厚度为0.1-3μm。

3.根据权利要求1所述的一种银纳米线复合透明导电薄膜的制备,其特征在于所述步骤1)基底玻璃为厚度范围为0.1mm-50mm的透明玻璃。

4.根据权利要求1所述的一种银纳米线复合透明导电薄膜的制备,其特征在于所述步骤2)中的多元醇是指乙二醇,丙二醇或丁二醇中的一种。

5.根据权利要求1所述的一种银纳米线复合透明导电薄膜的制备,其特征在于所述步骤2)中银纳米线醇溶剂包括甲醇,乙醇,异丙醇以及上述溶液的任意比例混合溶液。

6.根据权利要求1所述的一种银纳米线复合透明导电薄膜的制备,其特征在于所述步骤2)中的银纳米线的直径10-200nm之间,长度1-1000μm。

7.根据权利要求1所述的一种银纳米线复合透明导电薄膜的制备,其特征在于所述步骤3)中的锌化合物包含:醋酸锌,硝酸锌,氯化锌,或乙酰丙酮锌中的一种或多种的混合物,其中锌的浓度为0.1-2M。

8.根据权利要求1所述的一种银纳米线复合透明导电薄膜的制备,其特征在于所述步骤4)中的超声喷雾氧化锌前驱液的溶剂为无水乙醇、甲醇、异丙醇、水中的一种或几种溶剂的混合物。

9.根据权利要求1所述的一种银纳米线复合透明导电薄膜的制备,其特征在于所述步骤4)中的氧化锌薄膜可以是掺杂氧化锌薄膜,包含以下种类掺杂,铝掺杂,硼掺杂,铟掺杂,镓掺杂;掺杂浓度为锌原子浓度0.1-10%,通过原子掺杂种类及浓度的调节能够调节氧化锌薄膜的电学性能。

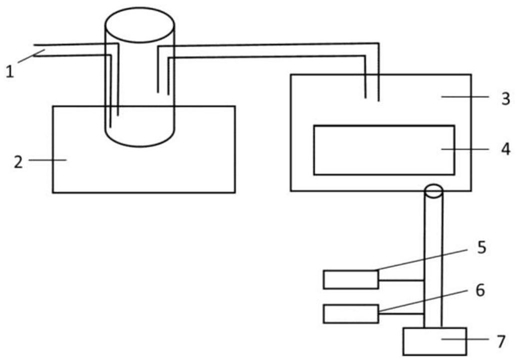

10.根据权利要求1所述的一种银纳米线复合透明导电薄膜的制备,其特征在于所述步骤4)中的氧化锌薄膜的制备采用超声喷雾氧化锌薄膜装置制备得到,所述超声喷雾氧化锌薄膜装置包括载气输入管、超声发生器、反应腔室、样品加热台、真空计、阀门及机械泵,采用机械泵抽气降低反应室压力,通过针阀调节反应腔室压力高低能够调节氧化锌薄膜生长速率。
