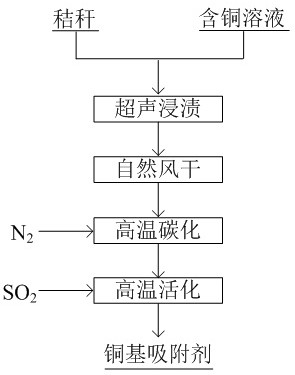

1.一种高效抗硫铜基脱汞吸附剂的制备方法，其特征在于：将经过含铜溶液浸渍过的秸秆进行高温碳化，然后再通入二氧化硫气体进行高温活化，即得所述抗硫铜基脱汞吸附剂。

2.根据权利要求1所述的一种高效抗硫铜基脱汞吸附剂的制备方法，其特征在于：含铜溶液可为氯化铜、硝酸铜和硫酸铜溶液中的一种或多种，铜离子摩尔浓度为0.1 0.25mol/~L。

3.根据权利要求1所述的一种高效抗硫铜基脱汞吸附剂的制备方法，其特征在于：秸秆的粒度小于0.5mm，秸秆和含铜溶液的质量比为（0.2 0.4）：1。

~

4.根据权利要求1所述的一种高效抗硫铜基脱汞吸附剂的制备方法，其特征在于：所述的铜溶液浸渍过程为：将粉碎的秸秆和含铜溶液按比例混合，然后进行10min的超声处理，并过滤、自然干燥，得到样品A。

5.根据权利要求1所述的一种高效抗硫铜基脱汞吸附剂的制备方法，其特征在于：所述的高温碳化过程为：将样品A置于管式炉中，通入高纯氮气作为保护气体，流速为0.4L/min~

0.8L/min，然后以5℃/min的升温速率加热到550℃ 700℃，再保温15 30min，得到样品B。

~ ~

6.根据权利要求1所述的一种高效抗硫铜基脱汞吸附剂的制备方法，其特征在于：高温活化过程为：将样品B置于高纯二氧化硫气氛下，并加热至800℃ 850℃进行高温活化，活化~时间为1.5h 2h，待反应结束后停止通入二氧化硫并冷却至室温，即可得到抗硫铜基脱汞吸~附剂。

7.权利要求1 6中任一项所述的高效抗硫铜基脱汞吸附剂的应用，其特征在于：将所述~抗硫铜基脱汞吸附剂应用于高硫烟气中单质汞和氧化汞的吸附。

8.根据权利要求7中所述的高效抗硫铜基脱汞吸附剂的应用，其特征在于：在烟气除尘净化工艺前端将脱汞吸附剂喷入烟气中。
