专利号: 2017113323743
申请人: 阜阳佰恩得新材料技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-08-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种实时野外图像采集系统,其特征在于,所述系统包括:

音量检测设备,用于检测其所在环境产生的音频,确定所述音频对应的音量以作为实时音量输出;

弹簧支架,包括支架主体、弹簧机构和弹簧驱动器,所述弹簧机构设置在所述支架主体的下方,所述弹簧驱动器分别与所述弹簧机构和所述音量检测设备连接,用于接收所述实时音量,并在所述实时音量大于等于预设音量阈值时,驱动所述弹簧机构从收缩状态转换为弹起状态,以弹起所述支架主体;

摄影组件,设置在所述弹簧支架上,包括六边形柱体、摄影控制器、多个低速摄影单元和多个尖端凸起部,所述六边形柱体设置在所述弹簧支架上,其每一侧面放置一个低速摄影单元,所述摄影控制器分别与所述多个低速摄影单元连接,所述多个低速摄影单元位于同一水平面上,所述六边形柱体上、两两低速摄影单元之间设置一尖端凸起部,用于避免被拍目标对摄影组件造成损坏;

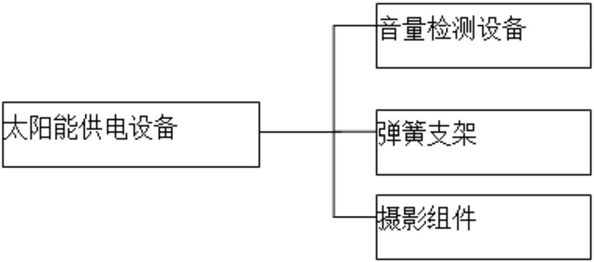

太阳能供电设备,用于为音量检测设备、弹簧驱动器和摄影组件提供电力供应,其中,太阳能供电设备的电力分配策略为优先为音量检测设备和弹簧驱动器提供电力支持;

其中,所述弹簧驱动器在预定时间长度内未接收到大于等于预设音量阈值的实时音量,则驱动所述弹簧机构从弹起状态转换为收缩状态,以收起所述支架主体。

2.如权利要求1所述的实时野外图像采集系统,其特征在于,还包括:

所述摄影组件中,每一个低速摄影单元具有低分辨率采集模式和高分辨率采集模式,默认状态下,每一个低速摄影单元都采用低分辨率采集模式对其负责的视野范围进行实时低分辨率数据采集,以获得实时低分辨率图像,所述摄影控制器对每一个低速摄影单元采集的实时低分辨率图像进行数据分析,当实时低分辨率图像中像素值不在预设场景像素值范围的异常像素点的数量大于等于第一预设数量阈值时,控制对应的低速摄影单元从低分辨率采集模式切换到高分辨率采集模式,对其负责的视野范围进行实时高分辨率数据采集,以获得实时高分辨率图像;

所述摄影组件还即时对各个低速摄影单元输出的实时高分辨率图像或实时低分辨率图像进行图像拼接,以获得实时全景图像;

复杂度分析设备,与所述摄影组件连接,用于接收所述实时全景图像,对所述实时全景图像进行场景复杂度分析,以获得并输出当前场景复杂度;

目标分析设备,与所述摄影组件连接,用于接收所述实时全景图像,基于之前接收的最近实时全景图像对所述实时全景图像进行动态目标识别,以获得并输出所述实时全景图像中最大的动态目标的实际几何外形;

滤波选择设备,分别与所述复杂度分析设备和所述目标分析设备连接,用于基于当前场景复杂度、场景复杂度权重、实际几何外形和几何外形权重确定应对所述实时全景图像执行滤波处理的滤波模式,以作为最优滤波模式输出;

滤波执行设备,分别与所述滤波选择设备和所述摄影组件连接,用于接收所述最优滤波模式,并基于所述最优滤波模式对所述实时全景图像进行滤波处理,以获得并输出全景滤波图像;

图像压缩设备,与所述滤波执行设备连接,用于基于MPEG-4压缩标准对所述即时滤波图像进行数据压缩,以获得并输出即时压缩图像;

无线上传设备,与所述图像压缩设备连接,用于对周围存在的各种无线通信网络的信号分别进行强度检测,选择信号强度最大的无线通信网络将所述即时压缩图像无线传送到远端的服务器处;

其中,所述摄影控制器还对每一个低速摄影单元采集的实时高分辨率图像进行数据分析,当在预定时间长度内的实时高分辨率图像中像素值不在预设场景像素值范围的异常像素点的数量都小于第二预设数量阈值时,控制对应的低速摄影单元从高分辨率采集模式切换到低分辨率采集模式,对其负责的视野范围进行实时低分辨率数据采集,以获得实时低分辨率图像;

其中,所述第二预设数量阈值对所述第一预设数量阈值的比值等于每一个低速摄影单元实时高分辨率图像的分辨率对每一个低速摄影单元实时低分辨率图像的分辨率的比值。

3.如权利要求2所述的实时野外图像采集系统,其特征在于,还包括:

即时存储设备,与所述图像压缩设备连接,用于存储所述即时压缩图像,并在其存量容量已满时,对拍摄时间最久的即时压缩图像进行存储空间的覆盖存储;

其中,所述即时存储设备、所述复杂度分析设备、所述目标分析设备、所述滤波选择设备、所述滤波执行设备、所述图像压缩设备和所述无线上传设备都位于所述支架主体内。

4.如权利要求3所述的实时野外图像采集系统,其特征在于,还包括:

计时设备,分别与所述摄影控制器和所述弹簧驱动器连接;

其中,所述计时设备用于为所述摄影控制器和所述弹簧驱动器提供预定时间长度的计时操作。

5.如权利要求4所述的实时野外图像采集系统,其特征在于,还包括:

温度传感设备,位于所述支架主体上,用于检测其所在环境产生的当前温度;

湿度传感设备,位于所述支架主体上,用于检测其所在环境产生的当前湿度。

6.如权利要求5所述的实时野外图像采集系统,其特征在于:

所述无线上传设备,还分别与所述温度传感设备和所述湿度传感设备连接,用于选择信号强度最大的无线通信网络将所述当前温度和所述当前湿度无线传送到远端的服务器处。

7.一种实时野外图像采集方法,其特征在于,所述方法包括:

使用音量检测设备,用于检测其所在环境产生的音频,确定所述音频对应的音量以作为实时音量输出;

使用弹簧支架,包括支架主体、弹簧机构和弹簧驱动器,所述弹簧机构设置在所述支架主体的下方,所述弹簧驱动器分别与所述弹簧机构和所述音量检测设备连接,用于接收所述实时音量,并在所述实时音量大于等于预设音量阈值时,驱动所述弹簧机构从收缩状态转换为弹起状态,以弹起所述支架主体;

使用摄影组件,设置在所述弹簧支架上,包括六边形柱体、摄影控制器、多个低速摄影单元和多个尖端凸起部,所述六边形柱体设置在所述弹簧支架上,其每一侧面放置一个低速摄影单元,所述摄影控制器分别与所述多个低速摄影单元连接,所述多个低速摄影单元位于同一水平面上,所述六边形柱体上、两两低速摄影单元之间设置一尖端凸起部,用于避免被拍目标对摄影组件造成损坏;

使用太阳能供电设备,用于为音量检测设备、弹簧驱动器和摄影组件提供电力供应,其中,太阳能供电设备的电力分配策略为优先为音量检测设备和弹簧驱动器提供电力支持;

其中,所述弹簧驱动器在预定时间长度内未接收到大于等于预设音量阈值的实时音量,则驱动所述弹簧机构从弹起状态转换为收缩状态,以收起所述支架主体。

8.如权利要求7所述的实时野外图像采集方法,其特征在于,还包括:

所述摄影组件中,每一个低速摄影单元具有低分辨率采集模式和高分辨率采集模式,默认状态下,每一个低速摄影单元都采用低分辨率采集模式对其负责的视野范围进行实时低分辨率数据采集,以获得实时低分辨率图像,所述摄影控制器对每一个低速摄影单元采集的实时低分辨率图像进行数据分析,当实时低分辨率图像中像素值不在预设场景像素值范围的异常像素点的数量大于等于第一预设数量阈值时,控制对应的低速摄影单元从低分辨率采集模式切换到高分辨率采集模式,对其负责的视野范围进行实时高分辨率数据采集,以获得实时高分辨率图像;

所述摄影组件还即时对各个低速摄影单元输出的实时高分辨率图像或实时低分辨率图像进行图像拼接,以获得实时全景图像;

使用复杂度分析设备,与所述摄影组件连接,用于接收所述实时全景图像,对所述实时全景图像进行场景复杂度分析,以获得并输出当前场景复杂度;

使用目标分析设备,与所述摄影组件连接,用于接收所述实时全景图像,基于之前接收的最近实时全景图像对所述实时全景图像进行动态目标识别,以获得并输出所述实时全景图像中最大的动态目标的实际几何外形;

使用滤波选择设备,分别与所述复杂度分析设备和所述目标分析设备连接,用于基于当前场景复杂度、场景复杂度权重、实际几何外形和几何外形权重确定应对所述实时全景图像执行滤波处理的滤波模式,以作为最优滤波模式输出;

使用滤波执行设备,分别与所述滤波选择设备和所述摄影组件连接,用于接收所述最优滤波模式,并基于所述最优滤波模式对所述实时全景图像进行滤波处理,以获得并输出全景滤波图像;

使用图像压缩设备,与所述滤波执行设备连接,用于基于MPEG-4压缩标准对所述即时滤波图像进行数据压缩,以获得并输出即时压缩图像;

使用无线上传设备,与所述图像压缩设备连接,用于对周围存在的各种无线通信网络的信号分别进行强度检测,选择信号强度最大的无线通信网络将所述即时压缩图像无线传送到远端的服务器处;

其中,所述摄影控制器还对每一个低速摄影单元采集的实时高分辨率图像进行数据分析,当在预定时间长度内的实时高分辨率图像中像素值不在预设场景像素值范围的异常像素点的数量都小于第二预设数量阈值时,控制对应的低速摄影单元从高分辨率采集模式切换到低分辨率采集模式,对其负责的视野范围进行实时低分辨率数据采集,以获得实时低分辨率图像;

其中,所述第二预设数量阈值对所述第一预设数量阈值的比值等于每一个低速摄影单元实时高分辨率图像的分辨率对每一个低速摄影单元实时低分辨率图像的分辨率的比值。

9.如权利要求8所述的实时野外图像采集方法,其特征在于,还包括:

使用即时存储设备,与所述图像压缩设备连接,用于存储所述即时压缩图像,并在其存量容量已满时,对拍摄时间最久的即时压缩图像进行存储空间的覆盖存储;

其中,所述即时存储设备、所述复杂度分析设备、所述目标分析设备、所述滤波选择设备、所述滤波执行设备、所述图像压缩设备和所述无线上传设备都位于所述支架主体内。

10.如权利要求9所述的实时野外图像采集方法,其特征在于,还包括:

使用计时设备,分别与所述摄影控制器和所述弹簧驱动器连接;其中,所述计时设备用于为所述摄影控制器和所述弹簧驱动器提供预定时间长度的计时操作;

使用温度传感设备,位于所述支架主体上,用于检测其所在环境产生的当前温度;以及使用湿度传感设备,位于所述支架主体上,用于检测其所在环境产生的当前湿度;

所述无线上传设备还分别与所述温度传感设备和所述湿度传感设备连接,用于选择信号强度最大的无线通信网络将所述当前温度和所述当前湿度无线传送到远端的服务器处。
