1.一种Cd2Nb2O7/Cd(OH)2光催化材料的制备方法，其特征在于，步骤如下：（1）将适量的五氯化铌溶于25 mL无水乙醇中，搅拌得到澄清溶液，五氯化铌的摩尔浓度为0.1-0.2 mol/L；

（2）称量适量硝酸镉溶于25 mL去离子水中，搅拌得到澄清溶液，其中溶液中硝酸镉的摩尔浓度为五氯化铌的1.5-2.5倍；

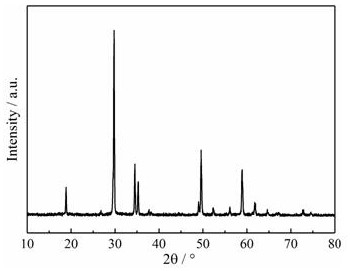

（3）将以上两溶液混合搅拌，称取适量1.2-1.8 g NaOH溶于25 mL去离子水中后，加至混合液中，搅拌10分钟后装入水热釜中，在180-240℃下水热处理36-60小时，经洗涤干燥后即可得到Cd2Nb2O7/Cd(OH)2光催化材料。

2.如权利要求1所述的制备方法，其特征在于，步骤（1）所得五氯化铌的摩尔浓度为

0.16mol/L。

3.如权利要求1所述的制备方法，其特征在于，步骤（2）所得溶液中硝酸镉的摩尔浓度为五氯化铌的1.5倍。

4.如权利要求1所述的制备方法，其特征在于，步骤（3）在200℃下水热处理48小时。
