1.一种二硫化钼和硫掺杂碳球复合电极的制备方法，其特征在于，制备方法如下：步骤一：将石墨纸浸泡在NaOH溶液中，加热到80-100℃，保温2-5 h后冷却至室温，用去离子水冲洗，真空干燥；

步骤二：取碳粉加入无水乙醇中，超声分散，加入MoCl5，搅拌分散，得到含MoCl5和碳球的前驱液；

步骤三：取MoCl5和碳球的前驱液，滴涂在步骤一所述的石墨纸上，50-70℃于干燥空气中自然干燥或于热台上干燥5-15min，得到前驱膜，所述的前驱液中MoCl5的摩尔浓度为

150-450 mM，碳球的浓度为2-10 mg/mL；

步骤四：将干燥后的样品放在管式炉中，硫粉放在管式炉中靠近进气孔的一端，硫粉是充分过量的，且是MoCl5摩尔量的10-100倍，在Ar气氛的保护下，700-900℃，保温后自然降温至室温，得到二硫化钼和硫掺杂碳球复合电极。

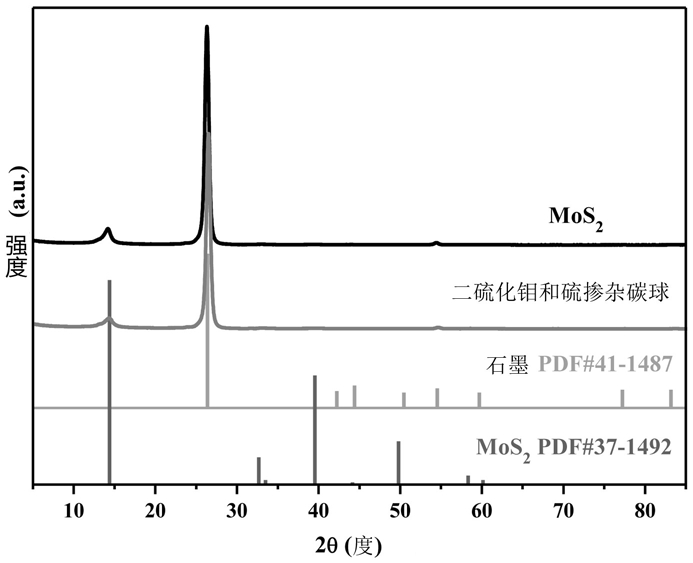

2.根据权利要求1中所述的二硫化钼和硫掺杂碳球复合电极的制备方法，其特征在于，所述步骤四中保温温度为以8-15℃/min升温至800℃，煅烧10～120分钟。
