专利号: 2017113414884
申请人: 重庆厚全科技发展有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

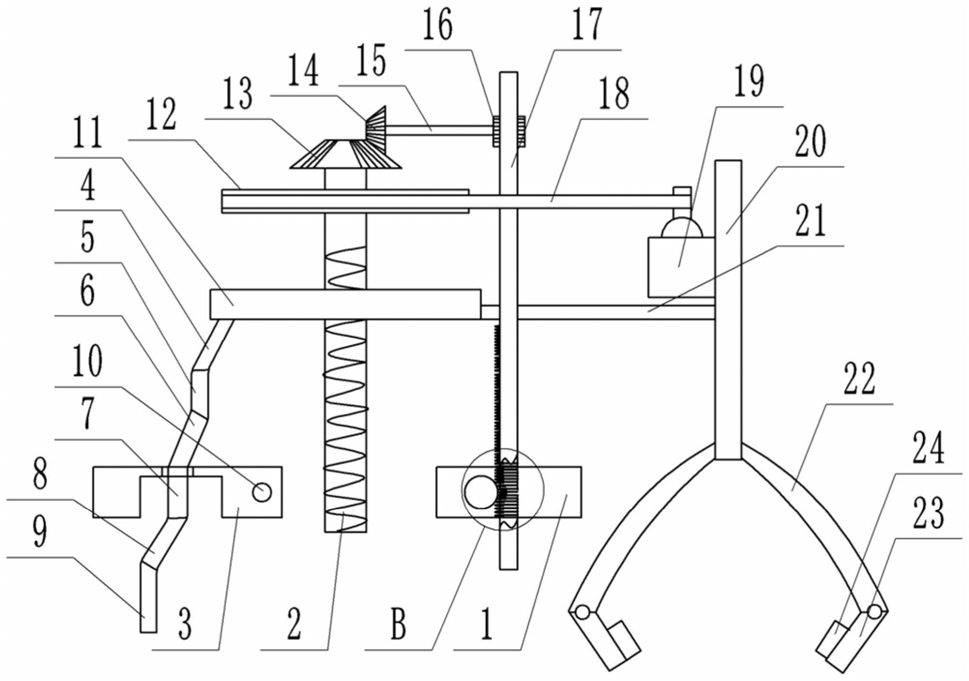

1.一种摩托车把手夹紧装置,其特征在于:包括第一夹紧块和第二夹紧块,所述第一夹紧块上设有横向的第一通孔和竖向的第二通孔,第一通孔和第二通孔连通,所述第二夹紧块上设有横向的第三通孔和竖向的第四通孔,第二夹紧块和第一夹紧块之间设有竖向的丝杠,丝杠的外侧设有竖直的滑轨,滑轨上固定连接有电机,所述丝杠上固定连接有转动盘,转动盘与电机的输出轴之间连接有皮带,所述丝杠上螺纹连接有与滑轨滑动连接移动块,所述丝杠的一端固定连接有缺口伞齿轮,缺口伞齿轮上啮合有普通伞齿轮,所述普通伞齿轮上固定连接有直齿轮,直齿轮上啮合有齿条,齿条远离直齿轮的一端滑动连接在第二通孔内,所述移动块上固定连接有滑动连接在第四通孔中的滑动条,所述滑动条包括首尾依次连接的第一杆、第二杆、第三杆、第四杆、第五杆和第六杆,所述第一杆、第三杆和第五杆均为倾斜设置,第一杆靠近移动块的一端、第三杆靠近移动块的一端和第五杆靠近移动块的一端均靠近第一夹紧块,第二杆、第四杆和第六杆均为竖直设置。

2.根据权利要求1所述的一种摩托车把手夹紧装置,其特征在于:所述滑轨的底端设有夹持机构。

3.根据权利要求2所述的一种摩托车把手夹紧装置,其特征在于:所述夹持机构夹持盖和夹持爪,所述夹持盖的内壁与摩托车油箱的外壁相匹配,所述夹持爪转动连接在夹持盖上,夹持爪上设有磁铁。

4.根据权利要求3所述的一种摩托车把手夹紧装置,其特征在于:所述齿条内设有空腔,齿条朝向第一通孔的侧部滑动连接有若干顶紧杆,若干顶紧杆与空腔的内壁之间均连接有弹簧。

5.根据权利要求4所述的一种摩托车把手夹紧装置,其特征在于:所述第一杆、第二杆、第三杆、第四杆、第五杆和第六杆之间的连接处均设有圆角。

6.根据权利要求5所述的一种摩托车把手夹紧装置,其特征在于:所述夹持爪通过销轴转动连接在夹持盖上。
