专利号: 201711341744X
申请人: 佛山市万良商贸有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

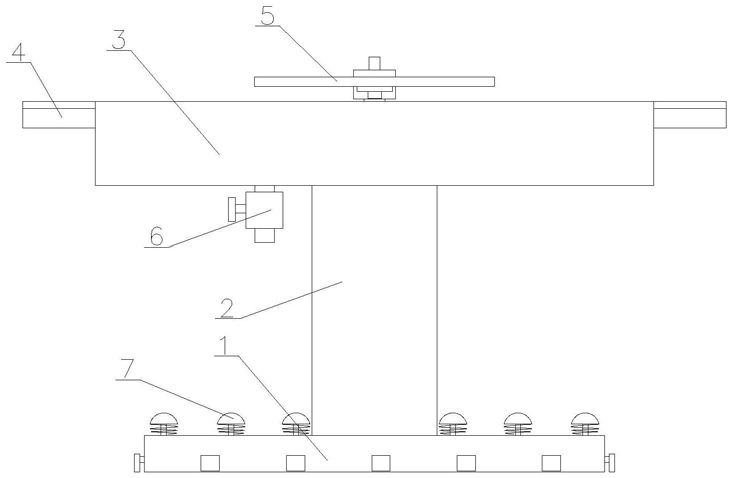

1.一种高利用率餐饮专用聚餐桌,其特征在于:包括底座部(1)、支撑立柱(2)、桌台座部(3)、餐具台(4)、餐盘转盘部(5)、保温部(6)、旋转控制部(7)和旋转动力部(8),所述底座部(1)上部设置有支撑立柱(2),所述支撑立柱(2)上端设置有桌台座部(3),所述桌台座部(3)上方设置有用于放置餐具的餐盘转盘部(5),所述桌台座部(3)周围设置有餐具台(4),所述桌台座部(3)与餐盘转盘部(5)之间设置有用于给食物加热的保温部(6),所述底座部(1)上设置有控制餐盘转盘部(5)旋转状态的旋转控制部(7),所述支撑立柱(2)内设置有带动餐盘转盘部(5)转动的旋转动力部(8),所述保温部(6)包括存水护圈(61)、放水阀(62)和保温加热线圈(63),所述存水护圈(61)外侧底部设置有放水阀(62),所述存水护圈(61)外侧底部设置有用于将电能转化成热能的保温加热线圈(63),所述旋转动力部(8)包括蓄电池(81)、旋转动力电机(82)和旋转动力连接座(83),所述蓄电池(81)通过导线分别与旋转动力电机(82)和旋转控制部(7)电性连接,所述旋转动力连接座(83)固设在旋转动力电机(82)的旋转轴上,所述旋转动力连接座(83)与餐盘转盘部(5)连接,所述餐具台(4)包括餐具环台(41)和餐具清洁防滑垫(42),所述餐具环台(41)呈圆环状,所述餐具清洁防滑垫(42)的材料是橡胶,所述餐具清洁防滑垫(42)铺在餐具环台(41)上,所述餐盘转盘部(5)包括餐盘转盘轴(51)、下层餐桌盘固定座(52)、餐桌盘折叠座(53)、餐桌盘旋转连接座(54)、旋转餐桌盘(55)和上层餐桌盘固定座部(56),所述餐盘转盘轴(51)上端设置有上层餐桌盘固定座部(56),所述上层餐桌盘固定座部(56)下部餐盘转盘轴(51)上设置有下层餐桌盘固定座(52),所述下层餐桌盘固定座(52)和上层餐桌盘固定座部(56)侧部交替分别设置有两个餐桌盘折叠座(53),所述餐桌盘折叠座(53)上设置有餐桌盘旋转连接座(54),所述餐桌盘旋转连接座(54)上设置有用于放置餐具可旋转的旋转餐桌盘(55),所述下层餐桌盘固定座(52)包括固定套环(521)、固定复位弹簧(522)、连接固定销轴(523)、固定调节环(524)、滑移固定调节销轴(525)和调节旋转筒(526),所述固定套环(521)和调节旋转筒(526)的接触面上分别设置有调节旋转长孔(5261),所述滑移固定调节销轴(525)一端穿过调节旋转长孔(5261),位于固定套环(521)内的另一端与固定调节环(524)固定连接,所述连接固定销轴(523)一端可滑动穿过固定调节环(524)插在餐盘转盘轴(51)上,另一端上套有将连接固定销轴(523)推向固定套环(521)内壁的固定复位弹簧(522),所述固定套环(521)内壁设置有推移凸起(5211),所述推移凸起(5211)与连接固定销轴(523)端部接触,所述餐桌盘折叠座(53)包括角度调节翻转座(531)、角度调节翻转板(532)、固定压紧螺栓(533)、角度调节限位座(534)、角度调节顶块(535)和角度调节螺栓(536),所述角度调节翻转板(532)铰接设置在角度调节翻转座(531)上,所述角度调节翻转板(532)上部设在有固定压紧螺栓(533),所述角度调节翻转板(532)下部设置有角度调节限位座(534),所述角度调节限位座(534)上通过螺纹穿过有角度调节螺栓(536),所述角度调节螺栓(536)固设在餐桌盘固定座上,所述角度调节螺栓(536)一端顶在角度调节顶块(535)上,所述上层餐桌盘固定座部(56)包括上层餐桌盘旋转固定套(561)、上层餐桌盘调节部(562)、上层餐桌盘固定销轴(563)、上层餐桌盘调节复位弹簧(564),所述上层餐桌盘固定销轴(563)从内测穿过餐盘转盘轴(51)和上层餐桌盘旋转固定套(561),所述上层餐桌盘调节部(562)下端从上部穿过餐盘转盘轴(51)与上层餐桌盘固定销轴(563)接触,所述餐盘转盘轴(51)内侧上层餐桌盘固定销轴(563)上套有将上层餐桌盘固定销轴(563)向内推的上层餐桌盘调节复位弹簧(564),所述上层餐桌盘调节部(562)包括餐桌盘调节把手(5621)、餐桌盘调节螺杆(5622)和餐桌盘调节锥体(5623),所述餐桌盘调节把手(5621)下端固设有餐桌盘调节螺杆(5622),所述餐桌盘调节螺杆(5622)下端固设有餐桌盘调节锥体(5623),所述上层餐桌盘固定销轴(563)包括固定销轴杆(5631)和固定推移块(5632),所述固定推移块(5632)固设在固定销轴杆(5631)位于餐盘转盘轴(51)内的一端,所述固定推移块(5632)与餐桌盘调节锥体(5623)接触。

2.如权利要求1所述的一种高利用率餐饮专用聚餐桌,其特征在于:所述桌台座部(3)包括台座盘(31)和台座护筒(32),所述台座盘(31)呈圆盘状,所述台座护筒(32)呈圆筒状,所述台座盘(31)边缘与台座护筒(32)下边缘固定连接,所述台座护筒(32)和台座盘(31)围成用于容纳餐盘转盘部(5)的腔体。

3.如权利要求1所述的一种高利用率餐饮专用聚餐桌,其特征在于:所述餐桌盘旋转连接座(54)包括餐桌盘固定臂(541)、餐桌盘固定外护圈(542)、餐桌盘固滑移垫板(543)、餐桌盘固滑移钢珠(544)、餐桌盘固定内护圈(545)和固定防脱杆部(546),所述餐桌盘固定臂(541)一端固设在餐桌盘折叠座(53)上,另一端上部设置有餐桌盘固定外护圈(542),所述餐桌盘固定外护圈(542)内测底部设置有餐桌盘固滑移垫板(543),所述餐桌盘固滑移垫板(543)与餐桌盘固定臂(541)之间设置有餐桌盘固滑移钢珠(544),所述餐桌盘固定外护圈(542)内测餐桌盘固定臂(541)上设置有餐桌盘固定内护圈(545),所述餐桌盘固定内护圈(545)内侧设置有螺纹穿过餐桌盘固定臂(541)的固定防脱杆部(546),所述固定防脱杆部(546)包括固定防脱旋转把手(5461)、固定防脱定位螺杆(5462)、固定防脱螺柱(5463),所述固定防脱旋转把手(5461)呈圆柱状,所述固定防脱旋转把手(5461)上端设置有固定防脱定位螺杆(5462),所述固定防脱定位螺杆(5462)从下端穿过餐桌盘固定臂(541),所述餐桌盘固定臂(541)上部固定防脱定位螺杆(5462)上端设置有带有外螺纹的固定防脱螺柱(5463)。

4.如权利要求1所述的一种高利用率餐饮专用聚餐桌,其特征在于:所述旋转餐桌盘(55)包括主旋转餐盘(551)、餐盘连接套(552)、餐盘旋转内限位环(553)、折叠旋转餐盘(554)和餐盘连接折叠部(555),所述主旋转餐盘(551)与折叠旋转餐盘(554)组合呈圆盘状,所述主旋转餐盘(551)下部设置有餐盘连接套(552),所述餐盘连接套(552)周围设置有餐盘旋转内限位环(553),所述折叠旋转餐盘(554)与主旋转餐盘(551)之间通过餐盘连接折叠部(555)连接,所述餐盘连接折叠部(555)包括、定滑移板(5551)和动翻转板(5552),所述定滑移板(5551)可滑动插在主旋转餐盘(551)上,所述动翻转板(5552)固设在折叠旋转餐盘(554)上,所述定滑移板(5551)和动翻转板(5552)通过销轴铰接连接。

5.如权利要求1所述的一种高利用率餐饮专用聚餐桌,其特征在于:所述旋转控制部(7)包括常闭第一电极圈(71)、常闭第二电极圈(72)、常闭调节部(73)、常开第一电极圈(74)、常开第二电极圈(75)、常开调节部(76)、常闭复位弹簧(77)和常开复位弹簧(78),所述常闭第一电极圈(71)通过导线与旋转动力部(8)连接,所述常闭第二电极圈(72)通过导线与常开第一电极圈(74)连接,所述常闭第一电极圈(71)和常闭第二电极圈(72)侧部设置有将常闭第一电极圈(71)和常闭第二电极圈(72)连通的常闭调节部(73),所述常开第一电极圈(74)和常开第二电极圈(75)侧部设置有将常开第一电极圈(74)和常开第二电极圈(75)连通的常开调节部(76),所述常开调节部(76)上设置有使常开调节部(76)与常开第一电极圈(74)和常开第二电极圈(75)电性连接的常闭复位弹簧(77),所述常闭调节部(73)上设置有使常闭调节部(73)与常闭第一电极圈(71)和常闭第二电极圈(72)分离的常开复位弹簧(78),所述常闭调节部(73)包括常闭导电板(731)、常闭滑移销轴(732)和常闭调节压板(733),所述常闭滑移销轴(732)两端分别固设有用于导电连接的常闭导电板(731)和用于推动的常闭调节压板(733),所述常开调节部(76)包括常开导电板(761)、常开滑移销轴(762)和常开压块(763),所述常开滑移销轴(762)一端设置有用于导电连接的常开导电板(761),另一端设置有常开压块(763)。
