专利号: 2017113417717
申请人: 佛山市万良商贸有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

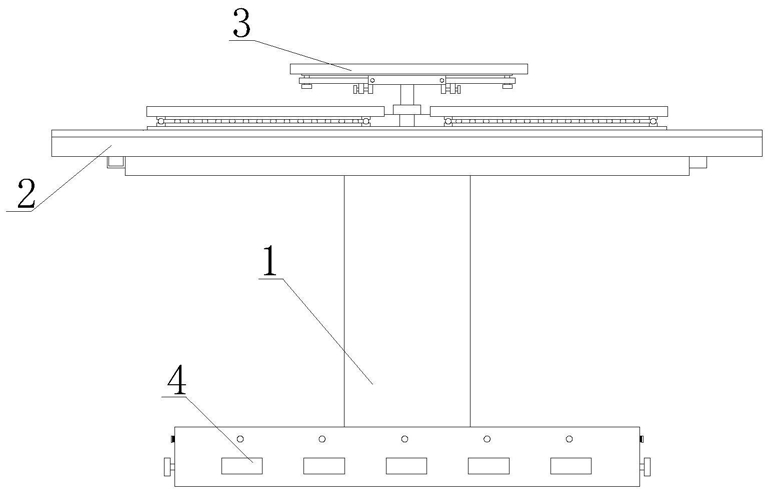

1.一种多转盘易拆卸餐饮行业专用餐桌,其特征在于:包括桌体(1)、就餐部(2)、转盘部(3)、脚动控制部(4)和旋转动力部(5),所述桌体(1)上部设置有既能带动餐具公转又能带动餐具自转的转盘部(3),所述桌体(1)上部周围设置有固定放置餐具的就餐部(2),所述桌体(1)内设置有用于带动转盘部(3)转动的旋转动力部(5),所述桌体(1)下部设置有控制旋转动力部(5)工作状态的脚动控制部(4),所述脚动控制部(4)与旋转动力部(5)通过导线电性连接,所述脚动控制部(4)包括正转第一常开电极圈(41)、正转第二常开电极圈(42)、反转第一常开电极圈(43)、反转第二常开电极圈(44)、第一常闭电极圈(45)、第二常闭电极圈(46)、常闭调节部(47)、常闭接触弹簧(48)、常开电极座(49)和常开调节部(50),所述正转第一常开电极圈(41)通过导线与第一常闭电极圈(45)电性连接,所述反转第一常开电极圈(43)通过导线与第一常闭电极圈(45)电性连接,所述正转第二常开电极圈(42)通过导线与常开电极座(49)电性连接,所述反转第二常开电极圈(44)通过导线与常开电极座(49)电性连接,所述常闭调节部(47)分别与第一常闭电极圈(45)和第二常闭电极圈(46)电性连接,所述常闭调节部(47)上套有将常闭调节部(47)推向第一常闭电极圈(45)和第二常闭电极圈(46)的常闭接触弹簧(48),所述常开调节部(50)设置在正转第二常开电极圈(42)和反转第二常开电极圈(44)之间。

2.如权利要求1所述的一种多转盘易拆卸餐饮行业专用餐桌,其特征在于:所述桌体(1)包括底座盘(11)、立柱支撑体(12)和定桌台(13),所述底座盘(11)和定桌台(13)分别呈圆盘状,所述定桌台(13)下部固设有立柱支撑体(12),所述立柱支撑体(12)下端固设有底座盘(11)。

3.如权利要求2所述的一种多转盘易拆卸餐饮行业专用餐桌,其特征在于:所述就餐部(2)包括就餐面板(21)、防滑垫(22)和废料盒体(23),所述就餐面板(21)呈圆环状,且固设在定桌台(13)周围,所述就餐面板(21)上铺有防滑垫(22),所述防滑垫(22)的材料是橡胶,所述就餐面板(21)与定桌台(13)之间呈环状均匀间距设置有可从上部拔出的废料盒体(23)。

4.如权利要求2所述的一种多转盘易拆卸餐饮行业专用餐桌,其特征在于:所述转盘部(3)包括主下转盘座(31)、主转动钢珠(32)、主上转盘座(33)、主转台盘(34)、分下转盘座(35)、分转动钢珠(36)、分上转盘座(37)、分转台盘(38)、主旋转轴(39)、上层支撑柱体(40)、上层固定座(401)、上层折叠托臂(402)、水平调节螺栓(403)、角度调节座(404)、角度调节螺栓(405)和上层转台盘(406),所述主旋转轴(39)下端设置在旋转动力部(5)上,所述主转台盘(34)固设在主旋转轴(39)上,所述主转台盘(34)下部设置有主上转盘座(33),所述定桌台(13)上设置有主下转盘座(31),所述主下转盘座(31)与主上转盘座(33)之间设置有主转动钢珠(32),所述主转台盘(34)上部两侧分别设置有分下转盘座(35),所述分下转盘座(35)上设置有分转动钢珠(36),所述分转动钢珠(36)上部盖有分上转盘座(37),所述分上转盘座(37)上设置有用于放置餐具既可以自转又可以公转的分转台盘(38),所述主转台盘(34)上侧中部设置有上层支撑柱体(40),所述上层支撑柱体(40)上端固设有上层固定座(401),所述上层固定座(401)两侧通过销轴铰接有上层折叠托臂(402),所述上层折叠托臂(402)上部通过水平调节螺栓(403)固设有上层转台盘(406),所述上层折叠托臂(402)下侧设置有角度调节座(404),所述角度调节座(404)上设置有角度调节螺栓(405),所述角度调节螺栓(405)端部顶在上层固定座(401)上。

5.如权利要求1所述的一种多转盘易拆卸餐饮行业专用餐桌,其特征在于:所述常闭调节部(47)包括常闭滑移导杆(471)、常闭限位板(472)、常闭滑移电极连接座(473)、常闭接触电极块(474)和常闭调节挂钩体(475),所述常闭滑移导杆(471)一端固设有常闭限位板(472),另一端固设有常闭调节挂钩体(475),所述常闭滑移导杆(471)中部设置有导电材质的常闭滑移电极连接座(473),所述常闭滑移电极连接座(473)上设置有分别与第一常闭电极圈(45)和第二常闭电极圈(46)电性接触的常闭接触电极块(474)。

6.如权利要求1所述的一种多转盘易拆卸餐饮行业专用餐桌,其特征在于:所述常开电极座(49)包括常开电极立板(491)、常开反转连接电极板(492)和常开正转连接电极板(493),所述常开电极立板(491)侧部分别设置有常开反转连接电极板(492)和常开正转连接电极板(493),所述常开反转连接电极板(492)位于反转第一常开电极圈(43)和反转第二常开电极圈(44)之间,所述常开反转连接电极板(492)与反转第二常开电极圈(44)通过导线电性连接,所述常开正转连接电极板(493)位于正转第一常开电极圈(41)和正转第二常开电极圈(42)之间,所述常开正转连接电极板(493)通过导线与正转第二常开电极圈(42)电性连接。

7.如权利要求1所述的一种多转盘易拆卸餐饮行业专用餐桌,其特征在于:所述常开调节部(50)包括常开导杆(5001)、常开旋转压板(5002)、常开电极连接压板(5003)和常开断路推板(5004),所述常开导杆(5001)一端固设有用于用脚旋转、推拉控制旋转动力部(5)工作状态的常开旋转压板(5002),另一端设置有常开断路推板(5004),所述常开导杆(5001)中部设置有常开电极连接压板(5003)。

8.如权利要求1所述的一种多转盘易拆卸餐饮行业专用餐桌,其特征在于:所述旋转动力部(5)包括电源(51)、驱动电机(52)和弹性连接器(53),所述电源(51)分别通过导线与驱动电机(52)和脚动控制部(4)电性连接,所述弹性连接器(53)设置在驱动电机(52)的转轴上。

9.如权利要求8所述的一种多转盘易拆卸餐饮行业专用餐桌,其特征在于:所述弹性连接器(53)包括摩擦连接座(531)、摩擦调节导杆(532)、摩擦挤压弹簧(533)、摩擦盘(534)、压力调节螺套(535)和导向筒(536),所述摩擦连接座(531)通过螺纹与压力调节螺套(535)连接,所述压力调节螺套(535)上部设置有导向筒(536),所述导向筒(536)内设置有摩擦盘(534),所述摩擦盘(534)下部设置有穿过摩擦连接座(531)的摩擦调节导杆(532),所述压力调节螺套(535)与摩擦盘(534)之间设置有将摩擦盘(534)向上推的摩擦挤压弹簧(533)。
