1.一种在不同溶剂中荧光变色织物，其特征在于：将金属有机框架材料用DMF配成不同浓度的溶液，通过旋涂法旋涂到处理过的织物上，室温晾干，制备得到表面涂覆微纳米金属有机框架材料的织物，所述织物的在不同溶剂中能够荧光变色；所述金属有机框架材料的粒径小于5μm；所述金属有机框架的制备方法为：将金属盐，多羧酸，阻断剂搅拌，得到混合溶液，置于反应容器中，以水为介质，反应得到微纳米级金属有机框架材料；

金属盐为Cu，Mg盐中的一种或两种，所述的Cu、Mg盐为硫酸盐或硝酸盐；

所述的反应中金属盐、多羧酸和阻断剂的摩尔比为1：1：1～3；

阻断剂为甲酸钠、草酸钠中的一种或多种；

多羧酸为2,3-二羟基丁二酸。

2.一种如权利要求1所述的在不同溶剂中荧光变色织物，其特征在于：金属有机框架的制备方法中，搅拌时间为1-5h，反应容器为水热釜，反应时间为48-72小时，反应温度为100-

150℃。

3.一种如权利要求1-2任一项所述的在不同溶剂中荧光变色织物，其特征在于：在水热反应完后，进行降温，降温速率为每小时1～3℃。

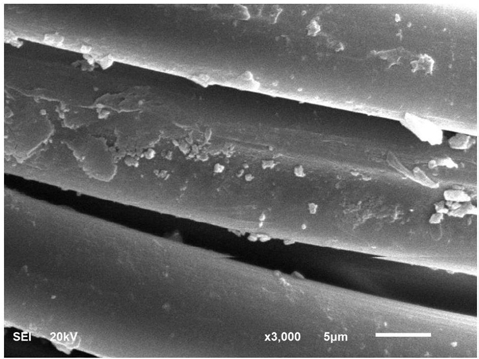

4.一种如权利要求1-3任一项所述的在不同溶剂中荧光变色织物的制备方法，其特征在于：将金属有机框架材料用DMF配溶液，通过旋涂法旋涂到处理过的织物上，室温晾干，制备得到表面涂覆微纳米金属有机框架材料的在不同溶剂中荧光变色织物。

5.一种如权利要求4所述的在不同溶剂中荧光变色织物的制备方法，其特征在于：所述织物包括前处理，前处理为将织物在含有氢氧化钠溶液中浸泡，取出，清洗，干燥。

6.一种如权利要求5所述的在不同溶剂中荧光变色织物的制备方法，其特征在于：所述氢氧化钠溶液的浓度0.5-5％，金属有机框架材料旋涂溶液浓度为1mLDMF含10～30mg金属有机框架材料。

7.一种如权利要求4所述的在不同溶剂中荧光变色织物的制备方法，其特征在于：旋涂过程中旋涂速率为1000～2000rpm，旋涂时间为每次30-120s，旋涂次数为1～10次。
