专利号: 2017113428035
申请人: 苏州乐赢科技咨询有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

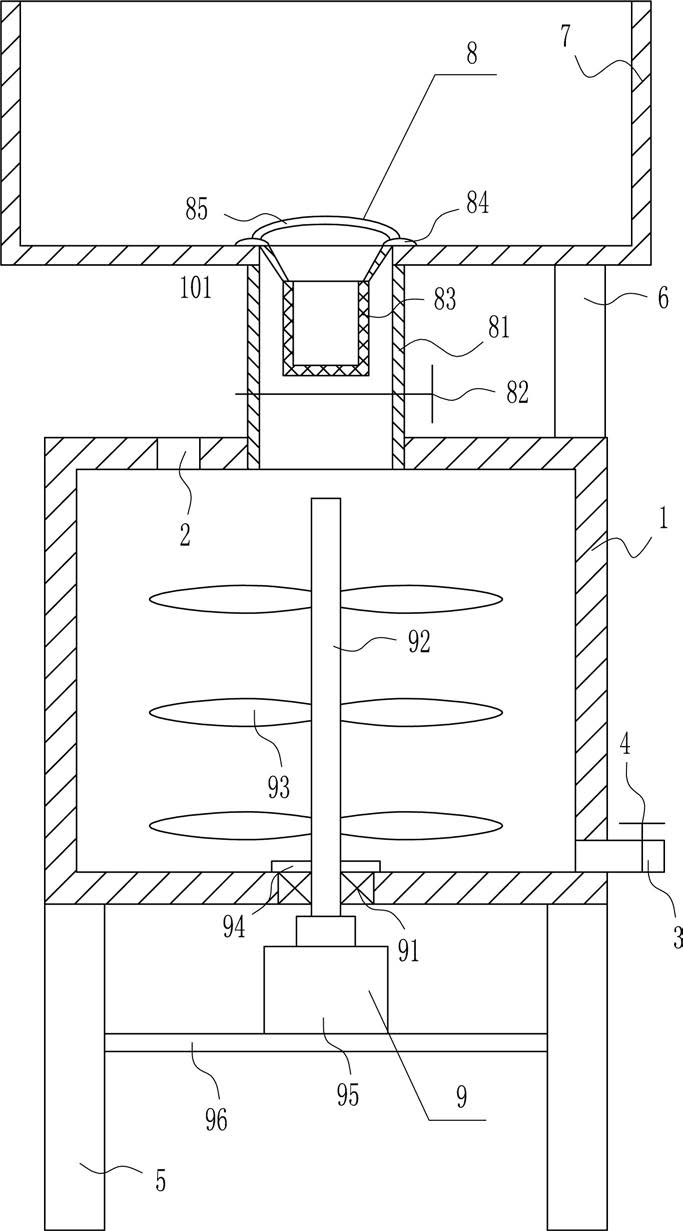

1.一种家用污水过滤清洁台,其特征在于,包括有箱体(1)、排水管(3)、第一阀门(4)、支腿(5)、支撑块(6)、框体(7)、过滤装置(8)和搅动装置(9),箱体(1)顶部左侧开有加料口(2),箱体(1)右侧下部连接有排水管(3),排水管(3)与箱体(1)内连通,排水管(3)上设有第一阀门(4),箱体(1)外底部左右两侧对称式的安装有支腿(5),箱体(1)底部与左右两侧支腿(5)之间设有搅动装置(9),搅动装置(9)的搅动部件位于箱体(1)内,箱体(1)外顶部右侧安装有支撑块(6),支撑块(6)顶部安装有框体(7),框体(7)底部中间与箱体(1)顶部之间设有过滤装置(8)。

2.根据权利要求1所述的一种家用污水过滤清洁台,其特征在于,过滤装置(8)包括有管道(81)、第二阀门(82)、过滤筒(83)、固定块(84)和弧形拉杆(85),框体(7)底部中间连接有管道(81),管道(81)与框体(7)内连通,管道(81)底端与箱体(1)顶部中间连接有,管道(81)与箱体(1)内连通,管道(81)上设有第二阀门(82),管道(81)内设有过滤筒(83),过滤筒(83)位于第二阀门(82)上方,过滤筒(83)顶部左右两侧对称式的安装有固定块(84),固定块(84)底部与框体(7)内底部接触,左右两侧固定块(84)顶部中间安装有弧形拉杆(85)。

3.根据权利要求2所述的一种家用污水过滤清洁台,其特征在于,搅动装置(9)包括有轴承座(91)、转杆(92)、叶片(93)、密封圈(94)、电机(95)和横板(96),箱体(1)底部中间嵌入式的安装有轴承座(91),轴承座(91)内安装有转杆(92),转杆(92)上部均匀间隔的安装有叶片(93),叶片(93)位于箱体(1)内,箱体(1)内底部中间安装有密封圈(94),密封圈(94)位于轴承座(91)正上方,转杆(92)位于密封圈(94)内与其接触,左右两侧支腿(5)内侧上部之间安装有横板(96),横板(96)顶部中间安装有电机(95),电机(95)呈竖直设置,电机(95)位于轴承座(91)正下方,电机(95)的输出轴通过联轴器与转杆(92)底端连接。

4.根据权利要求3所述的一种家用污水过滤清洁台,其特征在于,还包括有自动下料装置(10),自动下料装置(10)包括有支撑杆(101)、下料斗(102)、圆筒(103)、活动板(104)、气缸(105)和挡板(106),管道(81)外左侧中部安装有支撑杆(101),支撑杆(101)左端安装有下料斗(102),箱体(1)顶部左侧安装有气缸(105),气缸(105)呈水平设置,气缸(105)位于加料口(2)左侧,气缸(105)的伸缩杆上安装有圆筒(103),圆筒(103)位于下料斗(102)正下方与其接触,圆筒(103)外左侧上部安装有挡板(106),圆筒(103)外右侧下部安装有活动板(104),活动板(104)位于加料口(2)正上方。

5.根据权利要求4所述的一种家用污水过滤清洁台,其特征在于,还包括有清洁装置

(11),清洁装置(11)包括有导杆(111)、导套(112)、第一毛刷(113)、固定杆(114)和盘形凸轮(115),转杆(92)上部安装有盘形凸轮(115),盘形凸轮(115)位于叶片(93)上方,箱体(1)内顶部左侧与底部左侧之间安装有导杆(111),箱体(1)内顶部右侧与底部右侧之间也安装有导杆(111),左右两侧导杆(111)为对称设置,导杆(111)上设有两个导套(112),导套(112)与导杆(111)滑动配合,左侧两个导套(112)左侧面之间安装有第一毛刷(113),右侧两个导套(112)右侧面之间也安装有第一毛刷(113),第一毛刷(113)与箱体(1)内侧面接触,左侧上方导套(112)右侧面中部与右侧上方导套(112)左侧面中部都安装有固定杆(114),固定杆(114)位于盘形凸轮(115)上方与其接触。

6.根据权利要求5所述的一种家用污水过滤清洁台,其特征在于,还包括有封闭装置

(12),封闭装置(12)包括有支杆(121)、密封环(122)、盖板(123)和磁铁(124),支撑杆(101)顶部左侧安装有支杆(121),支杆(121)顶端通过销钉连接有盖板(123),盖板(123)底板中间安装有密封环(122),盖板(123)与下料斗(102)配合,框体(7)外底部左侧安装有磁铁(124),磁铁(124)位于盖板(123)右上方,磁铁(124)与盖板(123)配合。

7.根据权利要求6所述的一种家用污水过滤清洁台,其特征在于,还包括有竖杆(13)、横杆(14)和第二毛刷(15),弧形拉杆(85)顶部中间安装有竖杆(13),竖杆(13)顶端安装有横杆(14),横杆(14)左右两侧安装有第二毛刷(15),第二毛刷(15)与框体(7)内侧面接触。
