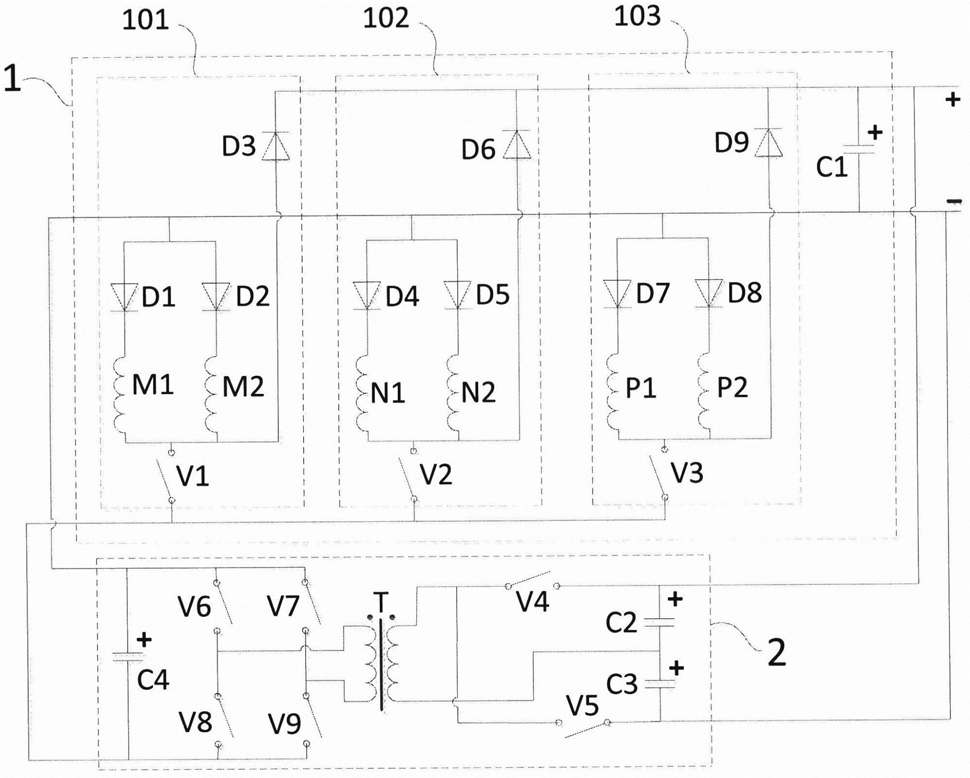

1.自强化励磁退磁隔离解耦开关磁阻发电机功率变换器，由主电路、励磁电路组成，其技术特征是，所述主电路输出两端作为所述励磁电路输入两端，励磁电路输出两端作为主电路输入两端；

主电路由三个绕组变换支路即第一绕组变换支路、第二绕组变换支路、第三绕组变换支路，以及输出电容器组成，所述第一绕组变换支路、所述第二绕组变换支路、所述第三绕组变换支路分别连接开关磁阻发电机的三相绕组，第一绕组变换支路、第二绕组变换支路、第三绕组变换支路的结构均相同，并相互并联连接，他们的输出两端即为主电路的输出两端，并在输出两端之间跨接所述输出电容器，他们的输入两端即为主电路的输入两端；

各个绕组变换支路均由第一二极管、第二二极管、第三二极管、相绕组第一支绕组、相绕组第二支绕组、第一开关管组成，所述第一二极管和所述第二二极管的阳极连接并作为主电路输入正极端和输出负极端，所述相绕组第一支绕组和所述相绕组第二支绕组的各自一端连接，并与所述第一开关管阳极和所述第三二极管阳极连接，相绕组第一支绕组另一端与第一二极管阴极连接，相绕组第二支绕组另一端与第二二极管阴极连接，第一开关管阴极作为主电路输入负极端，第三二极管阴极作为主电路输出正极端；

励磁电路由第一电容器、第二电容器、第三电容器、第二开关管、第三开关管、第四开关管、第五开关管、第六开关管、第七开关管、变压器组成，所述第一电容器和所述第二电容器串联连接后其上下正负极两端分别作为励磁电路输入正负极端，所述第二开关管阳极连接第一电容器正极即励磁电路输入正极端，第二开关管阴极连接所述变压器一次侧一端和所述第三开关管阳极，第三开关管阴极连接第二电容器负极即励磁电路输入负极端，变压器一次侧另一端连接到第一电容器和第二电容器中间，变压器二次侧一端连接所述第四开关管阳极和所述第六开关管阴极，变压器二次侧另一端连接所述第五开关管阳极和所述第七开关管阴极，第四开关管阴极和第五开关管阴极连接，并与所述第三电容器正极连接作为励磁电路输出正极端，第六开关管阳极和第七开关管阳极连接，并与第三电容器负极连接作为励磁电路输出负极端。

2.根据权利要求1所述的自强化励磁退磁隔离解耦开关磁阻发电机功率变换器的调控方法，该方法为：励磁电路工作期间，第二开关管和第三开关管的开关工作，各自占空比均为0.5，并且交替工作，即第二开关管闭合时第三开关管断开，第二开关管断开时第三开关管闭合，二者的交替频率即为变压器一次侧交流电的频率；第四开关管、第五开关管、第六开关管、第七开关管组成桥式全控整流电路，通过调节各开关管的PWM占空比，可调节输出直流电压即励磁电压大小；

根据开关磁阻发电机转子位置信号当某相绕组所在的绕组变换支路需要开始工作时，第一开关管闭合首先进入励磁阶段，励磁电路输出的电流分别流经并联的第一二极管和第二二极管给该相绕组的两个支绕组供电励磁，待根据转子位置信号励磁阶段需结束时，断开第一开关管，此时进入发电阶段，并联的两个支绕组经由第三二极管续流发电输出。
