专利号: 201711344093X
申请人: 扬州本色光艺照明科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

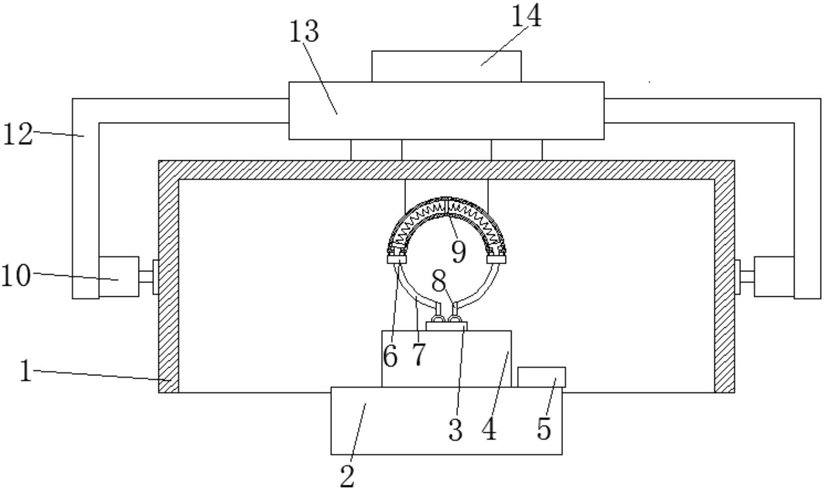

1.一种照明灯的调节装置,包括壳体(1),其特征在于,所述壳体(1)的内部设有装置腔,所述壳体(1)的底部侧壁贯穿设有与装置腔相互连通的连通开口,所述装置腔的内顶部固定连接有第一悬挂块,所述第一悬挂块的底部设有连接装置,所述连接装置的底部固定连接有光线调节器(4),所述光线调节器(4)的底部侧壁与照明灯(2)的上端侧壁固定连接,所述壳体(1)的上端设有转动装置,所述转动装置的上端设有连接块(14),所述转动装置包括转动连接在壳体(1)上端的两端转轴,两个所述转轴的上端通过转动板(13)转动连接,所述转动板(13)的两端均设有L形板(12),两个所述L形板(12)相对的一端均固定连接有第四伺服电机(10),两个所述第四伺服电机(10)的输出轴末端均与壳体(1)的外侧壁固定连接。

2.根据权利要求1所述的一种照明灯的调节装置,其特征在于,所述连接装置包括固定在第一悬挂块底部的弧形杆(9),所述弧形杆(9)的内部设有弧形腔,所述弧形腔相对的内侧壁之间连接有挡块,所述挡块的两端侧壁均设有连接弹簧,两个所述连接弹簧远离挡块的一端均设有连接杆(7),两个所述连接杆(7)远离连接弹簧的一端分别贯穿相对的弧形杆(9)的侧壁并均固定连接有导向块(8),两所述导向块(8)的底部通过限位块(3)连接,所述限位块(3)分别与两个导向块(8)转动连接,所述限位块(3)的底部与光线调节器(4)的上端固定连接。

3.根据权利要求2所述的一种照明灯的调节装置,其特征在于,所述弧形杆(9)的两端侧壁均设有限位环(6),且所述限位块(6)相对的内侧壁均设有缓冲装置,两个所述缓冲装置相对的一端侧壁均与限位杆(7)的外侧壁滑动连接。

4.根据权利要求3所述的一种照明灯的调节装置,其特征在于,所述缓冲装置包括固定在限位环(6)内侧壁上的第一弧形块(38),所述第一弧形块(38)的侧壁设有缓冲槽,所述缓冲槽的内侧壁设有多个缓冲弹簧,多个所述缓冲弹簧远离缓冲槽内侧壁的一端通过第二弧形块(40)连接,所述第二弧形块(40)远离缓冲弹簧的一端与限位杆(7)的外侧壁滑动连接。

5.根据权利要求4所述的一种照明灯的调节装置,其特征在于,所述限位环(6)相对的一端侧壁均对称设有两个第三弧形块(36),四个所述第三弧形块(36)的侧壁均设有第二滑动槽,四个所述第二滑动槽内均滑动连接有第二滑动块,四个所述第二滑动块远离第二滑动槽一端均转动连接有第三转动杆(39),两个相对的第三转动杆(39)远离第二滑动块的一端之间通过第四弧形块(37)转动连接,两个相对的第四弧形块(37)相对的一端侧壁均与限位杆(7)的外侧壁滑动连接。
