1.一种狼牙棒状碳化铌纳米材料的制备方法，其特征在于，其包括以下步骤：选用Nb2O5为铌源，植物纤维为碳源，以金属Ni或含Ni的化合物为催化剂，以NaF为助溶剂，组成原材料，将所述原材料充分混合，并在化学惰性气体保护下，于1150～1300℃反应1～3小时，即得到所述狼牙棒状碳化铌纳米材料。

2.根据权利要求1所述的狼牙棒状碳化铌纳米材料的制备方法，其特征在于，所述Nb2O5、所述植物纤维、所述NaF和催化剂的投料重量比为1：10～12：2～4：0.05～1。

3.根据权利要求1所述的狼牙棒状碳化铌纳米材料的制备方法，其特征在于，所述催化剂为金属Ni的可溶性硝酸盐。

4.根据权利要求1所述的狼牙棒状碳化铌纳米材料的制备方法，其特征在于，所述植物纤维是天然植物纤维经过净化、烘干处理得到的。

5.根据权利要求4所述的狼牙棒状碳化铌纳米材料的制备方法，其特征在于，所述天然植物纤维为棉纤维。

6.根据权利要求4所述的狼牙棒状碳化铌纳米材料的制备方法，其特征在于，所述净化处理的方法是：将天然植物纤维在丙酮和酒精按体积比1～2：1～2组成的混合溶液中浸泡

10～30分钟，捞出，用去离子水清洗。

7.根据权利要求4所述的狼牙棒状碳化铌纳米材料的制备方法，其特征在于，所述烘干处理的方法是：将净化处理后的天然植物纤维先在70～85℃下干燥20～40分钟，后在105～

120℃下干燥1～3小时。

8.根据权利要求1所述的狼牙棒状碳化铌纳米材料的制备方法，其特征在于，通过球磨使原材料充分混合，球磨速度700～1000转/分钟，球磨时间4～6小时。

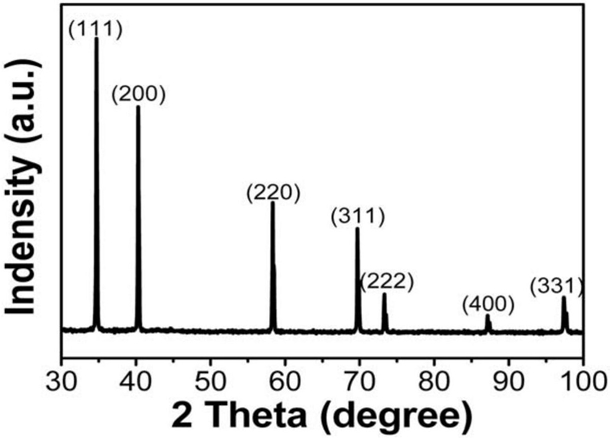

9.一种狼牙棒状碳化铌纳米材料，其特征在于，其是按照如权利要求1至8中任一项所述的狼牙棒状碳化铌纳米材料的制备方法制得。

10.一种如权利要求9所述的狼牙棒状碳化铌纳米材料的应用，其特征在于，所述狼牙棒状碳化铌纳米材料作为甲醇燃料电池阳极催化剂。
