专利号: 2017113497622
申请人: 徐州云创物业服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 核算装置
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种基于快递核实的立体式快递柜,其中,包括:

投递口,其设置在住宅楼的单元口;所述投递口的开口上设置有第一门板,以将所述投递口的开口覆盖;所述第一门板上设置有电控锁;

智能识别系统,其包括扫码器、住户数据库和总控器;所述扫码器设置于所述第一门板的中部,以通过识别快递包裹上的条码信息获取所述快递包裹的物流信息;所述扫码器与所述住户数据库和总控器分别连接;所述住户数据库内保存有住户的基本信息;所述总控器连接于所述住户数据库,并根据所述住户数据库内的住户的基本信息由各个购物平台获取与所述住户的基本信息对应的订单信息,所述总控器内还设置有存储模块和比对模块,所述存储模块保存所述订单信息,所述比对模块与所述扫码器、存储模块和电控锁分别连接,以将所述扫码器获取的物流信息与存储模块内保存的订单信息进行比对,并在比对成功后控制所述电控锁打开;

收货口,其设置于每个住户的门口;所述收货口的开口上设置有第二门板,以将所述收货口的开口覆盖,所述第二门板上设置有锁件;

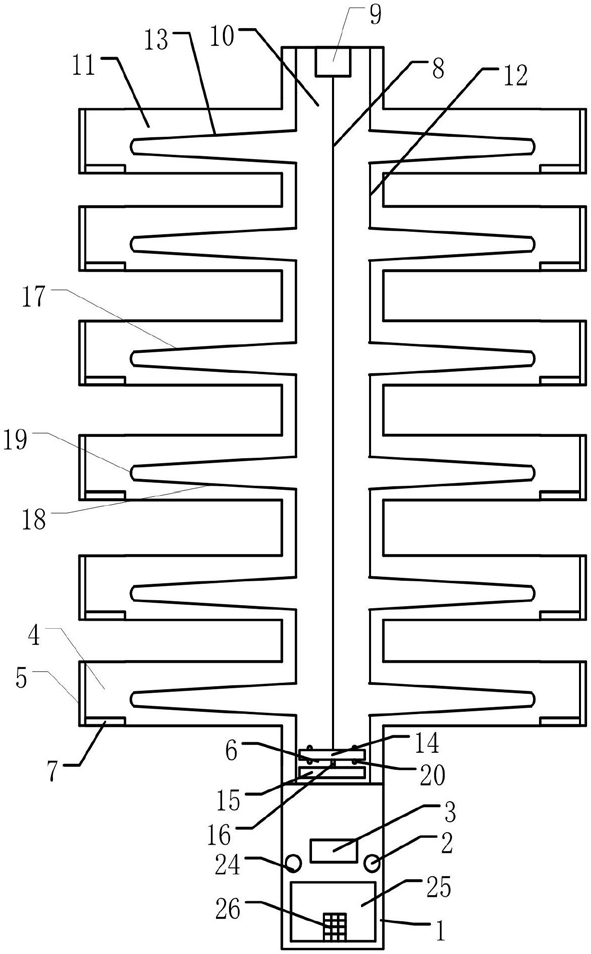

搬运系统,其包括运输通路、轨道、运输板、置物板、链条和电机;所述运输通路包括主通路和支通路,所述主通路垂直设置于所述住宅楼的每个单元的墙体内部,且所述主通路的一端连接于所述投递口,另一端延伸至顶楼;所述支通路的数量与所述收货口的数量相对应,所述支通路的第一端与所述主通路连通,第二端连接至所述收货口;所述置物板设置于所述收货口;所述轨道包括主轨道和分支轨道,所述主轨道贯穿于所述主通路设置,所述分支轨道分别设置于所述支通路内,且所述分支轨道的一端与所述主轨道连通,另一端延伸至所述置物板;所述运输板由由上至下顺次设置的上层板、下层板和连接轴组成;所述连接轴固定连接于所述下层板;所述上层板以可沿所述下层板左右运动的方式活动连接于所述连接轴;所述运输板以可沿所述主轨道运动的方式设置于所述主轨道上方;所述电机设置于所述主通路内,所述链条的一端连接于所述运输板,另一端连接于所述电机,所述电机受控于所述比对模块,以在比对成功后控制所述电机通过链条带动所述运输板到达相应住户的所在楼层,所述连接轴与所述电机相连接,以在所述运输板到达相应楼层时,将所述上层板推送至所述分支轨道上,使携带快递的上层板沿所述分支轨道运动至所述置物板。

2.如权利要求1所述的基于快递核实的立体式快递柜,其中,所述分支轨道为由两根平行布置的滑轨组成;所述滑轨包括上滑轨、下滑轨和过渡滑轨,所述上滑轨以与所述主轨道连接的一端较高的方式倾斜设置,所述下滑轨以与所述主轨道连接的一端较低的方式倾斜设置,所述过渡滑轨设置为弧形,且所述过渡滑轨的两端分别连接于所述上滑轨和下滑轨位于所述置物板一侧的端面上;

所述上层板的上下表面的两侧边上分别设置有与所述滑轨配合的滑轮,以使所述上层板以可沿所述滑轨滑动的方式滑动连接于所述滑轨。

3.如权利要求2所述的基于快递核实的立体式快递柜,其中,所述运输板在到达需投递快递所在楼层时,所述上层板的位置与所述上滑轨相配合,且在所述连接轴推动所述上层板至所述上滑轨后,所述电机带动下层板向下运动至与所述下滑轨的位置相配合,以使所述上层板沿所述下滑轨滑动并回到所述下层板的上方。

4.如权利要求3所述的基于快递核实的立体式快递柜,其中,所述下滑轨的中部设置有挡扣,所述下滑轨的中部设置有凹槽,所述凹槽内设置有伸缩轴,所述伸缩轴的一端连接于所述凹槽,另一端连接于所述挡扣,以使所述挡扣可凸出于所述凹槽表面,并在位于所述凹槽内部时,所述挡扣的表面与所述凹槽的表面平齐;所述伸缩轴连接于所述电机,并在所述主控器获知所述下层板运动至与所述下滑轨的位置相配合时,向所述电机发出指令,以使所述电机控制所述伸缩轴收缩。

5.如权利要求2所述的基于快递核实的立体式快递柜,其中,所述滑轮设置为圆形,且中部具有通孔,以使所述滑轮套设在所述滑轨上。

6.如权利要求1所述的基于快递核实的立体式快递柜,其中,所述第一门板上设置有密码锁,所述密码锁连接于所述电控锁,并在所述密码锁开启后控制所述电控锁开启。

7.如权利要求6所述的基于快递核实的立体式快递柜,其中,所述第一门板上设置有触摸显示屏,所述触摸显示屏上设置有触摸按键。

8.如权利要求7所述的基于快递核实的立体式快递柜,其中,还包括:

移动终端,其与所述密码锁和触摸显示屏分别连接,以将由所述移动终端生成的随机密码显示在所述触摸显示屏上。
