专利号: 2017113504359
申请人: 安徽理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种大小双曲轴多排量往复泵,其特征在于:包括外壳(1)、泵头组件(2)、第一活塞组件(3)、第二活塞组件(4)、第一曲轴(10)、第二曲轴(11)、第一连杆组件(5)、第二连杆组件(6)、第二离合装置(7)、第一离合装置(8)、输入轴(9);

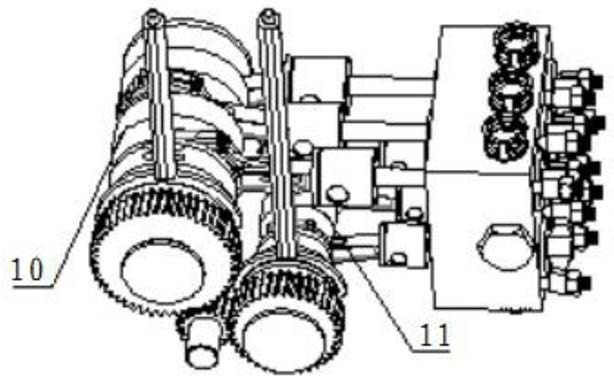

所述第一曲轴(10)和第二曲轴(11)平行设置,所述第一曲轴(10)和第二曲轴(11)的一端均与外壳(1)转动连接,另一端分别与第一离合装置(8)和第二离合装置(7)对应连接,所述第一曲轴(10)和第二曲轴(11)分别通过曲拐与第一连杆组件(5)和第二连杆组件(6)对应连接,且第一曲轴(10)的曲拐半径大于第二曲轴(11)的曲拐半径;

所述第一离合装置(8)包括第一挡轮(802)、第一传动盘(805)、第一齿轮(806)和第一拨叉(801),所述第一挡轮(802)的一侧沿圆周方向均匀设置有若干个安装槽,安装槽中安装有第一钢球(803)和第一弹簧(804),所述第一传动盘(805)的一侧对应设有安装块,所述安装块安装于安装槽内,并与第一钢球(803)对应连接,所述第一传动盘(805)的另一侧设有传动块,所述第一齿轮(806)上对应设有传动槽,并通过传动槽和传动块与第一传动盘(805)对应连接,所述第一拨叉(801)安装在外壳(1)上,下端与第一挡轮(802)对应连接,所述第一拨叉(801)上还设有解锁按钮和自锁销;

所述第二离合装置(7)包括第二挡轮(702)、第二传动盘(705)、第二齿轮(706)和第二拨叉(701),所述第二挡轮(702)的一侧沿圆周方向均匀设置有若干个安装槽,安装槽中安装有第二钢球(703)和第二弹簧(704),所述第二传动盘(705)的一侧对应设有安装块,所述安装块安装于安装槽内,并与第二钢球(703)对应连接,所述第二传动盘(705)的另一侧设有传动块,所述第二齿轮(706)上对应设有传动槽,并通过传动槽和传动块与第二传动盘(705)对应连接,所述第二拨叉(701)安装在外壳(1)上,下端与第二挡轮(702)对应连接,所述第二拨叉(701)上还设有解锁按钮和自锁销;

所述输入轴(9)安装于外壳(1)中并与外壳(1)转动连接,且一端穿过并伸出外壳(1),所述输入轴(9)上设有输入齿轮,输入齿轮与第一齿轮(806)和第二齿轮(706)啮合;

所述泵头组件(2)包括泵体(205)和缸套(209),所述泵体(205)的两侧安装有阀座(208),所述阀座(208)的两端设有挡板(206),且挡板(206)与阀座(208)之间安装有阀弹簧(207);所述泵体(205)上设有活塞缸,活塞缸中安装有缸套(209),所述泵体(205)上对应活塞缸的位置装配有缸盖(203),所述缸盖(203)上装配有缸盖压板(202);

所述第一活塞组件(3)包括第二销轴(301)、第一活塞杆(303)和第一活塞(305),所述第一活塞杆(303)的一端连接有第一十字头(302),另一端与第一活塞(305)固定连接,所述第一活塞(305)安装于泵头组件(2)的缸套(209)中,并沿缸套(209)的内壁移动,所述第一十字头(302)上设有安装第一销轴(301)的孔,并通过第一销轴(301)与第一连杆组件(5)连接;

所述第二活塞组件(4)包括第二销轴(401)、第二活塞杆(403)和第二活塞(405),所述第二活塞杆(403)的一端连接有第二十字头(402),另一端与第二活塞(405)固定连接,所述第二活塞(405)安装于泵头组件(2)的缸套(209)中,并沿缸套(209)的内壁移动,所述第二十字头(402)上设有安装第二销轴(401)的孔,并通过第二销轴(401)与第二连杆组件(6)连接;

所述第一连杆组件(5)包括第一连杆体(502),所述第一连杆体(502)的大头固定连接有第一连杆大头盖(505),第一连杆大头盖(505)安装有第一轴瓦(504),所述第一连杆体(502)通过第一连杆大头盖(505)和第一轴瓦(504)安装在第一曲轴(10)的曲拐上,所述第一连杆体(502)的小头为圆环结构,圆环的孔中安装有第一衬套(501),所述第一活塞组件3的第一十字头(302)通过第一销轴(301)安装在第一连杆体(502)的小头中,并与第一连杆体(502)转动连接;

所述第二连杆组件(6)包括第二连杆体(602),所述第二连杆体(602)的大头固定连接有第二连杆大头盖(605),第二连杆大头盖(605)安装有第二轴瓦(604),所述第二连杆体(602)通过第二连杆大头盖(605)和第二轴瓦(604)安装在第二曲轴(11)的曲拐上,所述第二连杆体(602)的小头为圆环结构,圆环的孔中安装有第二衬套(601),所述第二活塞组件(4)的第二十字头(402)通过第二销轴(401)安装在第二连杆体(602)的小头中,并与第二连杆体(602)转动连接。

2.根据权利要求1所述的大小双曲轴多排量往复泵,其特征在于:所述第一活塞杆(303)的一端依次安装有第一活塞座(304)、第一活塞(305)、第一调整垫片(306)、第一活塞涨块(307)、第一调整螺套(308)和第一紧固螺母(309),所述第一活塞(305)安装在第一活塞座(303)上,通过第一调整垫片(306)与第一活塞涨块(307)连接,并通过第一紧固螺母(309)固定位置。

3.根据权利要求1所述的大小双曲轴多排量往复泵,其特征在于:所述第二活塞杆(403)的一端依次安装有第二活塞座(404)、第二活塞(405)、第二调整垫片(406)、第二活塞涨块(407)、第二调整螺套(408)和第二紧固螺母(409),所述第二活塞(405)安装在第二活塞座(403)上,通过第二调整垫片(406)与第二活塞涨块(407)连接,并通过第二紧固螺母(409)固定位置。

4.根据权利要求1所述的大小双曲轴多排量往复泵,其特征在于:所述第一曲轴(10)与第一离合装置(8)连接的一端设有花键,并通过花键与第一离合装置(8)中的第一挡轮(802)对应连接。

5.根据权利要求1所述的大小双曲轴多排量往复泵,其特征在于:所述第二曲轴(11)与第二离合装置(7)连接的一端设有花键,并通过花键与第二离合装置(7)中的第二挡轮(702)对应连接。

6.根据权利要求1所述的大小双曲轴多排量往复泵,其特征在于:所述泵体(205)上设有连接螺栓(204)和螺母(201),所述缸盖(203)和缸盖压板(202)通过连接螺栓(204)和螺母(201)与泵体(205)固定连接。

7.根据权利要求1所述的大小双曲轴多排量往复泵,其特征在于:所述第一连杆大头盖(505)上安装有第一螺栓(506)和第一螺母(503)的孔,并通过第一螺栓(506)和第一螺母(503)与第一连杆体(502)的大头固定连接。

8.根据权利要求1所述的大小双曲轴多排量往复泵,其特征在于:所述第二连杆大头盖(605)上安装有第二螺栓(606)和第二螺母(603)的孔,并通过第二螺栓(606)和第二螺母(603)与第二连杆体(602)的大头固定连接。
