专利号: 2017113518949
申请人: 绍兴盈顺机电科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

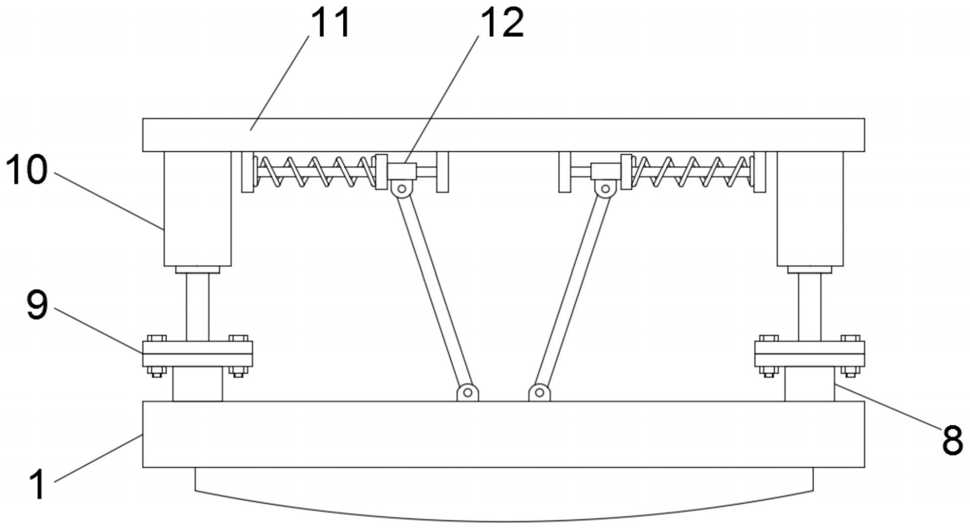

1.一种汽车行驶用前置安全防撞梁,包括一级减震装置(1)、连接件(9)、二级减震装置(10)、安装板(11)和三级减震装置(12),其特征在于:所述一级减震装置(1)包括支撑梁(2)、减震梁(3)、压缩弹簧(4)和限位板(5),所述支撑梁(2)的内部设有装置槽(6),所述压缩弹簧(4)的一端与装置槽(6)平行于支撑梁(2)的一侧固定,所述压缩弹簧(4)的另一端与限位板(5)固定,所述限位板(5)的外侧与装置槽(6)滑动配合,所述支撑梁(2)靠近限位板(5)的一侧设有开口(7),所述开口(7)与装置槽(6)连通,所述开口(7)的长度小于限位板(5)的长度,所述减震梁(3)的一侧位于支撑梁(2)的外侧,所述减震梁(3)的另一侧穿过开口(7)与限位板(5)固定,所述减震梁(3)与开口(7)滑动配合,所述支撑梁(2)远离减震梁(3)的一侧对称固定有连接轴(8),所述连接轴(8)远离支撑梁(2)的一端通过连接件(9)与二级减震装置(10)固定,所述二级减震装置(10)固定在安装板(11)上,所述三级减震装置(12)固定在安装板(11)与支撑梁(2)之间;

所述压缩弹簧(4)设有多个,且多个压缩弹簧(4)等距固定在装置槽(6)与限位板(5)之间;

所述减震梁(3)远离限位板(5)的一侧为圆弧形结构;

所述连接件(9)包括第一法兰(13)、第二法兰(14)和固定螺栓(15),所述第一法兰(13)的一侧与连接轴(8)固定,所述第二法兰(14)与二级减震装置(10)固定,所述第一法兰(13)与第二法兰(14)的外侧对称设有多个螺栓孔(16),所述第一法兰(13)与第二法兰(14)通过固定螺栓(15)穿过螺栓孔(16)固定;

所述二级减震装置(10)包括减震轴(17)、壳体(18)、活塞(19)和密封件(20),所述壳体(18)的一侧与安装板(11)固定,所述壳体(18)的内侧设有压力槽(21),所述压力槽(21)内填充有液压油,所述壳体(18)远离安装板(11)的一侧设有第一通孔(22),所述减震轴(17)的一端与第二法兰(14)固定,所述减震轴(17)的另一端穿过第一通孔(22)与活塞(19)固定,所述活塞(19)的外侧与压力槽(21)滑动配合,所述活塞(19)的内部设有漏油孔(23),所述密封件(20)位于第一通孔(22)的外侧,所述密封件(20)与壳体(18)固定,所述减震轴(17)与密封件(20)滑动连接;

所述漏油孔(23)设有多个,且多个漏油孔(23)等角度分布在活塞(19)内部;

所述三级减震装置(12)有两个,且两个三级减震装置(12)对称固定在支撑梁(2)与安装板(11)之间;

所述三级减震装置(12)包括支撑板(24)、支撑轴(25)、减震弹簧(26)、滑动板(27)、套筒(28)、转动件(29)和固定轴(30),所述支撑板(24)的一侧与安装板(11)固定,所述支撑板(24)有两个,所述固定轴(30)的两端均与支撑板(24)固定,所述减震弹簧(26)套接在固定轴(30)的外侧,所述减震弹簧(26)的一端与支撑板(24)固定,所述减震弹簧(26)的另一端与滑动板(27)固定,所述滑动板(27)的中部设有第二通孔(31),所述滑动板(27)通过第二通孔(31)与固定轴(30)滑动连接,所述套筒(28)固定在滑动板(27)远离减震弹簧(26)的一侧,所述套筒(28)的内部设有第三通孔(32),所述套筒(28)通过第三通孔(32)与固定轴(30)滑动连接,所述支撑轴(25)的一端通过转动件(29)与套筒(28)的外壁转动连接,所述支撑轴(25)的另一端通过转动件(29)与支撑梁(2)转动连接;

所述转动件(29)包括槽体(33)和销轴(34),所述销轴(34)的两端均与槽体(33)的内壁固定,所述支撑轴(25)的两端均设有第四通孔(35),所述支撑轴(25)的两端均通过第四通孔(35)与销轴(34)转动连接,所述槽体(33)的外侧分别与套筒(28)和支撑梁(2)固定;

在撞击时,通过减震梁(3)与撞击物体接触,通过一级减震装置(1)对汽车起到一级减震作用,通过减震梁(3)与撞击物体接触产生压力,减震梁(3)通过限位板(5)将压力传递到压缩弹簧(4),压缩弹簧(4)受力收缩产生弹力,再通过限位板(5)将弹力作用于减震梁(3),抵消了减震梁(3)的部分压力,实现了汽车的一级减震作用,通过支撑梁(2)将汽车撞击时产生的压力作用于二级减震装置(10)和三级减震装置(12),减震轴(17)受到压力带动活塞(19)在压力槽(21)内运动,由于液压油在漏油孔(23)内的流速较慢,使液压油对活塞(19)的快速运动提供阻力,实现了对汽车的二级减震作用,通过支撑轴(25)将支撑梁(2)受到的压力传递到套筒(28),套筒(28)受力在固定轴(30)上滑动,套筒(28)滑动时对滑动板(27)产生压力,通过减震弹簧(26)的收缩将滑动板(27)受到的压力吸收,实现了对汽车的三级减震作用,通过连接件(9)便于对一级减震装置(1)进行拆卸,也增大了减震轴(17)与连接轴(8)的固定面积,使汽车撞击时产生拉力的传动更加稳定,压缩弹簧(4)设有多个,且多个压缩弹簧(4)等距固定在装置槽(6)与限位板(5)之间,使压缩弹簧(4)对减震梁(3)的支撑力更加均匀,减震梁(3)远离限位板(5)的一侧为圆弧形结构,减少撞击时产生的能量对其他零部件的损坏。
