专利号: 201711352279X
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

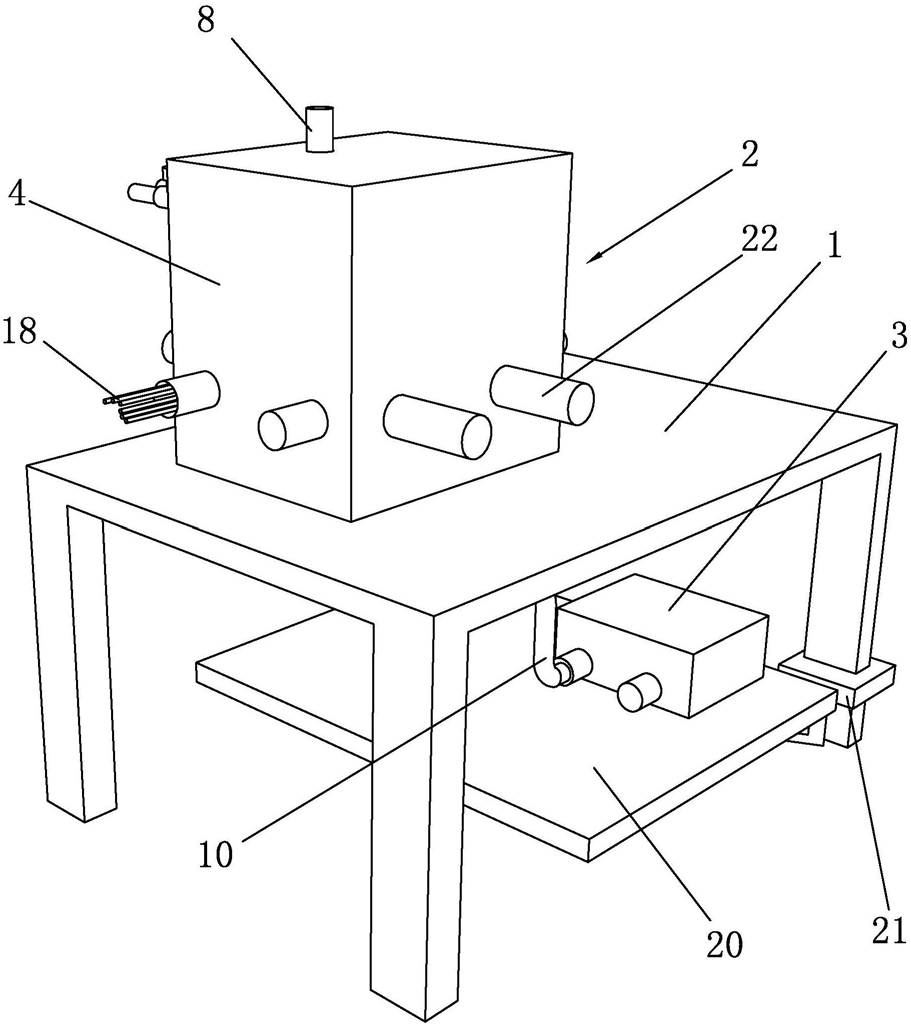

1.一种测试地下水封石洞库回注水水质指标的三维注采装置,其特征在于:包括实验平台(1)、地下水封洞库三维模型(2)和平流泵(3),所述地下水封洞库三维模型(2)位于所述实验平台(1)的上方,所述地下水封洞库三维模型(2)包括装置箱体(4),所述装置箱体(4)内填充有人造岩石(5),所述人造岩石(5)中预留有水幕巷道(6)和主洞室(7),所述水幕巷道(6)位于所述主洞室(7)的后侧,所述水幕巷道(6)的顶部设置有进水管(8),用于先将测定过水质成分的水注入到水幕巷道(6)中,所述水幕巷道(6)的底部设置有注水管(9),所述注水管(9)通过输送管(10)与所述平流泵(3)相连接,所述主洞室(7)的后端面设置有油入口(11)和油出口(12),所述油入口(11)上设置有进油管(13),所述油出口(12)上设置有出油管(14),所述主洞室(7)内均匀设置有分隔板(15),所述分隔板(15)将所述主洞室(7)分割成至少 54 个分洞室,相邻分洞室之间设置有穿孔(16),所述分洞室的底部均设置排水口(17),所述排水口(17)上设置有排水软管(18),进行收集,并在外部进行计量,接着利用平流泵(3)将排出的水通过输送管(10)输送到注水管(9)内,在通过注水管(9)注入到水幕巷道(6),实现水的循环注入。

2.根据权利要求 1 所述的一种测试地下水封石洞库回注水水质指标的三维注采装置,其特征在于:所述进油管(13)和所述出油管(14)上均设置有流量控制阀(19)。

3.根据权利要求 1 或 2 所述的一种测试地下水封石洞库回注水水质指标的三维注采装置,其特征在于:所述装置箱体(4)的侧壁为石子围墙(23)。

4.根据权利要求 3 所述的一种测试地下水封石洞库回注水水质指标的三维注采装置,其特征在于:所述平流泵(3)的下方设置有减震板(20),所述减震板(20)通过支撑架(21)与所述实验平台(1)固定连接。

5.根据权利要求 1 所述的一种测试地下水封石洞库回注水水质指标的三维注采装置,其特征在于:所述装置箱体(4)的四侧壁上均设置有导管(22)。
