专利号: 2017113529534
申请人: 温州普睿达机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

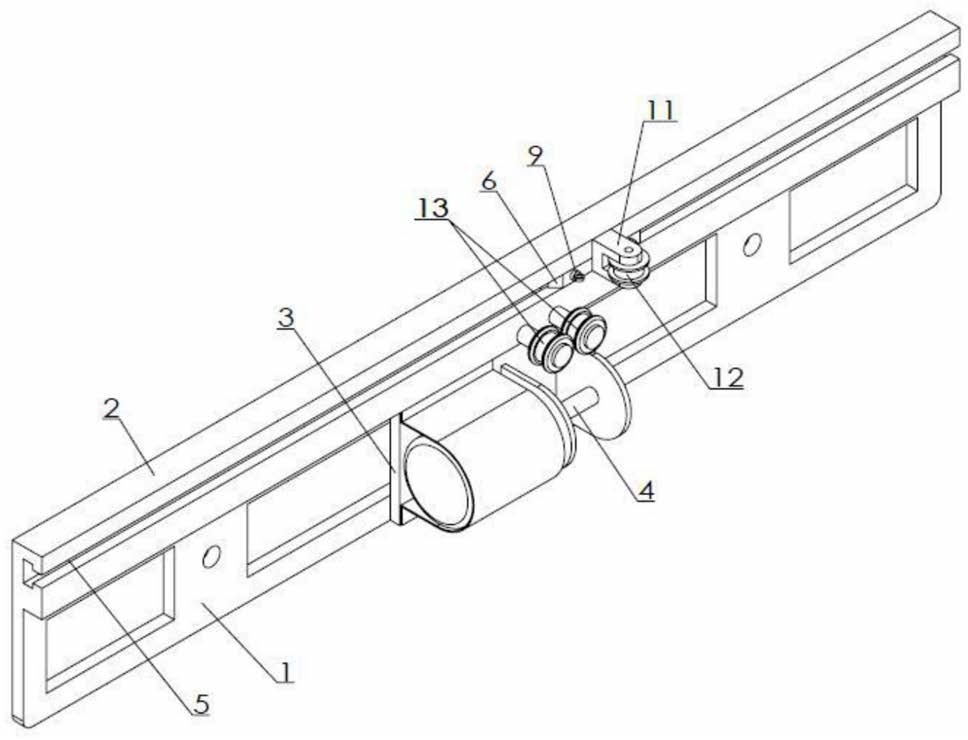

1.一种多点牵引绞盘系统,其特征在于包括连接架和导轨,连接架和导轨均连接在车前部,连接架上左右居中固定连接一载台,载台上设有电动绞盘,导轨连接在连接架上部,导轨设有一开口朝前的左右伸展的T型导槽,导槽内吻合有一滑块,滑块上设有螺纹孔,导槽内设有左右分布的定位孔,螺纹孔内设有定位螺栓,定位螺栓连接有探入一定位孔的定位销,滑块连接有伸出导槽的支架,支架连接有一轴线竖直的牵引绳轮,导槽开口下沿与电动绞盘相对位置设有两个并排分布的轴线前后方向水平的变向绳轮。

2.根据权利要求1所述一种多点牵引绞盘系统,其特征在于所述载台上设有一挂钩。

3.根据权利要求1所述一种多点牵引绞盘系统,其特征在于所述连接架和导轨通过缓冲盒连接到车前部。

4.根据权利要求1所述一种多点牵引绞盘系统,其特征在于所述定位孔设有与定位销抵止的底。
