专利号: 2017113588034
申请人: 王莎
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

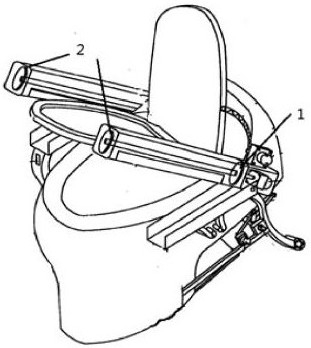

1.一种智能无水箱马桶,包括马桶身、与马桶身铰接连接的马桶盖和坐板,所述马桶还包括人体感应器、控制器、自动翻转冲洗装置,其特征在于,所述控制器根据所述人体感应器的感应信号控制所述自动翻转冲洗装置翻转所述坐板以及冲洗马桶,其中,所述的马桶身两侧设有支架,所述人体感应器设置在支架前端,所述自动翻转冲洗装置包括夹持所述马桶盖的两侧的夹持臂,并且所述夹持臂为中空结构且与市政水管连接用于储水,并且所述中空结构内还设置有推水板用于将中空结构中储存的水通过导水管推出而通过冲水口冲洗马桶。

2.如权利要求1所述的一种智能无水箱马桶,其特征在于,所述推水板安装在所述导水管上且具有一个缺口从而可以沿所述导水管滑动,并且所述导水管位于所述中空结构中的开口附近还安装有一个固定的集水板用于将水引导进入所述开口;所述的夹持臂还具备冲水电机,所述冲水电机用于推动所述推水板以将所述中空结构中的水通过导水管推出而通过冲水口冲洗马桶。

3.如权利要求2所述的一种智能无水箱马桶,其特征在于,所述的人体感应器为红外感应器。

4. 如权利要求3所述的一种智能无水箱马桶,其特征在于,所述马桶盖的自动翻转冲洗装置还包括翻转电机、上下行程限位开关、 偏心轮、连杆,所述翻转电机通过偏心轮驱动所述连杆动作以翻转所述马桶盖,并且通过上下行程限位开关控制其翻转动作的幅度。

5.如权利要求4所述的一种智能无水箱马桶,其特征在于,所述控制器被构造成用于:

当所述人体感应器检测到有人要使用所述马桶时,控制所述反转电机翻转所述马桶盖,并当检测到人体要离开所述马桶时,控制所述翻转电机还原所述马桶盖并控制所述冲水电机驱动所述推水板沿所述导水管向所属集水板滑动从而将中空结构中储存的水通过导水管推出而通过冲水口冲洗马桶,并在经过一个延时后控制所述冲水电机驱动所述推水板复原。
