1.一种基于硅橡胶微球制备具有超疏水性的微纳小球的方法,其特征在于:所述方法的步骤为,(1)合成表面含有Si-H键的硅橡胶微球;
(2)采用硅烷偶联剂和聚硅氧烷对纳米级二氧化硅进行处理;

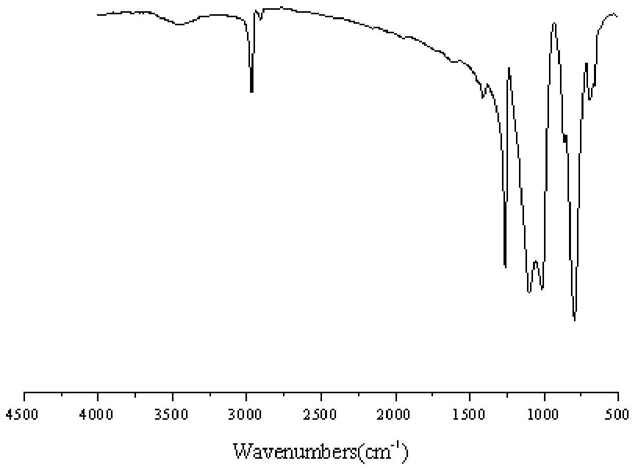

(3)将步骤(2)中处理过的纳米级二氧化硅包覆在步骤(1)合成的硅橡胶微球表面。
2.如权利要求1所述的基于硅橡胶微球制备具有超疏水性的微纳小球的方法,其特征在于:步骤(1)中,通过乙烯基聚硅氧烷与含氢硅油在Pt催化剂作用下合成硅橡胶微球。
3.如权利要求1所述的基于硅橡胶微球制备具有超疏水性的微纳小球的方法,其特征在于:步骤(2)中所述的硅烷偶联剂为乙烯基三甲氧基硅烷或γ-甲基丙烯酰氧基丙基三甲氧基硅烷。
4.如权利要求1所述的基于硅橡胶微球制备具有超疏水性的微纳小球的方法,其特征在于:步骤(3)的具体操作为,将步骤(2)中处理过的纳米级二氧化硅和步骤(1)合成的硅橡胶微球于溶剂中超声分散充分,并加入Karstedt型Pt催化剂,30℃反应1h,升温至50℃反应23h,反应结束后过滤,滤饼经过水洗并抽真空干燥。
5.如权利要求4所述的基于硅橡胶微球制备具有超疏水性的微纳小球的方法,其特征在于:按重量份数计算,步骤(2)中处理过的纳米级二氧化硅为0.05~0.25份,步骤(1)合成的硅橡胶微球为0.3~0.7份,溶剂为25~50份,Karstedt型Pt催化剂为0.01~0.03份。
6.如权利要求4所述的基于硅橡胶微球制备具有超疏水性的微纳小球的方法,其特征在于:所述的溶剂为正己烷或乙酸乙酯。
7.如权利要求4所述的基于硅橡胶微球制备具有超疏水性的微纳小球的方法,其特征在于:所述的Karstedt型Pt催化剂为Pt-50或Pt-56。
