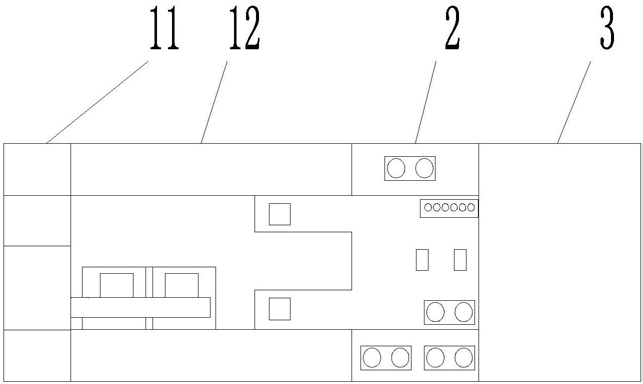

1.一种智能漏电保护开关，包括带有电动操作机构(11)的漏电保护器(12)，其特征在于：还包括与漏电保护器(12)固定连接的旁路装置，所述旁路装置包括连接在一起的保护控制器(2)和旁路开关(3)，所述保护控制器(2)包括一体成形的壳体，所述壳体内部设有控制电路，所述壳体与漏电保护器(12)相邻的一侧有两个凸出连杆，所述凸出连杆为中空结构并且和壳体内部相通，两个凸出连杆分别为第一、二凸出连杆(41、42)，所述凸出连杆位于漏电保护器(12)的上部，并且凸出连杆靠近漏电保护器(12)的一端的上下两个平面设有传动通孔，所述凸出连杆内部设有电磁按钮，第一凸出连杆(41)内部的电磁按钮为测试电磁按钮(51)，第二凸出连杆(42)内部的电磁按钮为复位电磁按钮(52)，所述第一凸出连杆(41)的传动通孔与漏电保护器(12)的测试按钮的位置上下重合，所述第二凸出连杆(42)的传动通孔与漏电保护器(12)的复位按钮的位置上下重合，所述壳体的前部和后部设有主回路端子，壳体前部的上侧设有控制端子，所述前部的主回路端子为进线端子(21)，所述后部的主回路端子包括出线端子(23)、主路引线端子(24)、旁路引线端子(25)，所述控制端子包括旁路合闸控制端子(26)、旁路分闸控制端子(27)，主路合闸控制端子(28)，所述主回路端子和控制端子均为双接点的端子，所述电磁按钮包括按键轴(61)、吸附铁片(62)、电磁线圈(63)、弹簧(64)，所述按键轴(61)插接在传动通孔中并且按键轴(61)的上下两端分别与凸出连杆的上下平面平齐，所述电磁线圈(63)套设在按键轴(61)的下部，并且和凸出连杆的内部固定连接，所述吸附铁片(62)位于电磁线圈(63)的上部并且和按键轴(61)固定连接，所述弹簧(64)设于吸附铁片(62)与电磁线圈(63)之间，并且弹簧(64)的两端分别和吸附铁片(62)、电磁线圈(63)固定连接，所述旁路开关(3)为接触器，

所述控制电路包括电源模块(71)、控制器(72)、旁路合闸继电器(K1)、旁路分闸继电器(K2)、主路合闸继电器(K3)，所述旁路合、分闸继电器(K1、K2)的线圈绕组、主路合闸继电器(K3)的线圈绕组和控制器(72)电气连接，所述测试电磁按钮(51)的电磁线圈(63)、复位电磁按钮(52)的电磁线圈(63)和控制器(72)电气连接，所述壳体的上部设有手动旁路合闸按钮(SH)和手动旁路分闸按钮(SF)，所述手动旁路合闸按钮(SH)为常开按钮，所述手动旁路分闸按钮(SF)为常闭按钮，所述手动旁路合、分闸按钮(SH、SF)的上表面与保护控制器(2)的壳体的表面平齐，所述壳体的上表面设有多个故障指示灯，所述故障指示灯为发光二极管，并且与控制器(72)电气连接，所述电源模块(71)的输入端和进线端子(21)的零、火线电气连接，电源模块(71)的输出端与控制器(72)电气连接，所述旁路合闸继电器(K1)的常开触点的两端和旁路合闸控制端子(26)的两端点电气连接，所述手动旁路合闸按钮(SH)与旁路合闸继电器(K1)的常开触点并接，所述手动旁路分闸按钮(SF)和旁路分闸继电器(K2)的常闭触点串联后并接在旁路分闸控制端子(27)的两端，所述主路合闸继电器(K3)的常开触点的两端和主路合闸控制端子(28)的两端点电气连接，所述漏电保护器(12)的电源端和进线端子(21)并接，漏电保护器(12)的负载端和主路引线端子(24)并接，在壳体内部主路引线端子(24)、旁路引线端子(25)与出线端子(23)并接，所述电动操作机构(11)的控制电源与进线端子(21)的零火线连接，电动操作机构(11)的合闸控制端子和主路合闸控制端子(28)电气连接，所述旁路开关(3)的线圈绕组和旁路合闸控制端子(26)串联后并接在进线端子(21)的零火线之间，所述旁路分闸控制端子(27)和旁路开关(3)的常开触点串联后与旁路合闸控制端子(26)并接，所述旁路开关(3)的主触点的进线端和进线端子(21)电气连接，旁路开关(3)的主触点的出线端和旁路引线端子(25)电气连接，所述保护控制器(2)的出线端子(23)和用户负载电气连接，保护控制器(2)的进线端子(21)和供电电网电气连接。

2.根据权利要求1所述的一种智能漏电保护开关，其特征在于：

所述旁路开关(3)为设有电动操作机构的微型断路器。

3.根据权利要求1所述的一种智能漏电保护开关，其特征在于：

所述电磁按钮的电磁线圈(63)的上部设有按钮开关，用以检测吸附铁片(62)是否动作，测试电磁按钮(51)内的按钮开关为测试检测按钮开关(S1)，复位电磁按钮(52)内部的按钮开关为复位检测按钮开关(S2)，所述测试检测按钮开关(S1)、复位检测按钮开关(S2)与控制器(72)电气连接。

4.根据权利要求3所述的一种智能漏电保护开关，其特征在于：

所述出线端子(23)与主路引线端子(24)之间的火线连接线上套设有主路电流互感器(L1)，所述主路电流互感器(L1)的出线端和控制器(72)电气连接，所述出线端子(23)与旁路引线端子(15)之间的火线连接线上套设有旁路电流互感器(L2)，所述旁路电流互感器(L2)的出线端和控制器(72)电气连接，所述主、旁路电流互感器(L1、L2)用以通过检测是否存在电流来确定漏电保护器(12)、旁路开关(3)的触点是否断开。

5.根据权利要求4所述的一种智能漏电保护开关，其特征在于:

所述漏电保护器(12)内部设有漏电信号继电器(K4)，所述漏电信号继电器(K4)的线圈绕组与漏电保护器(12)的漏电脱扣线圈并联，所述保护控制器(2)的控制端子还包括漏电检测端子(29)，漏电检测端子(29)和控制器(72)电气连接，所述漏电信号继电器(K4)的常开触点通过导线与保护控制器(2)的漏电检测端子(29)电气连接。

6.根据权利要求1所述的一种智能漏电保护开关，其特征在于：

所述传动通孔的下部设有限位挡块(65)，所述限位挡块(65)与壳体的内壁固定连接。

7.根据权利要求1所述的一种智能漏电保护开关，其特征在于：

所述控制电路设有通信模块，所述通信模块和控制器(72)电气连接。

8.根据权利要求5所述的一种智能漏电保护开关的使用方法，其特征在于：

包括以下方法：

方法1，在漏电保护器(12)正常工作的情况下进行手动测试漏电保护功能的方法：

步骤1.1，按下手动旁路合闸按钮(SH)，接通旁路开关(3)；

步骤1.2，按下测试电磁按钮(51)的按键轴(61)，测试电磁按钮(51)的按键轴(61)向下滑动进而驱动漏电保护器(12)的测试按钮，漏电保护器(12)检测到测试按钮按下后启动跳闸动作；

步骤1.3，查看漏电保护器(12)是否跳闸，如果未跳闸则说明漏电保护器(12)故障，并进行检查和更换漏电保护器(12)；如果跳闸，说明漏电保护器(12)功能正常并执行步骤

1.4；

步骤1.4，按下复位电磁按钮(52)的按键轴(61)，复位电磁按钮(52)的按键轴(61)向下滑动进而驱动漏电保护器(12)的复位按钮，漏电保护器(12)检测到复位按钮按下后漏电保护器(12)复位；

步骤1.5，闭合漏电保护器(12)；

步骤1.6，按下手动旁路分闸按钮(SF)，将旁路开关(3)分断，完成测试；

方法2，周期性自动测试漏电功能的控制方法：

控制器(72)内部设有时间计时器单元，经过一个月的时间周期后启动自动测试功能，步骤2.1，控制器(72)控制旁路合闸继电器(K1)的线圈绕组带电，旁路合闸继电器(K

1)的常开触点闭合，旁路开关(3)的主触点接通；

步骤2.2，控制器(72)控制检测旁路开关(3)的主触点是否接通，如果没有接通，控制器(72)则点亮故障指示灯；如果接通，则执行步骤2.3；检测的方法为，控制器(72)检测旁路电流互感器(L2)是否有电流，如果有电流则说明已经接通，如果没有电流则说明没有接通；

步骤2.3，控制器(72)接通测试电磁按钮(51)的电磁线圈(63)，测试电磁按钮(51)的吸附铁片(62)在受到电磁线圈(63)的吸力作用下向下滑动进而带动测试电磁按钮(51)的按键轴(61)向下移动并按下漏电保护器(12)的测试按钮；

步骤2.4，控制器(72)检测测试检测按钮开关(S1)是否闭合，如果没有闭合则说明测试电磁按钮(51)未执行控制器(72)的指令并且控制器(72)点亮故障指示灯；如果闭合则执行步骤2.5；

步骤2.5，控制器(72)检测漏电保护器(12)的开关触头是否断开，具体为，控制器(72)检测主路电流互感器(L1)是否有电流，如果有电流说明漏电保护器(12)触头没有断开，并且控制器(72)点亮故障指示灯；如果检测到没有电流则说明漏电保护器(12)已经断开，并且执行步骤2.6；

步骤2.6，控制器(72)接通复位电磁按钮(52)的电磁线圈(63)，复位电磁按钮(52)的按键轴(61)被吸附铁片(62)带动而向下运动，进而按下漏电保护器(12)的复位按钮；

步骤2.7，控制器(72)检测复位检测按钮开关(S2)是否闭合，如果没有闭合则说明复位电磁按钮(52)执行控制器(72)的指令失败，并且控制器(72)点亮故障指示灯；如果闭合则执行步骤2.8；

步骤2.8，控制器(72)控制主路合闸继电器(K3)的线圈绕组带电，主路合闸继电器(K3)的常开触点闭合，电动操作机构(11)检测到主路合闸继电器(K3)的常开触点闭合后控制漏电保护器(12)合闸；

步骤2.9，控制器(72)检测漏电保护器(12)是否合闸，具体为，控制器(72)检测主路电流互感器(L1)是否有电流，如果有电流说明漏电保护器(12)已经合闸，并且执行步骤2.10，如果检测到没有电流则说明漏电保护器(12)合闸失败，并且控制器(72)点亮故障指示灯；

步骤2.10，控制器(72)控制旁路分闸继电器(K2)线圈绕组带电，旁路分闸继电器(K2)的常闭触点断开，进而使旁路开关3的线圈绕组失电，使旁路开关(3)主触点断开；

步骤2.11，控制器(72)检测旁路开关(3)的主触点是否断开，具体为，控制器(72)检测旁路电流互感器(L2)是否有电流，如果有电流说明旁路开关(3)故障，并且控制器(72)点亮故障指示灯，如果没有电流则说明旁路开关(3)的主触点已经断开，本次自动检测漏电保护功能结束，并且已经恢复到正常状态。

9.根据权利要求8所述的一种智能漏电保护开关的使用方法，其特征在于：

所述方法1中，在执行步骤1.1到步骤1.6的过程中，控制器(72)还检测漏电信号继电器(K4)的常开触点是否闭合，如果检测到漏电信号继电器(K4)的常开触点闭合，控制器(72)则发出断开旁路开关(3)的指令使旁路开关(3)的主触点断开，如果没有检测到漏电信号继电器(K4)的常开触点闭合则正常执行步骤1.1到步骤1.5；

所述方法1中，在执行步骤1.6之后，控制器(72)检测旁路电流互感器(L2)是否有电流，如果有电流则说明旁路开关(3)的主触点没有断开，旁路开关(3)存在故障，控制器(72)点亮故障指示灯，如果没有电流则说明旁路开关(3)的主触点已经断开，设备恢复到正常状态。

10.根据权利要求8所述的一种智能漏电保护开关的使用方法，其特征在于：

所述方法2中，在执行步骤2.2到步骤2.9的过程中，控制器(72)还检测漏电继电器(K4)的常开触点是否闭合，如果漏电信号继电器(K4)的常开触点闭合则控制器(72)发出断开旁路开关(3)的指令使旁路开关(3)的主触点断开，如果没有检测到漏电信号继电器(K4)的常开触点闭合则正常执行步骤2.2到步骤2.9。
