专利号: 2017113622139
申请人: 张卓群
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

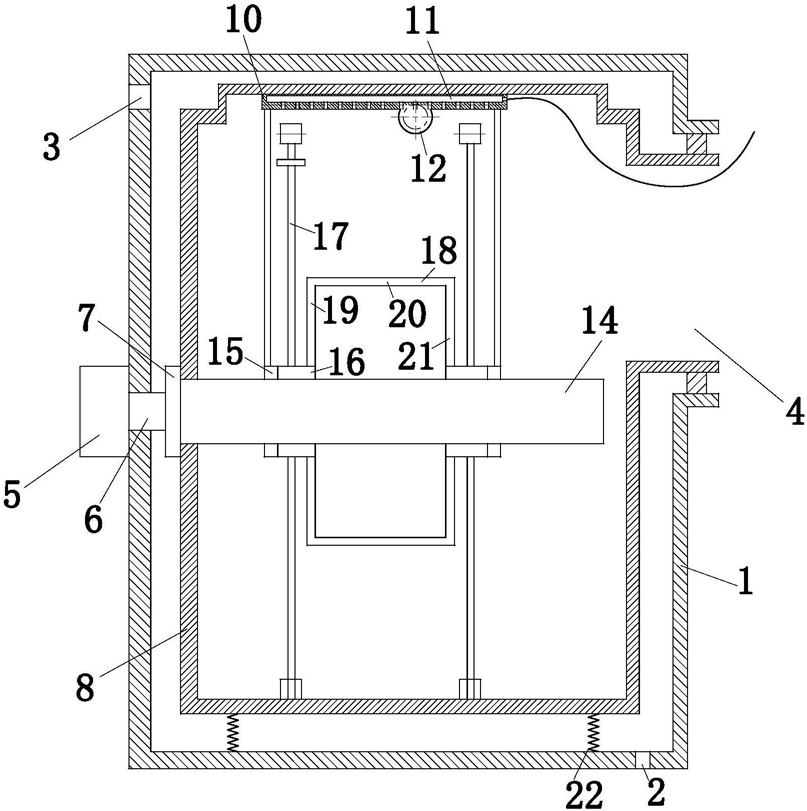

1.一种控温式低噪音混凝土搅拌设备,其特征在于:包括一号搅拌桶(1)、进水口(2)、出水口(3)、加料口(4)、电机(5)、连接轴(6)、联轴器(7)、二号搅拌桶(8)、滑槽(9)、滑轨(10)、滑块(11)、齿轮(12)、齿条(13)、花键轴(14)、一号滑环(15)、二号滑环(16)、搅拌棒(17)、连接杆(18)、一号杆(19)、二号杆(20)、三号杆(21)、弹性元件(22)和密封器(23);所述一号搅拌桶(1)为圆筒形,所述一号搅拌桶(1)外壁右边底部设置进水口(2),所述进水口(2)用于向一号搅拌桶(1)内加入冷却水,以控制混凝土搅拌过程中热量的增加,所述一号搅拌桶(1)左边侧壁上开设出水口(3),所述出水口(3)用于冷却水的流出;所述一号搅拌桶(1)的右边偏心设置加料口(4),所述加料口(4)用于加入混凝土;所述一号搅拌桶(1)外部左边侧壁的中间设置电机(5),所述电机(5)位于出水口(3)的下方,所述电机(5)为搅拌混凝土提供动力;所述电机(5)的右侧连接设置连接轴(6),所述连接轴(6)的右侧设置联轴器(7),所述连接轴(6)的右端穿过一号搅拌桶(1)桶壁与联轴器(7)连接;所述联轴器(7)右侧设置二号搅拌桶(8),所述二号搅拌桶(8)位于一号搅拌桶(1)内部,所述二号搅拌桶(8)为圆筒型,所述二号搅拌桶(8)的外部左侧中心与联轴器(7)连接,所述二号搅拌桶(8)内壁上水平对称设置滑槽(9),所述滑槽(9)上设置滑轨(10),所述滑轨(10)上设置齿轮(12)、齿条(13)和滑块(11),所述齿轮(12)齿条(13)相互啮合;所述二号搅拌桶(8)内部中心位置水平设置花键轴(14),所述花键轴(14)为圆柱体,所述花键轴(14)的左端穿过二号搅拌桶(8)与联轴器(7)连接;所述花键轴(14)上设置一号滑环(15)和二号滑环(16),所述一号滑环(15)和二号滑环(16)分别设置两个,所述一号滑环(15)与二号滑环(16)相连接,所述二号滑环(16)位于一号滑环(15)的外侧,所述一号滑环(15)在花键轴(14)上只滑动不转动,所述二号滑环(16)在花键轴(14)上转动和滑动;所述一号滑环(15)上均匀设置搅拌棒(17),所述搅拌棒(17)设置四个,所述搅拌棒(17)一端与一号滑环(15)相连接,所述搅拌棒(17)另一端与齿轮(12)相连接;所述两个一号滑环(15)中间关于花键轴(14)上下对称设置连接杆(18),所述连接杆(18)由一号杆(19)、二号杆(20)和三号杆(21)组成,所述一号杆(19)垂直连接在一号滑环(15)上,所述一号杆(19)的右边水平设置二号杆(20),所述二号杆(20)的左端与一号杆(19)的端部连接,所述二号杆(20)的右端连接三号杆(21),所述三号杆(21)垂直连接在另外一个一号滑环(15)上,所述一号杆(19)、二号杆(20)和三号杆(21)均为圆柱形;所述一号搅拌桶(1)内部底层关于中心对称设置弹性元件(22),所述弹性元件(22)设置两个,所述弹性元件(22)一端与二号搅拌桶(8)外壁连接,所述弹性元件(22)的另一端与一号搅拌桶(1)内壁连接,所述弹性元件(22)为弹簧,所述一号搅拌桶(1)和二号搅拌桶(8)的桶口之间设置有密封器(23)。

2.根据权利要求1所述的一种控温式低噪音混凝土搅拌设备,其特征在于:所述搅拌棒(17)可伸缩,当遇到石子时搅拌棒(17)可以自动缩回跨越石子以保护设备;所述搅拌棒(17)上水平设置搅拌盘(161),所述搅拌棒(17)穿过搅拌盘(161)的中心。

3.根据权利要求1所述的一种控温式低噪音混凝土搅拌设备,其特征在于:所述二号滑环(16)上开设孔,孔与水管连接可对花键轴(14)上粘附的混凝土进行清理。

4.根据权利要求1所述的一种控温式低噪音混凝土搅拌设备,其特征在于:所述滑块(11)内部设置空腔(111),所述滑块(11)顶部设置进水孔(112),所述滑块(11)底部均匀设置多个出水孔(113)。

5.根据权利要求2所述的一种控温式低噪音混凝土搅拌设备,其特征在于:所述二号搅拌桶(8)内部为波浪形曲面结构。
