1.一种苦荞黄酮脂质聚合物纳米粒的制备方法，其特征是，包括以下步骤：

(1)按4～5：1(mg/ml)的固液比将脂质材料溶于无水乙醇中，再将溶液与65～70℃的温水按1：15～20的体积比混合，以400～500rmp的速度持续搅拌15～20min，得水相溶液；其中，脂质材料由胆固醇、蛋黄卵磷脂和PEG-DSPE按1～2：1：1的质量比混合而成；

(2)将苦荞黄酮和PLGA纳米粒载体按照质量比为1～2:1混合后溶于乙腈中，然后在30～35℃条件下对溶液进行超声使其充分溶解，超声以超声2～3min停歇1min为一个周期，总共进行4～5个周期，得油相溶液；溶解时固液比为10～15：1(mg/ml)；

(3)在搅拌条件下将油相溶液按照2～3滴/s的速度滴加到水相溶液中，先冰浴探针超声5～10min，再以400～500rmp的速度持续搅拌2～3h，然后过0.45μm微孔滤膜，得TBFs/LPNs溶液；其中，油相与水相的体积比为1：10～20；

(4)将TBFs/LPNs溶液在真空条件下冷冻干燥4～5h，得纳米粒。

2.根据权利要求1所述的苦荞黄酮脂质聚合物纳米粒的制备方法，其特征是：步骤(2)中超声溶解时超声功率为400～500w；步骤(3)中冰浴探针超声时超声功率为500～600w。

3.根据权利要求1所述的苦荞黄酮脂质聚合物纳米粒的制备方法，其特征是：所有搅拌均为磁力搅拌；步骤(1)中搅拌时，维持水相溶液的温度为65～70℃。

4.根据权利要求1所述的苦荞黄酮脂质聚合物纳米粒的制备方法，其特征是：步骤(4)中真空冷冻干燥在-80～-100℃，真空度为2～8Pa的条件下进行。

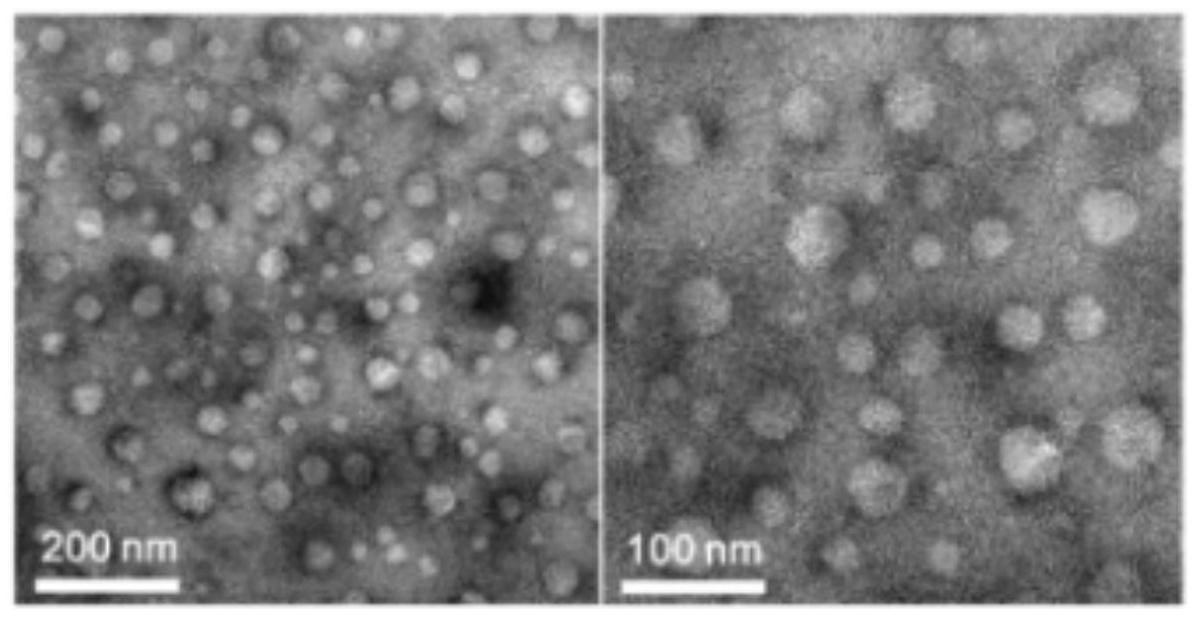

5.如权利要求1～4中任意一项所述的纳米粒制备方法所制备的纳米粒。
