专利号: 2017113629956
申请人: 广州市海利来食品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 其他类不包含的食品或食料;及其处理
更新日期:2024-03-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

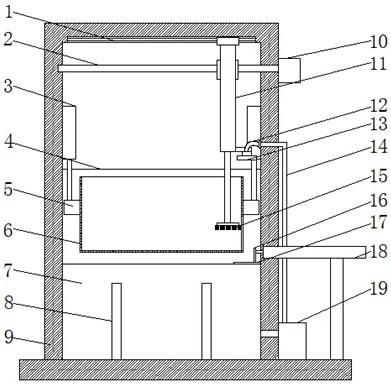

1.一种食品加工过程中的食品原料清洗装置,包括导轨(1)、丝杆(2)、第一液压缸(3)、清洗箱(4)、固定块(5)、网箱(6)、水箱(7)、支架(9)、电动机(10)、第二液压缸(11)、第一导管(12)、清洗喷头(13)、第二导管(14)、清洗毛刷(15)、推板(16)、清洗垫(17)、第三液压缸(18)、水泵(19)和密封门(20),其特征在于,支架(9)固定在基座顶面靠中部位置,基座顶面设置有水箱(7),水箱(7)位于支架(9)的两侧支板之间,水箱(7)顶面设置有清洗箱(4),清洗箱(4)顶部开设有通孔,清洗箱(4)里面中部位置设置有网箱(6),网箱(6)一侧下部开设有方形通孔,所述方形通孔位置处设置有密封门(20),所述网箱(6)两侧靠上部位置均设置有固定块(5),固定块(5)顶面中部和第一液压缸(3)的活塞杆连接,第一液压缸(3)竖向设置,第一液压缸(3)位于清洗箱(4)上方,所述第一液压缸(3)有两根,且对称设置在支架(9)的两侧支板内侧面上,支架(9)顶板底面开设有横向的条形凹槽,所述条形凹槽里面设置有导轨(1),导轨(1)正下方设置有丝杆(2),丝杆(2)横向设置,丝杆(2)一端固定在支架(9)一侧支板内侧面上部开设的螺纹凹槽里面,丝杆(2)一端和支架(9)的一侧支板同向螺纹连接,丝杆(2)另一端径向穿过支架(9)另一侧支板和电动机(10)的转轴连接,电动机(10)固定在支架(9)靠近密封门(20)一侧支板外侧面上部位置;

所述丝杆(2)靠近电动机(10)一端设置有移动块,所述移动块和丝杆(2)反向螺纹连接,移动块固定在第二液压缸(11)上部侧面,第二液压缸(11)竖向设置,第二液压缸(11)的顶面和导轨(1)之间用滑块连接,第二液压缸(11)的活塞杆和清洗毛刷(15)顶面中部连接,清洗毛刷(15)位于网箱(6)里面,清洗箱(4)里面靠近密封门(20)一侧设置有推板(16),推板(16)底面设置有清洗垫(17),所述清洗垫(17)底面和清洗箱(4)底板顶面接触,清洗箱(4)背离清洗垫(17)一侧底部开设有出水口,所述出水口位置处设置有电磁阀,清洗箱(4)靠近清洗垫(17)一侧外壁开设有圆柱形凹槽,第三液压缸(18)一端固定在圆柱形通孔里面,第三液压缸(18)横向设置,第三液压缸(18)的活塞杆穿过清洗箱(4)一侧和推板(16)一侧中部连接,第三液压缸(18)另一端固定在支撑杆顶面,所述支撑杆竖向设置,支撑杆固定在基座顶面一侧;

所述基座顶面设置有水泵(19),水泵(19)位于支架(9)一侧支板和支撑杆之间,水泵(19)的输入端和水箱(7)连通,水泵(19)的输出端和第二导管(14)一端连接,第二导管(14)另一端和第一导管(12)一端连接,第一导管(12)另一端和清洗喷头(13)连通,清洗喷头(13)固定在第二液压缸(11)一侧下部位置;所述水箱(7)两侧外壁分别和支架(9)两侧支板的内侧面接触;所述水箱(7)里面设置有加热棒(8);所述清洗箱(4)和水箱(7)一体成型。

2.根据权利要求1所述的一种食品加工过程中的食品原料清洗装置,其特征在于,所述通孔的尺寸和清洗箱(4)底板的尺寸相同。

3.根据权利要求1所述的一种食品加工过程中的食品原料清洗装置,其特征在于,所述第二导管(14)是由不锈钢金属材料制成。

4.根据权利要求1所述的一种食品加工过程中的食品原料清洗装置,其特征在于,所述第一导管(12)为软管。

5.根据权利要求1所述的一种食品加工过程中的食品原料清洗装置,其特征在于,所述圆柱形凹槽的尺寸和第三液压缸(18)的尺寸相对应。
