1.一种冲击实验装置，其特征在于，所述装置包括：

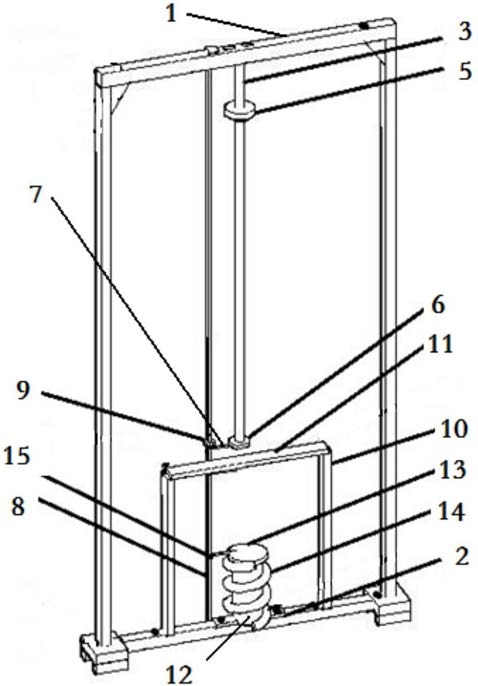

支撑架，由两相互平行的横梁、及两相互平行的纵梁组成，横梁包括顶部横梁和底部横梁、纵梁包括第一纵梁及第二纵梁；

冲击拉杆，一端固定于顶部横梁，另一端为自由端，在冲击拉杆靠近顶部横梁的一端设有凸起；

挡板，与冲击拉杆自由端端部可拆卸连接；

第一位移同步延伸杆，平行于横梁设置，一端与挡板底面可拆卸连接，另一端为自由端；

冲击锤，中心设有通孔，通孔的尺寸与冲击拉杆尺寸相匹配的，在冲击锤内壁设有与凸起相适配的凹槽；

测量仪安放杆，两端分别固定于顶部横梁和底部横梁，测量仪安放杆上设有与测量仪安放杆滑动连接的电涡流传感器，电涡流传感器能够接触到第一位移同步延伸杆的自由端；

基于所述冲击实验装置的冲击拉杆冲击实验方法包括如下步骤：S11、将冲击锤从冲击拉杆自由端端部套入，并上升至凸起处，转动冲击锤以使冲击拉杆的凸起对准冲击锤的凹槽，在冲击锤越过冲击拉杆上的凸起后，转动冲击锤，以使冲击拉杆的凸起错开冲击锤的凹槽，即实现了冲击锤的在冲击拉杆上的固定；

S12、将挡板固定于冲击拉杆自由端的端部；

S13、沿测量仪安放杆移动点涡流传感器，至涡流传感器与第一位移同步延伸杆接触；

S14、将电涡流传感器调零；

S15、旋转冲击锤，至冲击锤的凹槽对准冲击拉杆的凸起，以使冲击锤从固定点处自由下落至挡板，通过电涡流传感器测量与冲击拉伸杆发生同步位移的第一位移同步延伸杆的位移，称为动位移Δ1d；

S16、将冲击锤再次提升至冲击拉杆的凸起物上方，直至电涡流传感器示数置零，将冲击锤轻放在挡板上，通过电涡流传感器测量与冲击拉杆发生同步位移的第一位移同步延伸杆的位移，称为静位移Δ1st；

S17、基于公式(1)和公式(2)分别获取冲击拉杆的动荷因数实验值K1ds及动荷因数理论值K1dl，计算动荷因数实验值与理论值的相对误差；

其中，h为冲击锤自由下落高度，即冲击拉杆的凸起顶部距挡板的距离。

2.如权利要求1所述冲击实验装置，其特征在于，所述装置包括：设于冲击拉杆的电阻应变片，电阻应变片的设置位置高于冲击锤固定位置，冲击锤的固定位置为冲击锤固定于凸起时顶端对应的位置。

3.如权利要求1所述冲击实验装置，其特征在于，所述装置包括：两梁支撑杆，两支撑杆均垂直于底部横梁固定；

实验梁，可拆卸固定在两支撑杆的顶部，实验梁的中点位于冲击拉杆自由端的正下方；

第二位移同步延伸杆，平行于横梁设置，一端与实验梁底面可拆卸连接，另一端为自由端，第二位移同步延伸杆的自由端能够接触到电涡流传感器。

4.如权利要求1或3所述冲击实验装置，其特征在于，所述装置包括：导向柱，位于两支撑杆之间且平行于支撑杆设置，

弹簧挡板，固定于导向柱的顶端，弹簧挡板的中心与冲击拉杆的中点在同一竖直线上；

第三位移同步连接杆，一端与弹簧挡板底面的边缘可拆卸连接，另一端为自由端，第三位移同步延伸杆的自由端能够接触到电涡流传感器；

弹簧，套设在导向柱上，弹簧的一端与弹簧挡板接触，另一端与底部横梁接触。

5.如权利要求4所述冲击实验装置，其特征在于，将冲击拉杆刚度系数、实验梁刚度系数及弹簧挡板刚度系数设为一个相等值。

6.一种基于权利要求2所述实验装置的冲击拉杆冲击实验方法，其特征在于，所述冲击拉杆冲击实验方法包括如下步骤：S21、将冲击锤从冲击拉杆自由端端部套入，并上升至凸起处，转动冲击锤以使冲击拉杆的凸起对准冲击锤的凹槽，在冲击锤越过冲击拉杆上的凸起后，转动冲击锤，以使冲击拉杆的凸起错开冲击锤的凹槽，即实现了冲击锤的在冲击拉杆上的固定；

S22、将挡板固定于冲击拉杆自由端的端部；

S23、将电阻应变片连接至动态电阻应变仪；

S24、旋转冲击锤，至冲击锤的凹槽对准冲击拉杆的凸起，以使冲击锤从固定点处自由下落至挡板，读取冲击过程电阻应变仪检测到的最大应力σd；

S25、将冲击锤再次提升至冲击拉杆的凸起物上方，直至电阻应变仪的示数置零，将冲击锤轻放在挡板上，读取电阻应变仪示数σst，即为静应力；

S26、基于公式(3)和公式(4)分别获取冲击拉杆的动荷因数实验值Kds及动荷因数理论值Kdl，计算动荷因数实验值与理论值的相对误差；

其中，h为冲击锤自由下落高度，即冲击拉杆的凸起顶部距挡板的距离。

7.一种基于权利要求3所述实验装置的实验梁冲击实验方法，其特征在于，所述实验梁冲击实验方法包括如下步骤：S31、确认实验梁固定在两支撑杆的顶部、位于冲击拉杆底部的挡板已取下；

S32、沿测量仪安放杆移动点涡流传感器，至涡流传感器与第二位移同步延伸杆接触；

S33、将电涡流传感器置零；

S34、将冲击锤从冲击拉杆自由端端部套入，并上升至凸起处，转动冲击锤以使冲击拉杆的凸起对准冲击锤的凹槽，在冲击锤越过冲击拉杆上的凸起后放下冲击锤，冲击锤自由下落至实验梁，通过电涡流传感器测量与实验梁发生同步位移的第二位移同步延伸杆的位移，称为动挠度Δ2d；

S35、将冲击锤轻放在实验梁的中点，通过电涡流传感器测量与实验梁发生同步位移的第二位移同步延伸杆的位移，称为静挠度Δ2st；

S36、基于公式(5)和公式(6)分别获取冲实验梁的动荷因数实验值K2ds及动荷因数理论值K2dl，计算动荷因数实验值与理论值的相对误差；

其中，h为冲击锤自由下落高度，即冲击拉杆的凸起顶部距冲击梁中点的距离。

8.一种基于权利要求4或5所述实验装置的弹簧振子冲击实验方法，其特征在于，所述弹簧振子冲击实验方法包括如下步骤：S41、确认冲击拉杆自由端端部的挡板及位于两支撑杆上的实验梁均已经取下；

S42、沿测量仪安放杆移动点涡流传感器，至涡流传感器与第三位移同步延伸杆接触；

S43、将电涡流传感器置零；

S44、将冲击锤从冲击拉杆自由端端部套入，并上升至凸起处，转动冲击锤以使冲击拉杆的凸起对准冲击锤的凹槽，在冲击锤越过冲击拉杆上的凸起后放下冲击锤，冲击锤自由下落至弹簧挡板，通过电涡流传感器测量与弹簧挡板发生同步位移的第三位移同步延伸杆的位移，称为动位移Δ3d；

S45、将冲击锤轻放在弹簧挡板的中心，通过电涡流传感器测量与弹簧挡板发生同步位移的第三位移同步延伸杆的位移，称为静位移Δ3st；

S46、基于公式(7)和公式(8)分别获取弹簧振子的动荷因数实验值K3ds及动荷因数理论值K3dl，计算动荷因数实验值与理论值的相对误差；

其中，h为冲击锤自由下落高度，即冲击拉杆的凸起顶部距弹簧挡板的距离。
