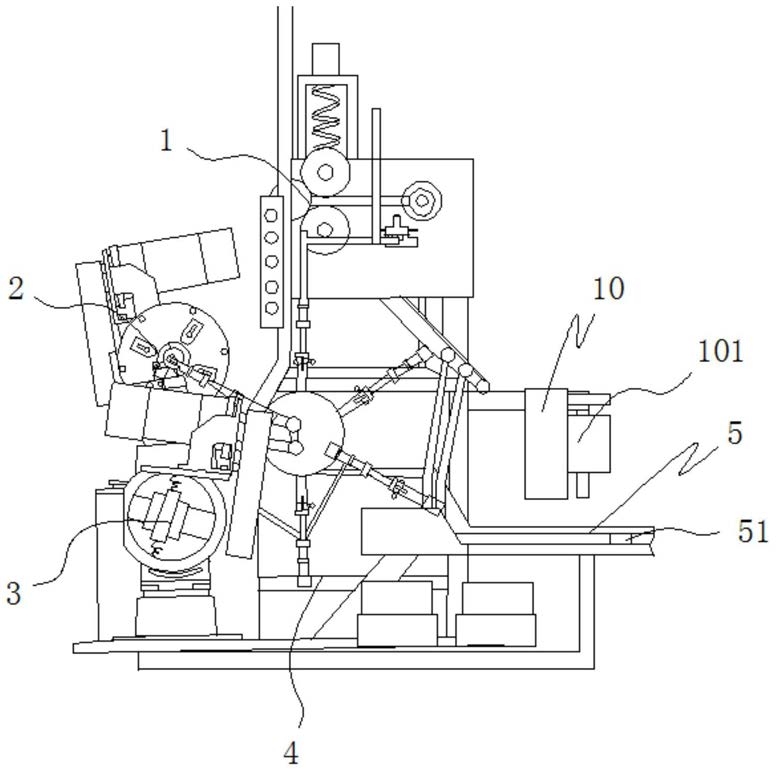

1.一种用于弹簧加工模具,包括中心转盘、卷簧工位(1)、上打结工位(2)、下打结工位(3)、热处理工位(4)、出料工位(5)及冷却工位(10);所述中心转盘包括盘体(6)、设于盘体上的多个机械臂(7)、与机械臂相配合的弹性伸缩部件(8)及用于驱动该盘体转动的驱动件;其特征在于:所述机械臂(7)包括底座(71)、可拆卸设于底座上的杆体(72)、活动套设于该杆体上部的夹件(73)及套设于该杆体外与该弹性伸缩部件相配合的连接件(74);所述连接件(74)与所述夹件(73)通过弹性浮动件(75)相连;所述出料工位包括倾斜设置的出料轨道(51);
所述夹件(73)上设有与工件相配合的夹取槽(731)和可伸缩动作以配合开启或关闭该夹取槽的弹性防脱结构;该夹取槽(731)包括位于夹件上表面中心部的弧形槽(732)和设于弧形槽左右两侧上与该弧形槽相连的两斜面(733);所述弹性防脱结构包括左右对称的设于所述夹件上的两组防脱部件(9),两斜面上各设置一组防脱部件(9);该防脱部件(9)包括设于斜面上的活动槽(91)、可伸缩动作的设于该活动槽内的挡件(92)、与该活动槽相连通的通道(93)及设于该通道内的弹簧(94),该弹簧(94)与挡件(92)相连;所述挡件(92)呈由下至上倾斜状的设置在活动槽内,挡件的底部与活动槽底壁之间存在间隙,挡件的侧壁与活动槽侧壁之间存在间隙;
所述杆体(72)上部设有与所述连接件(74)相配合的防脱部(721),所述夹件(73)上设有与该防脱部相配合的挡部;所述连接件(74)与所述杆体(72)之间设有止转结构,所述连接件(74)上设有通孔,所述弹性伸缩部件(8)一端设有与该通孔相配合的钩部(81),另一端与所述盘体(6)固连。
2.根据权利要求1所述的用于弹簧加工模具,其特征在于:所述止转结构包括设于所述连接件上的止转杆(742)和设于所述杆体上与该止转杆相配合的条形止转槽(722)。
3.根据权利要求1所述的用于弹簧加工模具,其特征在于:所述防脱部件(9)还包括设于所述夹件外壁上与所述通道相连通的安置槽(95)和通过螺钉可拆卸连接于安置槽内的防脱件(96);所述弹簧(94)一端与防脱件(96)相连,另一端与所述挡件(92)相连。
4.根据权利要求3所述的用于弹簧加工模具,其特征在于:所述挡件(92)上设有便于工件滑入至所述弧形槽内的倾斜设置的滑面(921)。
5.根据权利要求1所述的用于弹簧加工模具,其特征在于:所述冷却工位(10)包括该出料轨道端部上方位置的冷却风扇(101),该冷却风扇(101)的出风口朝向出料轨道(51)设置。
