专利号: 2017113728720
申请人: 清远初曲智能科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-07-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种组合式全自动磁吸超声波清洁智能牙刷,其特征是:包括动力机构(1)、牙膏胶囊(2)、清洁牙套(3),所述的动力机构(1)包括控制按钮(11)、传导连接板(13)、蓄电池(14)、第一壳体(15)、控制器(16)、超声波换能器(18);所述的第一壳体(15)两端设有开口,第一壳体(15)内腔中从一端往另一端依次固定设置有控制按钮(11)、控制器(16)、蓄电池(14)、超声波换能器(18)、传导连接板(13);

所述的控制按钮(11)的边沿与第一壳体(15)一端开口的边沿以柔性连接件(12)相互连接;所述传导连接板(13)的一端具有第一内凹圆面(131),传导连接板(13)的另一端设有带内螺纹的连接孔(132),其中具有第一内凹圆面(131)的一端是与超声波换能器(18)的声波发射端相互连接,另一端是与第一壳体(15)另一端开口的边沿相互连接;

所述的牙膏胶囊(2)包括一个半球形的硬质胶囊本体(26)、固定设置于胶囊本体(26)圆形端面上且带有外螺纹的接收连接板(21)、连接管(24)以及第一磁铁(22);所述的接收连接板(21)是与连接孔(132)相互螺纹连接;所述的连接管(24)的一端与胶囊本体(26)内腔底面相互连接并设有若干通孔(25),另一端穿出胶囊本体(26)并以第一胶塞(23)封堵管口;所述的第一磁铁(22)是围绕连接管(24)呈环状均匀镶嵌设置在胶囊本体(26)上;

所述的清洁牙套(3)内部设有若干相互连通的微型管(35),微型管(35)的一端通向清洁牙套(3)内腔,微型管(35)的另一端通向与连接管套接的连接端口(37),并围绕连接端口(37)呈环状设有第二磁铁(36)。

2.根据权利要求1所述的一种组合式全自动磁吸超声波清洁智能牙刷,其特征是:所述的第一壳体(15)是由以树脂为主要原料制成的多孔塑料制成。

3.根据权利要求1所述的一种组合式全自动磁吸超声波清洁智能牙刷,其特征是:所述的柔性连接件(12)是波纹伸缩管或者由橡胶、硅胶制成的弹性环套。

4.根据权利要求1所述的一种组合式全自动磁吸超声波清洁智能牙刷,其特征是:所述的接收连接板(21)与胶囊本体(26)连接的端面上均匀设置有若干第二内凹圆面(211)。

5.根据权利要求1所述的一种组合式全自动磁吸超声波清洁智能牙刷,其特征是:所述的第一壳体(15)上设有用于放置充电端子的充电口,并以第二胶塞(17)密封充电口。

6.根据权利要求1所述的一种组合式全自动磁吸超声波清洁智能牙刷,其特征是:所述的控制按钮(11)、蓄电池(14)、超声波换能器(18)分别与控制器(16)相互电性连接。

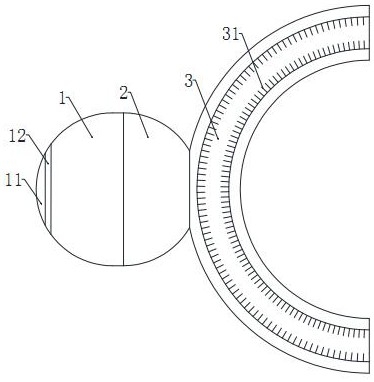

7.根据权利要求1所述的一种组合式全自动磁吸超声波清洁智能牙刷,其特征是:所述的清洁牙套(3)包括两块竖直设置的第一弧形板(32)、一块水平设置的第二弧形板(33)以及刷毛(31);所述的两块第一弧形板(32)以及第二弧形板(33)相互连接围成关于第二弧形板相互对称的两个弧形槽(38)。

8.根据权利要求7所述的一种组合式全自动磁吸超声波清洁智能牙刷,其特征是:所述的第一弧形板(32)、第二弧形板(33)是由橡胶、硅胶或者塑料制成的一体式结构。

9.根据权利要求7所述的一种组合式全自动磁吸超声波清洁智能牙刷,其特征是:所述的刷毛(31)是设置在弧形槽(38)的壁面上并与清洁牙套(3)一体成型,或者刷毛(31)是设置在嵌板(34)上,嵌板(34)通过楔形卡条(341)卡入弧形槽(38)的壁面上。

10.根据权利要求9所述的一种组合式全自动磁吸超声波清洁智能牙刷,其特征是:所述的刷毛(31)与嵌板(34)是一体式结构,在同一个垂直于嵌板(34)的平面上刷毛(31)包括与嵌板(34)成45°角的第一刷毛(311)以及与嵌板(34)成135°角的第二刷毛(312)。
