专利号: 2017113769171
申请人: 陈仕建
专利类型:发明专利
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

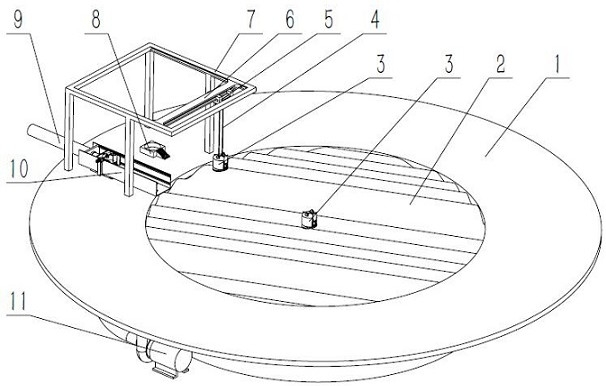

1.一种水上载人娱乐跳跳碟,包括基体系统、弹射加速系统、飞碟系统(3)、回位系统,其特征在于:所述的基体系统包括岸体(1),岸体(1)中存储有水介质(2),岸体(1)上部一侧设置有弹射加速系统;所述的飞碟系统(3)包括舱体,所述的舱体上部转动设置有上加速轴(301),所述的上加速轴(301)两端同轴设置有惯性陀螺(302),舱体下部转动设置有底碟(304),所述的底碟(304)下部均布设置有三个底碟加速卡槽(306);所述的弹射加速系统包括弹射器轨道(10),所述的弹射器轨道(10)一端设置有弹射器(9),所述的弹射器(9)端部设置有弹射座(15),所述的弹射座(15)滑动安装在弹射器轨道(10)上;岸体(1)上设置有底碟加速电机安装缺口(103),并位于弹射器轨道(10)下方;弹射器轨道(10)下部还设置有底碟加速电机(14),并位于底碟加速电机安装缺口(103)下方,底碟加速电机(14)主轴上相连接有下伸缩器(19),所述的下伸缩器(19)连接有下棘爪(20),所述的下棘爪(20)上设置有下棘爪加速块(2001);弹射座(15)下部设置有托板(1502),在未弹射前,所述的飞碟系统(3)位于弹射座(15)上的托板(1502)上,所述的下棘爪加速块(2001)与底碟加速卡槽(306)相互配合;弹射器轨道(10)外部一侧还设置有上加速电机(16),所述的上加速电机(16)主轴相连接有上伸缩器(17),所述的上伸缩器(17)连接有上棘爪(18),所述的上棘爪(18)上设置有上棘爪加速块,其中一个惯性陀螺(302)上设置有上加速槽,并与上棘爪加速块相对应;所述的回位系统包括行车支架(7),所述的行车支架(7)安装在岸体(1)上,并位于弹射加速系统上方,行车支架(7)上滑动安装有横梁(6),所述的横梁(6)上设置有行车(5),所述的行车(5)上设置有双侧同步绞车葫芦,所述的双侧同步绞车葫芦设置有两组钢丝绳(4),所述的钢丝绳(4)上设置有吊钩,在飞碟系统(3)弹射后并在水流作用下移动至行车支架(7)下方时,所述的吊钩与飞碟系统(3)上的上加速轴(301)相连。

2.如权利要求1所述的一种水上载人娱乐跳跳碟,其特征在于:所述的岸体(1)内侧远离弹射加速系统的一侧设置有两个出水口(101),靠近弹射加速系统的一侧设置有两个进水口(102)。

3.如权利要求1所述的一种水上载人娱乐跳跳碟,其特征在于:所述的岸体(1)下部对称设置有两个水泵(11),每个水泵(11)的进口端通过进水管(13)与岸体(1)上的进水口(102)相连接;每个水泵(11)的出口端通过出水管(12)与岸体(1)上的出水口(101)相连接。

4.如权利要求1所述的一种水上载人娱乐跳跳碟,其特征在于:所述的弹射器轨道(10)内部两侧设置有导轨(1001),所述的弹射座(15)外部两侧设置有导槽,并通过导轨(1001)滑动安装在弹射器轨道(10)中。

5.如权利要求1所述的一种水上载人娱乐跳跳碟,其特征在于:所述的底碟(304)轴线与舱体轴线之间夹角大小为10度 30度。

~

6.如权利要求1所述的一种水上载人娱乐跳跳碟,其特征在于:所述的舱体上部一侧设置有限位块(303),所述的弹射座(15)上设置有限位槽(1501),所述的限位块(303)与限位槽(1501)相互配合。

7.如权利要求1所述的一种水上载人娱乐跳跳碟,其特征在于:所述的舱体为圆柱体形状,且舱体和底碟(304)采用透明材料制作。

8.如权利要求1所述的一种水上载人娱乐跳跳碟,其特征在于:所述的舱体侧面设置有舱门(305)。

9.如权利要求1所述的一种水上载人娱乐跳跳碟,其特征在于:所述的回位系统还包括上下平台(8),所述的上下平台(8)设置在岸体(1)上,并位于行车支架(7)下方,上下平台(8)上设置有与舱体配合的圆柱槽,上下平台(8)上还设置有上下台阶。
