专利号: 2017113800456
申请人: 当涂县瑞龙果树种植专业合作社
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

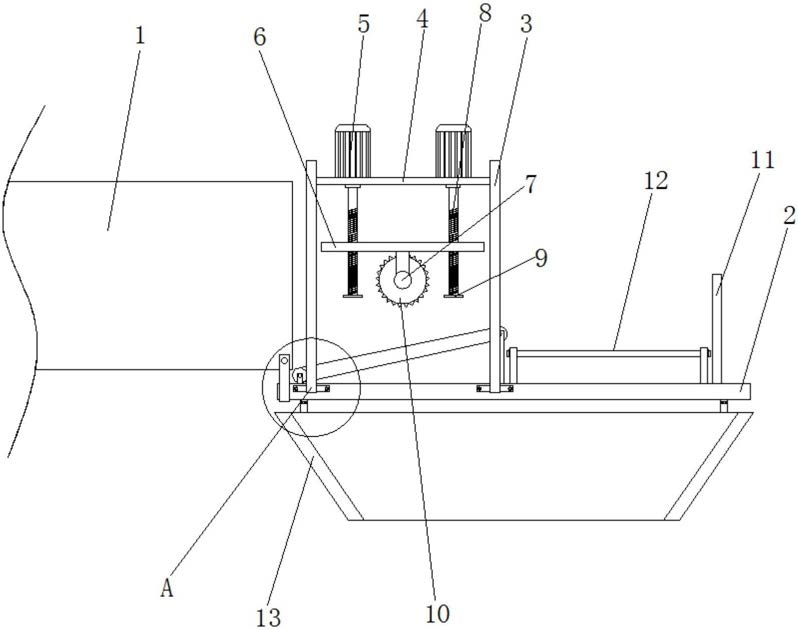

1.一种草捆暂存装置,包括捆扎箱出料管(1)以及装设在捆扎箱出料管(1)出口处的支撑底板(2),其特征在于,所述支撑底板(2)的上侧壁设有四个支杆(3),且四个支杆(3)呈矩形的方式排列在支撑底板(2)的两侧,四个所述支杆(3)之间的上侧共同连接有横板(4),所述横板(4)的上侧装设有两个第一驱动电机(5),每个所述第一驱动电机(5)的驱动端均贯穿横板(4)并连接有滚珠丝杠(8),两个所述滚珠丝杠(8)之间螺纹连接有移动板(6),且移动板(6)的中部设有与滚珠丝杠(8)外螺纹相匹配的螺纹口,所述移动板(6)的下侧通过连接杆连接有转动杆(7),所述转动杆(7)上装设有切割刀(10),位于四个支杆(3)之间的所述支撑底板(2)上设有两个高度不等的第一固定架,靠近捆扎箱出料管(1)的一个所述第一固定架比另一个第一固定架高度低,两个所述第一固定架之间装设有第一传动带(17),所述支撑底板(2)远离捆扎箱出料管(1)的一侧上端设有两个等高度的第二固定架(14),两个所述第二固定架(14)之间装设有第二传动带(12),且第一传动带(17)和第二传动带(12)垂直设置,所述支撑底板(2)远离捆扎箱出料管(1)的一侧上端还设有挡板(11),且挡板(11)设置在第二固定架(14)远离支杆(3)的一侧,所述支撑底板(2)远离挡板(11)的一侧下端设有 U型板(15),所述U型板(15)的上侧通过第一转动轴(23)连接有转动底板(24),所述转动底板(24)的上侧壁设有第一凹槽(26),所述第一凹槽(26)的内侧壁上装设有多个第二转动轴,且每个所述第二转动轴上均装设有转动辊(25),位于转动底板(24)一端下侧的所述U型板(15)上开设有多个第二凹槽(27),每个所述第二凹槽(27)的内部均设有第二驱动电机(28),且第二驱动电机(28)的输出轴与转动底板(24)的一端通过第三转动轴转动连接;

每个所述支杆(3)均安装在支撑底板(2)的边侧壁上,每个所述支杆(3)的两侧均设有连接块,且连接块和支撑底板(2)的边侧壁之间通过第一固定螺钉(18)连接;

所述支撑底板(2)和捆扎箱出料管(1)之间连接有固定板(20),所述固定板(20)通过第二固定螺钉(19)和捆扎箱出料管(1)螺纹连接;

所述U型板(15)远离第二驱动电机(28)的一侧边侧壁上转动连接有转动挡板(16);

所述第一驱动电机(5)采用转动电机,所述第二驱动电机(28)采用推杆电机,且第一驱动电机(5)和第二驱动电机(28)均通过导线与外置的电源开关电性连接;

所述滚珠丝杠(8)的一端贯穿移动板(6)设置并连接有限位块(9),且限位块(9)的直径大于螺纹口的直径;

所述支撑底板(2)的下侧设有废料收集槽(13),所述废料收集槽(13)的上侧壁和支撑底板(2)的下侧壁之间设有多个连接板(21),且每个连接板(21)和支撑底板(2)的下侧壁之间均通过膨胀螺钉(22)螺纹连接。
