专利号: 2017113805271
申请人: 赵国欣
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧设备;燃烧方法
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

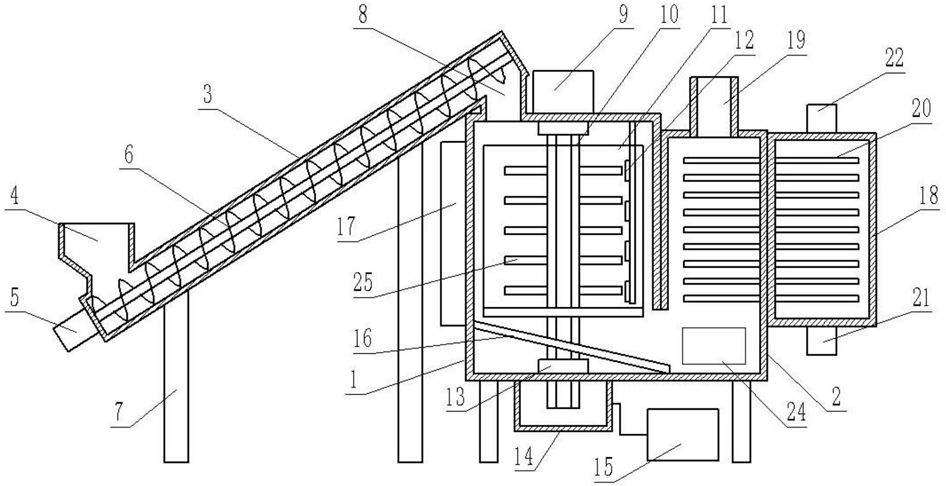

1.一种医疗垃圾焚烧用拨料杆打散的焚烧炉,包括炉体(1)、炉渣换热箱(2)、上料筒(3)、进料斗(4)和上料电机(5),炉渣换热箱(2)的顶部连通有烟囱(19);其特征在于:所述炉体(1)的顶部连通有进料口(8),进料口(8)上连通有向下倾斜的上料筒(3),上料筒(3)的下侧通过固定焊接的支腿(7)支撑,在上料筒(3)的下端上侧连通有用于填料的进料斗(4),所述上料电机(5)固定在上料筒(3)的下端,上料电机(5)的输出轴伸入到上料筒(3)内,且输出位于上料筒(3)的中心轴上,在上料电机(5)的输出轴上固定连接有沿上料筒(3)向上的螺旋绞龙(6);

所述炉体(1)的顶部固定安装有竖直向下的旋转电机(9),在旋转电机(9)的输出轴下端固定连接有竖直的空心轴(10),空心轴(10)侧壁上开设有若干个与内部空腔连通的吹风孔(23),空心轴(10)的下端穿出炉体(1)的底部,在其下端连通有固定在炉体(1)底部的进风箱(14),进风箱(14)内通过管道连通风机(15);所述空心轴(10)上固定有同轴的旋转筒(11);在所述空心轴(10)的侧壁上固定有若干个水平的拨料杆(25),在所述炉体(1)内的顶部固定有竖直向下伸入到旋转筒(11)内的固定杆,固定杆上固定有多个点火器(12);在炉体(1)侧壁上固定有水套(17);在炉渣换热箱(2)的外侧壁上固定有预热水箱(18),在炉渣换热箱(2)和预热水箱(18)内插入有多个换热棒(20)。

2.根据权利要求1所述的一种医疗垃圾焚烧用拨料杆打散的焚烧炉,其特征在于:所述空心轴(10)的上端和下端均通过固定的轴承(13)转动连接在炉体(1)上。

3.根据权利要求1所述的一种医疗垃圾焚烧用拨料杆打散的焚烧炉,其特征在于:所述旋转筒(11)由侧壁的挡板和底部的网板构成,并且通过底部的网板与空心轴(10)固定。

4.根据权利要求1所述的一种医疗垃圾焚烧用拨料杆打散的焚烧炉,其特征在于:所述旋转筒(11)的外端与炉体(1)内壁之间的距离小于1mm。

5.根据权利要求1所述的一种医疗垃圾焚烧用拨料杆打散的焚烧炉,其特征在于:所述旋转筒(11)的下方设置有倾斜的导料板(16),导料板(16)的下端伸入到炉渣换热箱(2)内。

6.根据权利要求1所述的一种医疗垃圾焚烧用拨料杆打散的焚烧炉,其特征在于:所述换热棒(20)是热的良导体。

7.根据权利要求1所述的一种医疗垃圾焚烧用拨料杆打散的焚烧炉,其特征在于:所述预热水箱(18)的底部连通有进水管(21),顶部连通有出水管(22)。

8.根据权利要求1所述的一种医疗垃圾焚烧用拨料杆打散的焚烧炉,其特征在于:所述出水管(22)与水套(17)进水口连通。

9.根据权利要求1所述的一种医疗垃圾焚烧用拨料杆打散的焚烧炉,其特征在于:所述炉渣换热箱(2)的底部开设有带密封门的排渣口(24)。
