专利号: 2017113807826
申请人: 管家依
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

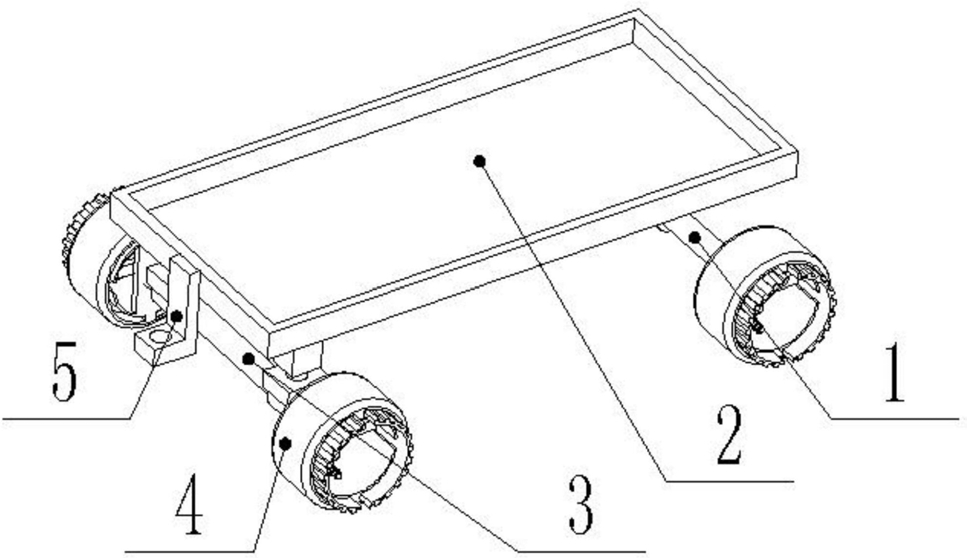

1.一种越野托盘车装置,包括托盘车后轴、车斗、托盘车前轴、越野轮胎、牵引挂钩、第一液压缸、第一液压缸基座、第二液压缸、第二液压缸基座、第三液压缸、第三液压缸基座、托盘车控制器、越野轮胎内胎、第一支架、固定螺杆、越野轮胎外胎和固定插孔,其特征在于:所述托盘车后轴两端与越野轮胎相固定,其中部正上方安装有第三液压缸基座,其与第三液压缸保持相对转动,所述车斗前侧左端正下方与第一液压缸连接,所述车斗前侧右端正下方与第二液压缸连接,所述托盘车前轴两端与越野轮胎外胎连接,所述越野轮胎安装在托盘车后轴两端以及托盘车前轴两端,所述牵引挂钩安装在车斗前侧中间部位,其位置位于车斗的正前方,所述第一液压缸安装在车斗前侧左端的正下方,与第一液压缸基座固定连接,所述第一液压缸基座安装在托盘车前轴,其位置位于托盘车前轴左侧的正上方,其上表面与水平面平行,所述第二液压缸安装在车斗前侧右端的正下方,与第二液压缸基座固定连接,所述第二液压缸基座安装在托盘车前轴,其位置位于托盘车前轴右侧的正上方,其上表面与水平面平行,所述第三液压缸安装在车斗后侧的正下方,与第三液压缸基座固定连接,所述第三液压缸基座安装在托盘车后轴,其位置位于托盘车后轴中部的正上方,其上表面与水平面平行,所述托盘车控制器安装在车斗背面的中间部位,其表面与车斗背面紧密相贴,所述越野轮胎内胎内嵌有第一支架,所述第一支架上安装有一个固定螺杆,所述固定螺杆与固定插孔连接控制越野轮胎内胎的使用,所述越野轮胎外胎内安装有越野轮胎内胎,所述固定插孔安装在越野轮胎外胎上。

2.如权利要求1所述的一种越野托盘车装置,其特征在于:所述车斗背面中间部位安装有托盘车控制器,所述托盘车控制器内有陀螺仪,所述车斗前侧中间部位安装有牵引挂钩,所述车斗前侧左端与第一液压缸连接,所述车斗前侧右端与第二液压缸连接,所述车斗后侧中间部位与第三液压缸连接。

3.如权利要求1所述的一种越野托盘车装置,其特征在于:所述越野轮胎包括越野轮胎内胎、第一支架、固定螺杆、越野轮胎外胎和固定插孔,所述越野轮胎内胎内嵌有第一支架,所述第一支架上安装有一个固定螺杆,所述固定螺杆与固定插孔连接控制越野轮胎内胎的使用,所述越野轮胎外胎内安装有越野轮胎内胎,所述固定插孔安装在越野轮胎外胎上。

4.如权利要求1所述的一种越野托盘车装置,其特征在于:所述越野轮胎内胎位于越野轮胎内部,所述第一支架位于内嵌于越野轮胎内胎,所述固定螺杆安装在第一支架上,所述越野轮胎外胎位于越野轮胎外部,所述固定插孔位于越野轮胎外胎内侧。
