专利号: 2017113858620
申请人: 桂林理工大学
专利类型:发明专利
专利状态:已下证
专利领域: 给水;排水
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种喀斯特坡地地表径流水土流失定量收集的方法,其特征在于具体步骤为:

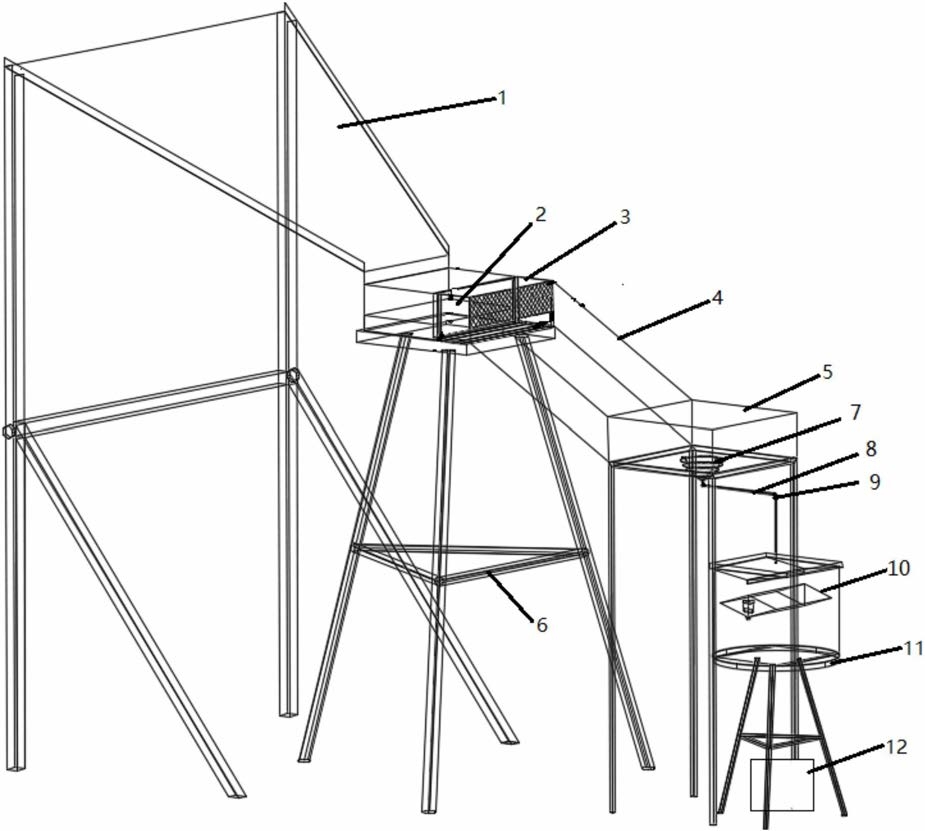

一、建立一个喀斯特坡地地表水土流失定量收集装置,包括坡地径流滑道(1)、置物台(2)、可拆卸式集土装置(3)、过渡槽(4)、集水箱(5)、可伸缩支架(6)、集水漏斗(7)、PVC管(8)、弯头(9)、翻斗(10)、承物台(11)和废水桶(12);

坡地径流滑道(1)倾斜放置,倾斜角度介于10°和70°之间,坡地径流滑道(1)低的一端与置物台(2)连接,置物台(2)下方为可伸缩支架(6)支撑,置物台(2)一侧上方安装有可拆卸式集土装置(3),可拆卸式集土装置(3)另一侧与过渡槽(4)连接,过渡槽(4)倾斜放置,倾斜角度介于10°和70°之间;过渡槽(4)下端与集水箱(5)连接,集水箱(5)底部挖空一个和集水漏斗(7)相配套的圆孔,并在圆孔内加装金属网, 金属网下为集水漏斗(7),集水漏斗(7)下接PVC管(8),PVC管(8)另一侧接弯头(9),弯头(9)下方为翻斗(10),翻斗(10)安装在承物台(11)上,承物台(11)的下方放置废水桶(12);

置物台(2)侧面有挡板一(2a),中部有阶梯状结构(2b),一侧底部有两个导轨(2c),导轨(2c)中有滑块(2d);

可拆卸式集土装置(3)一侧有插槽(3b),相对的另一侧有金属网(3d),剩余两侧分别有把手(3e),插槽(3b)上能插入挡板二(3a);

二、水和土流经坡地径流滑道(1)进入到置物台(2)中,经过设置在置物台(2)上可拆卸式集土装置(3)的金属网3d拦截,水能经过金属网3d的孔隙流入过渡槽(4)从而进入集水箱(5)中,而土就被金属网3d拦截,积累在可拆卸式集土装置(3)中;

三、当土收集到达插槽(3b)的高度时,插入和插槽(3b)配套的不锈钢挡板二(3a),然后利用不锈钢把手(3e)把集满土的可拆卸式集土装置(3)通过设置在置物台(2)的导轨(2c)滑动出来,再通过导轨(2c),把一个新的可拆卸式集土装置(3)滑入至置物台(2)中,如此循环,直到坡地径流结束;对于集满土的可拆卸式集土装置(3),把土倒出并清洗干净,能得到一个新的可拆卸式集土装置(3),倒出来的土经过干燥测重,能得出经过一个降雨历时某地区土的流失情况,同时测重过后的土壤能用于测量其他的物理性、化学性和生物性参数;

四、水流经过集水漏斗(7)后,通过PVC管(8)和弯头(9),最后到达承物台(11)上的翻斗(10)中,翻斗(10)有刻度,并且收集到足量的水就能翻滚一次,最后统计出翻斗(10)翻滚的次数,并用这个次数乘上翻斗恰好翻滚时的水量,就能得出此次降雨历时的坡地径流量;坡地径流流过PVC管(8)和弯头(9),能实现水流的平稳地进入翻斗(10)中,避免水流直接冲击翻斗(10)而使得翻斗(10)未收集到足量的水就翻滚,导致测量数据不准确;从翻斗(10)翻滚出来的水流入废水桶中,这些水以用于测量物理性、化学性和生物性参数。
