1.一种局部圆凸钢板条的制造方法，其特征在于，包括以下依次进行的步骤：a)预热：将钢板坯移送至加热炉中进行加热处理，加热温度控制在1150-1280℃，加热时间与钢板坯厚度h相关联，加热时间为1.7h分钟，h为钢板坯厚度；

b)粗轧强化：出炉后的钢板坯送入粗轧机进行粗轧强化处理，粗轧机组前两架粗轧机关闭去氧化皮喷头，尾架粗轧机关闭去氧化皮喷头，中间架粗轧机去氧化皮喷头正常开启；

除首架粗轧机、尾架粗轧机之外，所有粗轧机均施加侧辊施压，侧辊压力≥10KN；

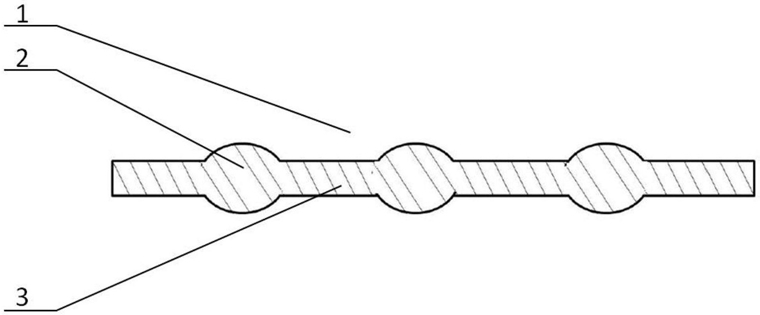

c)局部圆凸：将粗轧强化后的钢板坯送入局部圆凸模具中进行局部圆凸处理，成形为局部圆凸板坯；

d)毛化预处理：将成形后的局部圆凸板坯再次送入加热炉中加热至1200-1280℃，加热时间为2.5h分钟，h为钢板坯厚度；

e)毛化处理：将预处理后的局部圆凸板坯送入毛化处理模具中进行局部毛化处理，将过渡区加工毛化，获得局部圆凸钢板；

f)剪切成形：将毛化处理步骤得到的局部圆凸钢板进行剪切成形，即得到宽度为W的局部圆凸钢板条；其中，局部圆凸钢板条宽度W正比于局部圆凸钢板的厚度H，其中3H≥W≥

1.3H,H为局部圆凸钢板的厚度；W为局部圆凸钢板条的宽度。

2.根据权利要求1所述的局部圆凸钢板条的制造方法，其特征在于，步骤d)毛化预处理中，毛化预处理后的局部圆凸板坯在5分钟之内送入毛化处理模具中进行局部毛化处理。

3.根据权利要求1所述的局部圆凸钢板条的制造方法，其特征在于，步骤c)局部圆凸步骤中，局部圆凸模具通过对钢板坯两端部进行挤压，将钢板坯成形为局部圆凸板坯。

4.根据权利要求1所述的局部圆凸钢板条的制造方法，其特征在于，步骤e)毛化处理步骤中，毛化处理模具的上模具和下模具对应设置，上模具和下模具通过挤压局部圆凸板坯的过渡区进行毛化处理。

5.根据权利要求1或者2所述的局部圆凸钢板条的制造方法，其特征在于，在步骤f)剪切成形后，还设置有将局部圆凸钢板条进行矫直的工艺步骤。
