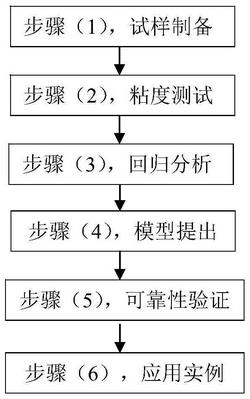

1.一种橡胶沥青粘度预估评价方法，其特征在于包括如下步骤：步骤(1)，制备橡胶沥青试样：采用加热搅拌的方法，在不同条件下制备橡胶沥青试样备用；

步骤(2)，粘度测试：测定各橡胶沥青试样的粘度；

步骤(3)，量化关系的分析：分析不同制备条件与粘度构成参数IE、PE之间的量化关系ηRA＝η0*(1+IE+PE)，IE＝a1R·T·(t+a2)2+a3， 式中a1～a7为待定系数；

将IE、PE的表达式带入ηRA表达式即可得出含有待定系数的粘度与制备条件之间的数学表达形式：ηRA＝η0[1+a·R·T·(t+b)2+c·T·(t+d)2·ee·R+f]式中：ηRA为橡胶沥青的粘度(pa·s)；η0为基质沥青的粘度(pa·s)；T为混合温度(℃)；

R为橡胶粉掺量(％)；t为处理时间(min)；a～f为待定系数；

步骤(4)，预估模型的提出：在不同制备条件下进行多组试验，并通过回归分析求解待定系数，提出橡胶沥青的粘度预估模型；

ηRA＝η0[1-1.823×10-7RT(t-25.967)2+9.533×10-8T(t+394.439)2·e0.0856R-4.596]

步骤(5)，橡胶沥青粘度预估：基于所得的粘度预估模型，预估橡胶沥青粘度。

2.根据权利要求1所述的一种橡胶沥青粘度预估评价方法，其特征在于：步骤(2)采用布洛克菲尔德粘度计按照ASTM D 4402的试验方法测定橡胶沥青、和基质沥青的180℃粘度，分别记为ηRA和η0。

3.根据权利要求1所述的一种橡胶沥青粘度预估评价方法，其特征在于：步骤(3)中通过步骤(1)和步骤(2)收集大量的不同制备条件下橡胶沥青的粘度信息，分析不同R、T、D、t下粘度构成参数的响应，通过Origin软件进行粘度构成参数与制备条件之间的回归分析；

综合不同制备条件与粘度构成参数之间的回归分析结论，带入所提橡胶沥青粘度表达式ηRA＝η0*(1+IE+PE)得到粘度与制备条件之间的数学关系。

4.根据权利要求1所述的一种橡胶沥青粘度预估评价方法，其特征在于：步骤(4)采用

1stopt软件麦夸特法和通用全局优化法进行拟合分析得到橡胶沥青的粘度预估模型。
