专利号: 2017113883020
申请人: 郑贝贝
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

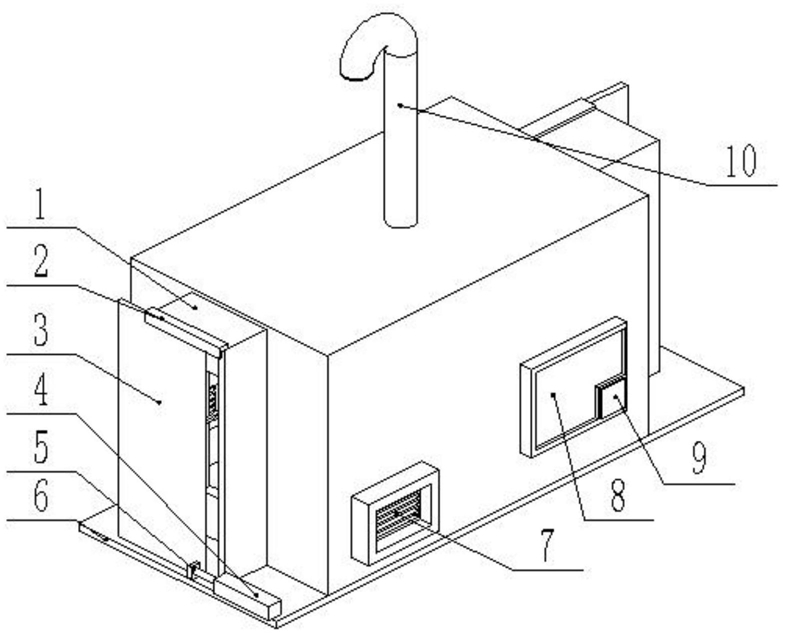

1.一种共享雨衣存储装置,包括出衣口、出衣门滑轨、出衣门、第一液压缸、第一支架、工作台、第一进气口、控制面板、识别器、出风口、进衣口、进衣门滑轨、进衣门、第二液压缸、第二支架、箱体、第二进气口、收衣架、取衣装置、存衣架、控制器、存衣装置、紫外线发射器和第三支架。其特征在于:所述出衣口固定在箱体左侧平面,其高度与箱体一致,所述出衣门滑轨安装在出衣口上部,连接出衣口和出衣门,所述出衣门位于出衣口滑轨上,其下端固定在第一支架上,所述第一液压缸固定在工作台左前角上,与第一支架相连,所述第一支架安装在第一液压缸上,所述工作台为一长方体基座,所述第一进气口安装在箱体的前端左下角处,所述控制面板安装在箱体的前端右侧,所述识别器固定在控制面板右下角处,所述出风口安装在箱体顶端中心处,所述进衣口安装在箱体的右端,其高度与箱体一致,所述进衣门滑轨安装在进衣口上端,所述进衣门安装在进衣门滑轨内,其下部与第二支架固定,所述第二液压缸垂直固定在箱体右端右下角处,所述第二支架固定在第二液压缸上,所述箱体固定在工作台中心,所述第二进气口安装在箱体的后端右下角,所述收衣架安装在出衣口内部,所述取衣装置固定在存衣架上,所述存衣架安装在箱体内部偏左,固定在工作台上,所述控制器安装在箱体内部右前侧,所述存衣装置安装在箱体内部固定在第三支架上,与箱体后平面相接,所述紫外线发射器为两个分别安装在箱体内部前后面上,所述第三支架固定在工作台右后端。

2.如权利要求1所述的一种共享雨衣存储装置,其特征在于:所述取衣架包括第四支架和滑轨,所述第四支架垂直固定在工作台上,所述滑轨安装在第四支架顶端。

3.如权利要求1所述的一种共享雨衣存储装置,其特征在于:所述取衣装置包括推块、电磁铁和电磁铁基座,所述推块安装在电磁铁上,所述电磁铁固定在电磁铁基座上,所述电磁铁基座与取衣架相接。

4.如权利要求1所述的一种共享雨衣存储装置,其特征在于:所述存衣架包括第五支架、第五支架基座、第六支架、第一电动机、编码器和第一电动机基座,所述第五支架等距离安装在第五支架基座外侧,所述第五支架基座为一圆环,所述第六支架嵌在第五支架基座中轴线上,所述第一电动机安装在第一电动机基座上,所述编码器安装在第一电动机下端,所述第一电动机基座固定在工作台上。

5.如权利要求1所述的一种共享雨衣存储装置,其特征在于:所述存衣装置包括第七支架、从动轮、传送带、拨片、挂衣架、主动轮、第二电动机基座和第二电动机,所述第七支架与从动轮相连接,所述从动轮固定在第七支架上,所述传送带缠在主动轮和从动轮上,所述拨片等距离均匀的垂直固定在传送带上,所述挂衣架放置于传送带上,所述主动轮安装在第二电动机上,所述第二电动机基座与主动轮和第二电动机相连,所述第二电动机固定在第二电动机基座上。

6.如权利要求1所述的一种共享雨衣存储装置,其特征在于:所述滑轨与第四支架呈

120度角。
