专利号: 2017113885859
申请人: 浙江海洋大学
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种演播室用无线信号返看接收屏,其特征在于:所述的无线信号返看接收屏包括:信号发送电脑(6),用于发送播放内容信号;

外部信号收发器(5),用于接收所述的播放内容信号,并将所述的播放内容信号转发送;

背部信号接收器(3),用于接收所述的信号发送电脑(6)或所述的外部信号收发器(5)所发送的播放内容信号;

控制器(4),用于接收并解码所述的背部信号接收器(3)所接收的播放内容信号,并产生控制信号;

信号接收屏(2),背面固定所述的背部信号接收器(3)和所述的控制器(4),用于接收所述的控制信号,并输出播放内容;

三角形固定架(1),设置于所述的信号接收屏(2)底部,具有固定支撑作用;

所述的背部信号接收器(3)一端设有信号接收天线盒(7),所述的背部信号接收器(3)另一端设有电源线插孔(9)和至少一个信号连接线插孔(8);

所述的信号接收天线盒(7)内部设有螺旋式渐变信号天线(10),所述的信号天线(10)中两螺旋层之间的下层螺旋中径d1与上层螺旋中径d2比为1:0.72~0.85,所述的信号天线(10)由若干个弧形走线单元(10a)反向拼接而成。

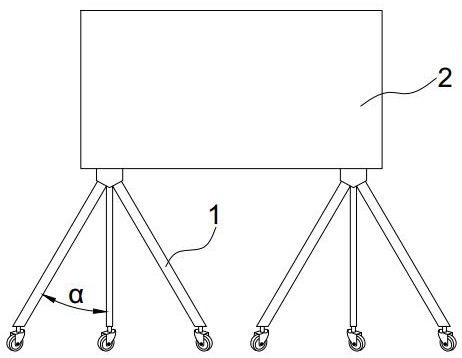

2.根据权利要求1所述的一种演播室用无线信号返看接收屏,其特征在于:所述的三角形固定架(1)的两支架之间的夹角α为55~65°,所述的三角形固定架(1)各支架底部均连接有自锁滑轮。

3.根据权利要求1所述的一种演播室用无线信号返看接收屏,其特征在于:所述的信号接收屏(2)外边沿连接有壁灯边框(11),所述的壁灯边框(11)内壁均布有壁灯(12)。

4.根据权利要求3所述的一种演播室用无线信号返看接收屏,其特征在于:所述的壁灯(12)包括弧形灯槽(15),所述的弧形灯槽(15)内部中心连接有弧形灯带(13),所述的弧形灯带(13)上下两侧设有反射面(14),所述的弧形灯带(13)的弧长与弧形灯槽(15)的弧长比为1:1.5~1.9。

5.根据权利要求1所述的一种演播室用无线信号返看接收屏,其特征在于:所述的背部信号接收器(3)内部设有NFC认证模块。

6.根据权利要求1所述的一种演播室用无线信号返看接收屏,其特征在于:所述的背部信号接收器(3)采用WiGig芯片或BT芯片或ZigBee芯片中的一种。

7.根据权利要求1所述的一种演播室用无线信号返看接收屏,其特征在于:所述的无线信号返看接收屏显示原理为:信号发送电脑(6)发送播放内容信号;

外部信号收发器(5)接收所述的播放内容信号,并将所述的播放内容信号转发送;

背部信号接收器(3)接收所述的信号发送电脑(6)或所述的外部信号收发器(5)所发送的播放内容信号;

控制器(4)接收并解码所述的背部信号接收器(3)所接收的播放内容信号,并产生控制信号;信号接收屏(2)接收所述的控制信号,并输出播放内容。
