1.一种新型涤纶仿麂皮织物染色工艺，其特征在于，包括以下步骤：(a)采用亚辉光放电等离子体处理技术对涤纶仿麂皮织物进行预处理；

(b)将预处理后的涤纶仿麂皮织物置于染浴中进行染色加工；其中，染浴中加入复合助剂，复合助剂主要由非离子型高分子聚合物和阳离子型高分子聚合物组成。

2.根据权利要求1所述的新型涤纶仿麂皮织物染色工艺，其特征在于，步骤(a)中，采用双介质阻挡亚辉光放电等离子体处理设备对涤纶仿麂皮织物进行预处理。

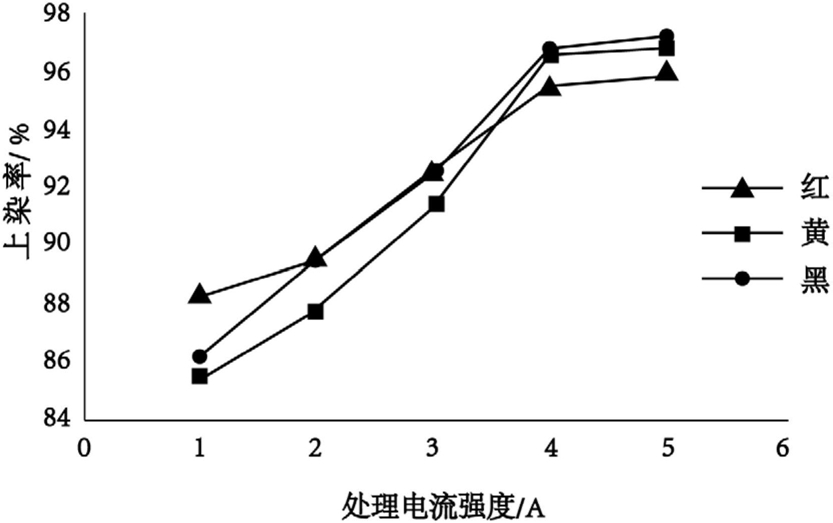

3.根据权利要求2所述的新型涤纶仿麂皮织物染色工艺，其特征在于，步骤(a)中，将涤纶仿麂皮织物放入双介质阻挡亚辉光放电等离子体处理设备进行预处理，处理电流强度为

1-5A，处理时间为5-60min。

4.根据权利要求1所述的新型涤纶仿麂皮织物染色工艺，其特征在于，步骤(b)中，所述阳离子型高分子聚合物包括胺化木质素、壳聚糖或季铵盐中的任意一种；

优选地，所述非离子型高分子聚合物包括聚氧乙烯醚、山梨糖醇酐脂肪酸、脂肪酰胺环氧乙烷加成物或聚乙二醇中的任意一种。

5.根据权利要求1所述的新型涤纶仿麂皮织物染色工艺，其特征在于，步骤(b)中，所述阳离子型高分子聚合物为壳聚糖，壳聚糖的脱乙酰度范围为70％以上，分子量在10000～

100000之间；

所述非离子型高分子聚合物为聚乙二醇，聚乙二醇的聚合度为200～600。

6.根据权利要求5所述的新型涤纶仿麂皮织物染色工艺，其特征在于，步骤(b)中，染浴中，染料浓度为4-10％owf，浴比为1:(3-100)，壳聚糖醋酸溶液的浓度为5-20g/L，聚乙二醇的浓度为8-12％owf；

优选地，步骤(b)中，染浴中，染料浓度为5-9％owf，浴比为1:(10-90)，壳聚糖溶液的浓度为6-18g/L，聚乙二醇的浓度为9-11％owf。

7.根据权利要求6所述的新型涤纶仿麂皮织物染色工艺，其特征在于，步骤(b)中，壳聚糖醋酸溶液通过将壳聚糖溶解于1-5％的醋酸中配制得到。

8.根据权利要求1所述的新型涤纶仿麂皮织物染色工艺，其特征在于，步骤(b)中，室温入染，将涤纶仿麂皮织物放入红外染色机中染色，后进行还原清洗，水洗，干燥，即可。

9.根据权利要求1-8任意一项所述的新型涤纶仿麂皮织物染色工艺，其特征在于，包括以下步骤：(a)采用双介质阻挡亚辉光放电等离子体处理设备对涤纶仿麂皮织物进行预处理；其中，处理电流强度为1-5A，处理时间为5-60min；

(b)将预处理后的涤纶仿麂皮织物置于染浴中进行染色，后进行还原清洗，水洗，干燥，即可；

染浴中，染料浓度为4-10％owf，浴比为1:(3-100)，壳聚糖醋酸溶液的浓度为5-20g/L，聚乙二醇的浓度为8-12％owf。

10.权利要求1-9任意一项所述的新型涤纶仿麂皮织物染色工艺在涤纶仿麂皮织物加工中的应用。
