1.一种竹代尔机织面料，其特征在于，所述面料由竹代尔/棉混纺纱线和有色粘胶纱线采用平纹组织或缎纹组织织造而成；所述竹代尔/棉混纺纱线和有色粘胶纱线的配比为20～80%：80～20%；

所述竹代尔/棉混纺纱线的线密度为36.4或18.2 tex；

所述有色粘胶纱线的线密度为14.6 tex；

所述竹代尔/棉混纺纱线中的竹代尔纤维长度为38 mm，细度为1.33 dtex；

所述有色粘胶纱线中的有色粘胶纤维的长度为38 mm，细度为1.7 dtex；

所述竹代尔/棉混纺纱线的混纺比为35～45/55～65；所述竹代尔/棉混纺纱线的支数为16s或32s。

2.权利要求1所述竹代尔机织面料的织造方法，其特征在于，包括如下步骤：（1）取竹代尔纤维、棉纤维纺制成16s竹代尔/棉混纺纱和/或32s竹代尔/棉混纺纱；取有s色粘胶纤维纺制成40有色粘胶纱线；

（2）上浆：开启浆纱机，先使浆槽温度和烘箱温度达到设定的温度后，再将所述纱线通过压浆棍，将浆料置入浆槽中，依次进行压浆、浸浆、卷绕、退绕；

（3）取上述上浆后的竹代尔/棉混纺纱、有色粘胶纱线，两类纱线的配比为20～80%：80～20%，采用平纹或缎纹组织织成面料，其中经纱密度控制为100～350根/10cm，纬纱密度控制为100～200根/10cm；

经纱排列为134白44灰44白44灰44白44灰206白16灰134白；

纬纱排列为150白32灰32白32灰32白32灰228白12灰228白32灰32白32灰32白32灰228白12灰228白32灰32白32灰32白32灰150白；

经纱密度为75根/英寸，纬纱密度为55根/英寸，总经根数710根；

穿综方法为顺穿，10页综框，筘号为75筘/2英寸，穿筘入数为2入；

（4）退浆：在80℃热水中浸泡30～60分钟。

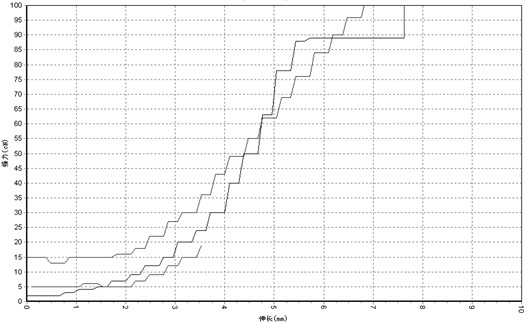

3.根据权利要求2所述的竹代尔机织面料的制备方法，其特征在于，所述竹代尔/棉混纺纱线的混纺比为35～45/55～65。
