专利号: 2017114000208
申请人: 温州炘都工业设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

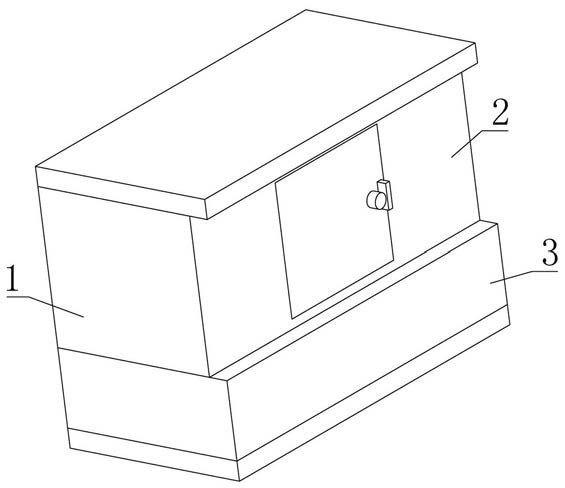

1.英语翻译机的存储装置,包括柜体(1),其特征在于,所述柜体(1)包括上箱体(2)和下箱体(3),上箱体(2)固定在下箱体(3)上且下箱体(3)的前沿置于上箱体(2)的外侧,上箱体(2)的内腔和下箱体(3)的内腔相通且重合;柜体(1)内可竖直滑动的设有储存盒,储存盒包括与下箱体(3)左右两端侧板接触的两个竖板(4)、上盖板(5)和下底板(6),上盖板(5)和下底板(6)的两端分别于柜体(1)的内面接触,下底板(6)下端固定有固定块(7),固定块(7)内可水平滑动的设有多个销轴(8),固定块(7)左方设有固定在下箱体(3)内的固定板(9),固定板(9)上设有与销轴(8)对应的通孔,销轴(8)可滑动的插入通孔内, 固定块(7)左方设有可在下箱体(3)内水平滑动的顶杆(11),顶杆(11)可滑动的插入通孔中挤压销轴(8)与通孔分离,顶杆(11)上套装有方块(69),方块(69)的下方设有在下箱体(3)内可横向滑动的板条(10),板条(10)的上方固定有与方块(69)一一对应的L形的挤压杆(70),挤压杆(70)的前端为球形,挤压杆(70)前端与方块(69)相接触,挤压杆(70)横向滑动挤压方块(69)使方块(69)转动,固定板(9)上设有方形槽(71),方形槽(71)与通孔相通,方块(69)可经方形槽(71)插入固定板(9)内,顶杆(11)的左端可转动的连接有拨动杆(72),拨动杆(72)可水平滑动的设置在下箱体(3)内, 顶杆(11)可转动的插入拨动杆(72)内,顶杆(11)与拨动杆(72)连接处设有扭簧(73),扭簧(73)一端与拨动杆(72)连接,扭簧(73)的另一端与顶杆(11)连接;上箱体(2)上设有可转动打开的箱门(12),箱门(12)内设有锁定结构,箱门(12)内还设有存储盒的开启装置;锁定结构包括可转动设置在箱门(12)右侧的环体(13),环体(13)内设有半圈螺旋状的凸轮槽,凸轮槽内插装有销块(14),销块(14)连接有锁芯(15),环体(13)前侧设有固定环(16),环体(13)的内孔和固定环(16)的内孔外径相同,固定环(16)内开设有环槽(17),固定环(16)与环体(13)相邻一侧设有豁口(18),销块(14)可经豁口(18)进入环槽(17)内,锁芯(15)的前端伸出固定环(16)且固定有第一单向齿轮(19),第一单向齿轮(19)后方设有固定在锁芯(15)上的第二单向齿轮(20),锁芯(15)正转时第一单向齿轮(19)转动,锁芯(15)反转时第二单向齿轮(20)转动,第一单向齿轮(19)经第一弹簧(21)连接箱门(12),第一弹簧(21)将锁芯(15)压向环体(13);

所述开启装置包括设置在箱门(12)内的第一齿轮(22)和第二齿轮(23),锁芯(15)向前滑动至第一齿轮(22)与第一单向齿轮(19)啮合,同时第二齿轮(23)与第二单向齿轮(20)啮合,第一齿轮(22)经第一齿轮放大结构连接有第一控制单元,第二齿轮(23)经第二齿轮放大结构连接与第二控制单元,第一控制单元控制板条(10)横向滑动,第二控制单元控制拨动杆(72)水平滑动,第一齿轮放大结构包括与第一齿轮(22)啮合的第三齿轮(24),第三齿轮(24)左侧啮合有第四齿轮(25),第一齿轮(22)、第三齿轮(24)和第四齿轮(25)齿数依次递增,所述第二齿轮放大结构包括与第二齿轮(23)啮合的第五齿轮(26),第二齿轮(23)、第五齿轮(26)齿数依次递增;

所述第一控制单元包括与第四齿轮(25)同轴固定的第一凸轮(27),第一凸轮(27)的两端分别设有第一平滑部(28)和第二平滑部(29),第一凸轮(27)的下方设有可竖直滑动的第一推杆(30),下箱体(3)置于上箱体(2)外侧的前沿上设有第一盲孔,第一盲孔内可竖直滑动的设有第一滑杆(31),第一滑杆(31)的下端为锥形结构,板条(10)的后端为与第一滑杆(31)下端相配合的锥形结构,第一平滑部(28)位于正下方时,第一推杆(30)插入第一盲孔中挤压第一滑杆(31),第一滑杆(31)挤压板条(10),板条(10)横向滑动,板条(10)的前端经第二弹簧(32)连接下箱体(3),第二弹簧(32)将板条(10)压向第一滑杆(31),第二平滑部(29)位于下方时,第一滑杆(31)置于箱门(12)内,第一推杆(30)的下端面与下箱体(3)的上端面相平齐;

所述第二控制单元包括与第五齿轮(26)同轴固定的第二凸轮(33),第二凸轮(33)的两端分别设有第三平滑部(34)和第四平滑部(35),第二凸轮(33)的下档设有可竖直滑动的第二推杆(36),下箱体(3)置于上箱体(2)外侧的前沿上还设有第二盲孔,第二盲孔内可竖直滑动的设有第二滑杆(37),第二滑杆(37)的下端固定有L形的连杆(38),连杆(38)的横向杆前后两端固定有竖直的压杆(39),压杆(39)的下端为锥形结构,多个顶杆(11)连接有挡板(40),挡板(40)的左端为与压杆(39)下端相配合的锥形结构,第三平滑部(34)位于正下方时,第二推杆(36)插入第二盲孔中挤压第二滑杆(37),第二滑杆(37)经连杆(38)、压杆(39)和挡板(40)挤压顶杆(11),顶杆(11)水平滑动,第四平滑部(35)位于正下方时,第二滑杆(37)置于箱门(12)内,第二推杆(36)的上端面与下箱体(3)的上端面相平齐。

2.根据权利要求1所述的英语翻译机的存储装置,其特征在于,所述第一单向齿轮(19)包括第一外齿轮(41),第一外齿轮(41)内侧为第一棘轮(42),锁芯(15)上铰接有多个第一棘爪(43),第一棘爪(43)的外侧连接有第十弹簧(44),第十弹簧(44)下端固定在锁芯(15)上,第一棘爪(43)卡在第一棘轮(42)上;

第二单向齿轮(20)包括第二外齿轮(45),第二外齿轮(45)内侧为第二棘轮(46),锁芯(15)上铰接有多个第二棘爪(47),第二棘爪(47)的外侧连接有第十一弹簧(48),第十一弹簧(48)的下端固定在锁芯(15)上,第二棘爪(47)卡在第二棘轮(46)上。

3.根据权利要求1所述的英语翻译机的存储装置,其特征在于,所述固定块(7)内设有T型的盲孔,销轴(8)为T型结构,销轴(8)可滑动的插入盲孔内,销轴(8)的右端经第三弹簧(49)与固定块(7)连接,第三弹簧(49)将销轴(8)左端压出固定块(7),销轴(8)的左端为半球形且可滑动的置于固定板(9)内。

4.根据权利要求1所述的英语翻译机的存储装置,其特征在于,所述下箱体(3)左侧的侧板内设有中字型孔,拨动杆(72)从右至左依次包括顶轴(50)、过渡块(51)和连块(52),拨动杆(72)成中字型结构,过渡块(51)右端经第四弹簧(53)与下箱体(3)连接,第四弹簧(53)将过渡块(51)压向左侧,多个连块(52)与挡板(40)固定连接。

5.根据权利要求1所述的英语翻译机的存储装置,其特征在于,所述下箱体(3)内固定有多个竖直的导杆(54),导杆(54)内可竖直滑动的设有导向杆(55),导向杆(55)经第五弹簧(56)与导杆(54)连接,第五弹簧(56)挤压导向杆(55)向上运动,导向杆(55)的上端与固定块(7)相连。

6.根据权利要求1所述的英语翻译机的存储装置,其特征在于,所述第一推杆(30)上端设有第一平板(57),第一平板(57)与第一凸轮(27)滑动接触,第二推杆(36)上端设有第二平板(58),第二平板(58)与第二凸轮(33)滑动接触。

7.根据权利要求1所述的英语翻译机的存储装置,其特征在于,所述第一推杆(30)上套装有第一圆盘(59),箱门(12)内设有第一圆孔,第一圆盘(59)在第一圆孔内竖直滑动,第一圆盘(59)下端设有第六弹簧(60),第六弹簧(60)下端固定在第一圆孔内,第二推杆(36)上套装有第二圆盘(61),箱门(12)内还设有第二圆孔,第二圆盘(61)在第二圆孔内竖直滑动,第二圆盘(61)下端设有第七弹簧(62),第七弹簧(62)下端固定在第二圆孔内。
