专利号: 2017114005983
申请人: 湛江市汉成科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

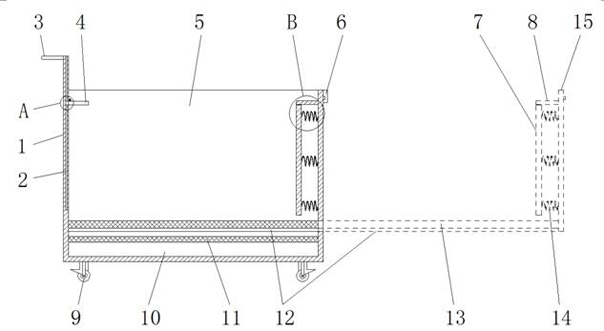

1.一种防止物体掉落的建筑用材料起吊装置,包括起吊装置主体(1)、固定压板(4)、挡板(5)、顶紧板(7)、保护板(8)、移动滑轮(9)、过滤板(11)、放置板(13)、起吊环(17)和定位丝杆(23),其特征在于:所述起吊装置主体(1)左侧的内部设置有滑动槽(2),且起吊装置主体(1)左侧的上方与推动把手(3)焊接连接,所述固定压板(4)的内侧通过滑动块(22)与滑动槽(2)相连接,且固定压板(4)的上方通过支撑块(16)与顶紧丝杆(21)螺纹连接,所述挡板(5)位于起吊装置主体(1)的前后两侧,且挡板(5)的内部设置有升降槽(20),所述顶紧板(7)通过压缩弹簧(14)设置在拉动板(15)的内侧,且拉动板(15)通过固定锁扣(6)与挡板(5)相连接,所述保护板(8)设置在顶紧板(7)的上方,所述移动滑轮(9)位于废屑收集室(10)的下端,且废屑收集室(10)的上方与起吊装置主体(1)相连接,所述过滤板(11)位于废屑收集室(10)内部的上方,且过滤板(11)两侧的上方与滑动导轨(12)相连接,所述放置板(13)焊接在拉动板(15)的下端,且放置板(13)与过滤板(11)上均设置有过滤孔(18),所述放置板(13)下方的两侧通过滑动导轨(12)与过滤板(11)相连接,所述起吊环(17)焊接在挡板(5)外侧的上端,且挡板(5)的内部通过凸块(19)与升降板(24)相连接,所述定位丝杆(23)螺纹连接在挡板(5)外侧的上方,且定位丝杆(23)位于起吊环(17)的下方。

2.根据权利要求1所述的一种防止物体掉落的建筑用材料起吊装置,其特征在于:所述起吊装置主体(1)的高度大于滑动槽(2)的高度,且滑动槽(2)的形状结构为“T”型结构。

3.根据权利要求1所述的一种防止物体掉落的建筑用材料起吊装置,其特征在于:所述固定压板(4)的长度小于挡板(5)之间的距离,且固定压板(4)与起吊装置主体(1)的左侧壁互为垂直安装。

4.根据权利要求1所述的一种防止物体掉落的建筑用材料起吊装置,其特征在于:所述挡板(5)的安装结构为中空结构,且挡板(5)之间的高度平齐。

5.根据权利要求1所述的一种防止物体掉落的建筑用材料起吊装置,其特征在于:所述顶紧板(7)与起吊装置主体(1)之间等距排列有压缩弹簧(14),且顶紧板(7)与起吊装置主体(1)之间的距离小于保护板(8)的宽度。

6.根据权利要求1所述的一种防止物体掉落的建筑用材料起吊装置,其特征在于:所述放置板(13)上均匀分布有过滤孔(18),且放置板(13)与过滤板(11)之间互为平行安装。

7.根据权利要求1所述的一种防止物体掉落的建筑用材料起吊装置,其特征在于:所述拉动板(15)采用卡和的方式与挡板(5)相连接,且拉动板(15)的最大移动距离小于放置板(13)的长度。

8.根据权利要求1所述的一种防止物体掉落的建筑用材料起吊装置,其特征在于:所述支撑块(16)关于固定压板(4)的中心呈轴对称安装,且支撑块(16)到起吊装置主体(1)的左侧壁之间的距离小于顶紧丝杆(21)的长度。

9.根据权利要求1所述的一种防止物体掉落的建筑用材料起吊装置,其特征在于:所述升降槽(20)的槽宽大于升降板(24)下端凸块(19)的宽度,且升降槽(20)的长度大于升降板(24)的长度。

10.根据权利要求1所述的一种防止物体掉落的建筑用材料起吊装置,其特征在于:所

述升降板(24)的两端均焊接有凸块(19),且升降板(24)上端凸块(19)的宽度大于升降板(24)下端凸块(19)的宽度。
