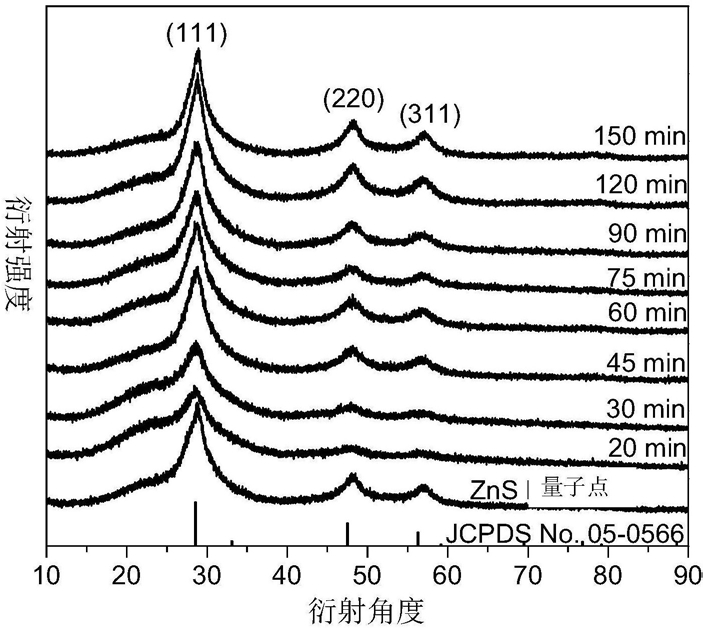

1.一种发光可调铜掺杂硫化锌量子点的制备方法，其特征在于该制备方法具体步骤如下:(1)将一定量锌源化合物、铜源化合物、巯基丙酸或巯基乙酸分散在去离子水中配成溶液，磁力搅拌均匀；所述锌源化合物的浓度为0.002-0.008mol/L，所述锌源化合物和铜源化合物中锌离子与铜离子的摩尔比为50：1；所述锌离子与所述巯基丙酸的摩尔比为1:(1.5-4)；(2)用碱性溶液调节步骤(1)溶液pH值为碱性范围，得到前驱液，所述碱性溶液为氢氧化钠或氢氧化钾溶液；所述前驱液的pH值为8.5-12；(3)将上述前驱液置于微波反应器中，设定微波反应温度后调节微波反应时间,制备得到发光可调的铜掺杂硫化锌量子点；反应温度在140℃时，微波反应5min，得到的量子点为深蓝色，荧光发射峰500nm；微波反应10min，合成的量子点为浅蓝色，荧光发射峰513nm；微波反应20min，合成的量子点为蓝绿色，荧光发射峰525nm；微波反应30min，合成的量子点为绿色，荧光发射峰540nm；微波反应45min，合成的量子点为黄绿色，荧光发射峰555nm；微波反应60min，合成的量子点为黄色，荧光发射峰580nm；微波反应120min，合成的量子点为橘红色，荧光发射峰在595nm。2.根据权利要求1所述的制备方法，其特征在于所述锌源化合物为二水合乙酸锌，所述的铜源化合物为五水合硫酸铜。
