1.一种三维分级结构ZnO薄膜的制备方法，其特征在于，包括如下步骤：

1）以ZnO纳米颗粒薄膜、ZnO纳米片薄膜或ZnO纳米棒薄膜作为基底，将其放置在处理液中使表面生成一层TiO2或SnO2，然后取出，在空气气氛下于400―600℃烧结10―180 min；

2）在步骤1）所得产物表面旋涂种子液，然后在空气气氛下于300―600℃烧结10―180 min，制备种子层；

3）将步骤2）所得产物放入等摩尔浓度的Zn(NO3)2·6H2O 和 C6H12N4混合溶液中，于90―

130℃水热处理1―10小时以生长ZnO纳米棒；

4）水热处理结束后，取出，在空气气氛下于300―600℃烧结10―180 min，即得三维分级结构ZnO薄膜；

步骤1）中，所述处理液为含0.05―0.3 mol/L (NH4)2TiF6和0.05―0.5 mol/L H3BO3的水溶液、含0.05―0.3 mol/L (NH4)2SnF6和0.05―0.5 mol/L H3BO3的水溶液或0.01―0.2 mol/L的SnCl4水溶液。

2.如权利要求1所述三维分级结构ZnO薄膜的制备方法，其特征在于，步骤2）中，所述种子液为含0.012―1.2mol/L乙酸锌+0.012―1.2 mol/L乙醇胺的乙醇溶液。

3.如权利要求1所述三维分级结构ZnO薄膜的制备方法，其特征在于，步骤3）中，Zn(NO3)2·6H2O 和 C6H12N4的摩尔浓度均为0. 1―1 mol/L。

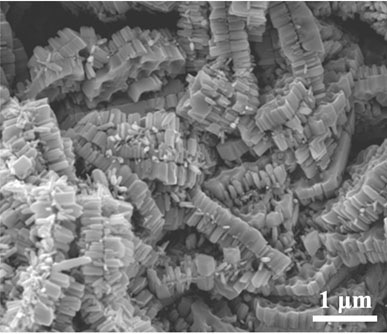

4.采用权利要求1至3任一所述方法制备得到的三维分级结构ZnO薄膜。

5.权利要求4所述三维分级结构ZnO薄膜在制备敏化太阳能电池中的应用。
