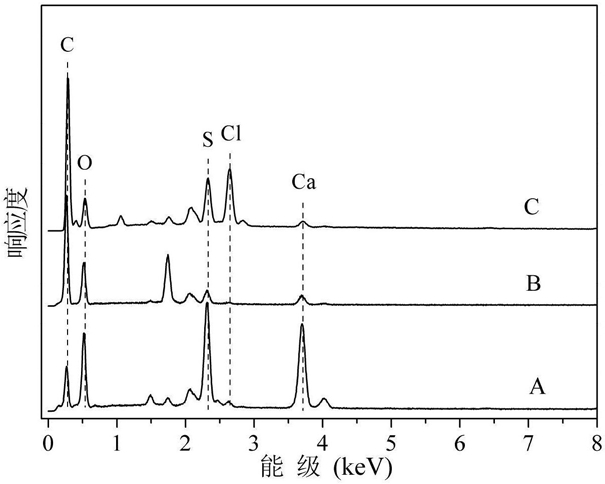

1.溶剂热条件下以碳化钙和链状多卤代烃为原料合成碳纳米材料的方法,其特征在于该方法在非质子性极性溶剂存在下,将碳化钙和链状多卤代烃按一定比例加入到反应釜中,并在惰性气体保护下加热到150℃,搅拌反应8小时,反应完成后,将反应产物经酸洗、水洗、干燥后得到所述碳纳米材料。
2.根据权利要求1所述的溶剂热条件下以碳化钙和链状多卤代烃为原料合成碳纳米材料的方法,其特征在于所述非质子性极性溶剂包括各类可为反应提供足够极性环境的试剂,包括二甲基亚砜、乙腈、二氧六环及四氢呋喃中的任一种。
3.根据权利要求1所述的溶剂热条件下以碳化钙和链状多卤代烃为原料合成碳纳米材料的方法,其特征在于所述碳化钙为预先粉碎的70-100目的工业电石粉末。
4.根据权利要求1所述的溶剂热条件下以碳化钙和链状多卤代烃为原料合成碳纳米材料的方法,其特征在于所述链状多卤代烃为多卤代烷烃或多卤代烯烃,其化学式中的碳原子数为1-6,取代卤原子数为3-14,并优选三氯甲烷、六氯乙烷、四氯乙烯中的任意一种。
5.按照权利要求1所述的溶剂热条件下以碳化钙和链状多卤代烃为原料合成碳纳米材料的方法,其特征在于所述碳化钙中的钙与链状多卤代烃中的卤素摩尔比为(1-3):2。
