1.8-羟基喹啉铁类有机染料光降解催化剂的制备方法，其特征在于该制备方法具体步骤如下：(1)制备光降解催化剂反应液：将27～165mg配体溶于N,N-二甲基甲酰胺或甲醇中，40～240mg铁盐溶于1～5mL甲醇或N,N-二甲基甲酰胺中，两者混合，然后在室温下搅拌10分钟得到光降解催化剂反应液；

(2)合成8-羟基喹啉铁类有机染料光降解催化剂：将步骤(1)制备好的所述光降解催化剂反应液升温至60～80℃，升温速率为15℃/min；在60～80℃温度下反应12小时，反应结束后缓慢降至室温，降温速率为5℃/min，得到棕黑色块状晶体，然后在甲醇中洗涤后晾干，即得到具有催化活性的所述8-羟基喹啉铁类有机染料光降解催化剂。

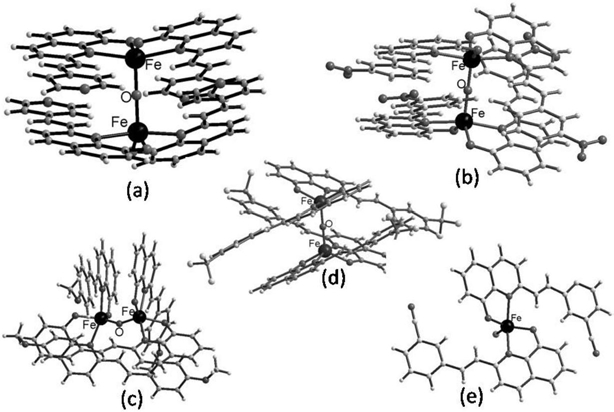

2.根据权利要求1所述的制备方法，其特征在于所述配体为(E)-2-[2-(4-吡啶基)乙烯基]-8-羟基喹啉、(E)-2-[2-(3-硝基苯基)乙烯基]-8-羟基喹啉、(E)-2-[2-(4-甲氧基苯基)乙烯基]-8-羟基喹啉、(E)-2-[2-(3-三氟甲基苯基)乙烯基]-8-羟基喹啉及(E)-2-[2-(3-氰基苯基)乙烯基]-8-羟基喹啉中的任意一种；所述铁盐为九水合硝酸铁或六水合氯化铁。

3.根据权利要求1所述的制备方法，其特征在于所述N,N-二甲基甲酰胺和甲醇均为分析纯。

4.根据权利要求1所述的制备方法，其特征在于步骤(2)中，所述甲醇洗涤是指用3×

10mL95％的甲醇洗涤，其中95％是指甲醇在水中的体积分数。

5.根据权利要求1所述的制备方法，其特征在于步骤(2)中所述的晾干是指在空气中自然干燥。
