1.一种醚化生物基树脂，其结构与(a)～(c)中的任意一个化合物一致：(a)使用羟乙基腰果酚醚对氨基树脂进行醚化改性反应得到的化合物；

(b)在(a)所得化合物的基础上，使与羟乙基腰果酚醚对应的脂肪链上的至少1个不饱和双键发生环氧化反应而得到的化合物；

(c)在(b)所得化合物的基础上，使环氧化位点发生开环酯化反应而得到的化合物；

(d)在(a)、(b)或(c)所得化合物的基础上进一步发生基团取代而得到的与对应(a)、(b)或(c)所得化合物性能接近的化合物。

2.根据权利要求1所述的醚化生物基树脂，其特征在于，所述(c)中环氧化位点是与丙烯酸或者甲基丙烯酸发生开环酯化反应。

3.根据权利要求1所述的醚化生物基树脂，其特征在于，所述氨基树脂为含有氨基的化合物与醛类经缩聚制得预聚体，再经碳链长度为1～9的烷醇进行醚化处理得到的油溶性化合物。

4.根据权利要求3所述的醚化生物基树脂，其特征在于，所述含有氨基的化合物包括三聚氰胺、尿素、苯代三聚氰胺中的任意一种。

5.根据权利要求1～4任一所述的醚化生物基树脂，其特征在于，氨基树脂的份数为10～15重量份、羟乙基腰果酚醚30～120重量份。

6.根据权利要求1～4任一所述的醚化生物基树脂，其特征在于，所述醚化生物基树脂的结构式如式(1)所示：其中，R为以下任意一种：

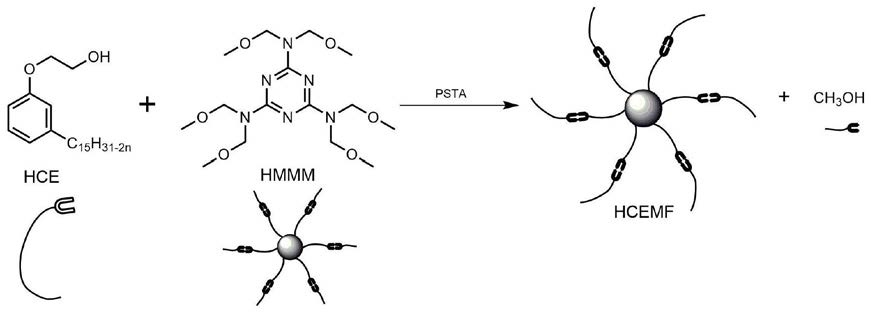

7.权利要求1～4任一所述的醚化生物基树脂的制备方法，其特征在于，所述醚化改性反应，包括：(1)将氨基树脂、羟乙基腰果酚醚、催化剂和反应溶剂，按照一定比例混合，升温至90～

125℃；

(2)反应一段时间，使反应体系中生成的小分子醇类与反应溶剂共沸，从而脱出醇类小分子；

(3)继续反应一段时间后冷却、脱除反应溶剂；

(4)对上一步所得产物进行洗涤，除去催化剂和未反应的原料，脱除溶剂、干燥。

8.根据权利要求7所述的的制备方法，其特征在于，所述醚化改性反应，还包括步骤(5)和步骤(6)，其中，步骤(5)将上一步所得产物与单羟基醚、催化剂混合，升温至90～130℃；

步骤(6)反应一段时间后，降温、除去未反应的单羟基醚，干燥，得产品。

9.根据权利要求7所述的的制备方法，其特征在于，所述醚化改性反应中，氨基树脂10～15重量份、羟乙基腰果酚醚30-120重量份、催化剂0.1～0.3重量份。

10.根据权利要求8所述的的制备方法，其特征在于，所述醚化改性反应中，氨基树脂10～15重量份、羟乙基腰果酚醚30-120重量份、催化剂0.1～0.3重量份、单羟基醚20～50重量份。

11.根据权利要求7所述的的制备方法，其特征在于，所述步骤(1)催化剂为对甲苯磺酸、苯乙烯磺酸、氨基磺酸、苯甲酸、苯乙酸、邻苯二甲酸、对苯二甲酸、草酸或磷酸中的任意一种或多种。

12.权利要求1-6任一所述的醚化生物基树脂的应用，其特征在于，所述应用包括用于涂料工业、皮革鞣剂、胶黏剂、阻燃材料、3D打印等领域。

13.权利要求1-6任一所述的醚化生物基树脂的应用，其特征在于，所述应用包括作为涂料、交联剂、胶粘剂、层压材料、3D打印或模塑料用树脂，或者织物、纸张、皮革等的处理剂。

14.一种涂料，其特征在于，包含权利要求1-6任一所述的醚化生物基树脂。

15.一种3D打印材料或阻燃材料，其特征在于，所述3D打印材料或阻燃材料的原料包括权利要求1-6任一所述的醚化生物基树脂。
