专利号: 2017114035885
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

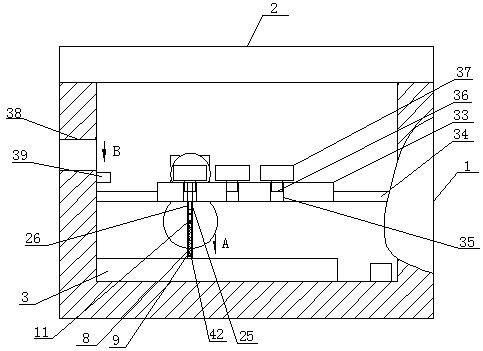

1.一种化妆品包装盒,其特征在于:包括顶部开口的盒体(1),盒体(1)顶部铰接安装盒盖(2),盒体(1)底端内壁固定安装水平的齿圈(3),盒体(1)的底端内壁活动安装转轴(4),转轴(4)位于齿圈(3)的圆心处,转轴(4)顶端固定连接连接杆(5)的一端,连接杆(5)的另一端活动安装第一齿轮(6),第一齿轮(6)位于齿圈(3)内并能与齿圈(3)啮合配合,连接杆(5)顶边开设截面为燕尾型的第一透槽(7),第一透槽(7)内配合设有燕尾块,燕尾块顶端铰接安装竖杆(8),竖杆(8)的前边开设第二透槽(9),第二透槽(9)的两侧内壁分别开设导向槽(10),第二透槽(9)内设有竖向的球轴承(11),球轴承(11)的外环两侧能分别插入至导向槽(10)内,球轴承(11)内环内壁固定安装水平杆(12),水平杆(12)的后端开设插槽(13),插槽(13)的上下两端内壁分别开设滑槽(14),水平杆(12)后端设有插杆(15),插杆(15)的上下两端外壁分别固定安装长条块(16),插杆(15)能插入至插槽(13)内,长条块(16)能插入至对应的滑槽(14)内,盒体(1)的后端内壁开设水平槽(17),水平槽(17)内配合设有活动块(18),盒体(1)内后端设有竖板(19),竖板(19)后面开设竖向槽(20),活动块(18)的前端能插入至竖向槽(20)内,竖板(19)前面固定安装数根竖向的升降杆(21),竖板(19)前面底端固定安装第一连接板(22),升降杆(21)位于第一连接板(22)上方,升降杆(21)的底端与第一连接板(22)的顶端固定连接,数根升降杆(21)的顶端通过一块竖向的第二连接板(23)固定连接,插杆(15)的后端与第一连接板(22)的前面通过轴承活动连接,插杆(15)的后端固定安装竖向的第二齿轮(44),第二连接板(23)的前面中部活动安装竖向的第三齿轮(24),第三齿轮(24)能与第二齿轮(44)啮合配合,插杆(15)活动安装轴承,轴承顶端固定安装竖向的顶杆(25),顶杆(25)的前端开设滑动槽(26),竖杆(8)顶端固定安装水平的限定杆(27),竖杆(8)与限定杆(27)相互垂直,限定杆(27)的后端能插入至滑动槽(26)内,第三齿轮(24)前面圆心处固定安装水平的螺杆(28),螺杆(28)配合设有螺母(29),螺杆(28)穿过螺母(29)并与螺母(29)螺纹配合,螺母(29)的底端固定安装卡块(30),卡块(30)的后端固定安装水平的伸缩杆(31),伸缩杆(31)与螺杆(28)相互平行,第三齿轮(24)的前面开设环形槽(32),伸缩杆(31)的后端能插入至环形槽(32)内,齿圈(3)的上方设有水平的支撑板(33),支撑板(33)位于螺杆(28)的下方,支撑板(33)的两侧分别通过水平的支撑杆(34)与盒体(1)的两侧内壁固定连接,支撑板(33)顶面开设数个通孔(35),每个通孔(35)内设有一个竖向的套管(36),每个套管(36)的顶端固定安装顶部开口的放置盒(37),放置盒(37)位于支撑板(33)上方,顶杆(25)能插入至套管(36)内,盒体(1)的一侧开设第一开口(38),盒体(1)一侧内壁分别固定安装两块放置块(39),两块放置块(39)分别位于第一开口(38)的前后两端并处于同一水平面,套管(36)能插入至两块放置块(39)之间,盒体(1)的前面开设第二开口(40),第二开口(40)前端外壁固定安装弹性布(41),弹性布(41)前面中部固定安装圆环,水平杆(12)前端能穿过圆环。

2.根据权利要求1所述的一种化妆品包装盒,其特征在于:所述的球轴承(11)底端与第一透槽(7)底端内壁之间通过弹簧(42)固定连接。

3.根据权利要求1所述的一种化妆品包装盒,其特征在于:所述的盒盖(2)优选为亚克力板。

4.根据权利要求1所述的一种化妆品包装盒,其特征在于:所述的伸缩杆(31)后端底部固定安装配重块(43)。
