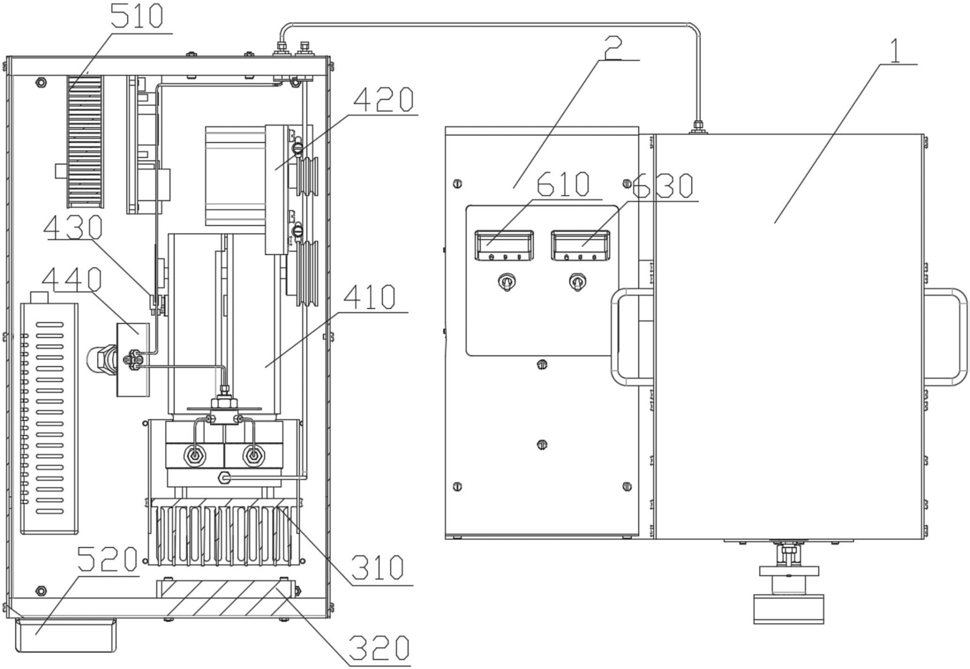

1.一种超临界二氧化碳清洗设备,其特征在于,包括清洗机构、加热机构、冷却机构、压力供应机构、二氧化碳供应机构、收集机构、单向阀、节流阀、第一控制装置以及第二控制装置;
所述二氧化碳供应机构与所述冷却机构气路连接,所述冷却机构与所述压力供应机构气路连接,所述压力供应机构通过所述单向阀与所述清洗机构气路连接;所述加热机构用于加热所述清洗机构与所述压力供应机构之间的气路;所述清洗机构通过所述节流阀与所述收集机构相连接;所述第一控制装置与所述压力供应机构以及所述冷却机构电连接,所述第二控制装置与所述加热机构电连接,所述第二控制装置与所述清洗机构电连接;
所述清洗机构包括清洗釜、清洗釜进气阀以及清洗釜出气阀;其中,所述清洗釜包括釜盖、筒体以及封头;所述筒体一端与所述封头同轴设置并连接;所述清洗釜进气阀用于所述压力供应机构供应的气体引入所述清洗釜,所述清洗釜出气阀设于所述封头上;
所述筒体另一端包括快拆部以及承载部,所述快拆部与所述承载部沿同轴设置并连接,所述快拆部包括若干限位块,所述限位块沿所述快拆部径向方向朝内延伸;所述釜盖包括若干限位槽,所述限位槽所述限位块相匹配,所述釜盖通过所述快拆部的限位块设于所述承载部上;
所述超临界二氧化碳清洗设备能够实现如下步骤:
运行所述加热机构,对所述清洗机构与所述压力供应机构之间的气路进行预热,使该气路的温度达到超临界二氧化碳的温度条件;
开启所述二氧化碳供应机构,以供应气态二氧化碳;
在开启所述二氧化碳供应机构的同时运行所述冷却机构,用于降温所述气态二氧化碳,
当所述清洗机构与所述压力供应机构之间的气路内的所述气态二氧化碳温度到达二氧化碳的超临界值时,运行所述压力供应机构,开启所述清洗釜进气阀,进而对所述清洗釜内的待清洗物进行静态清洗;其中,所述静态清晰即所述待清洗物与所述清洗釜内的超临界二氧化碳进行充分反应;开启所述清洗釜出气阀,结束所述静态清洗,开始进行动态清洗;其中,所述动态清洗为所述超临界二氧化碳冲刷所述待清洗物;
排出含污染物的所述超临界二氧化碳并将该含污染物的所述超临界二氧化碳收集至收集机构。
2.根据权利要求1所述的设备,其特征在于,所述冷却机构包括制冷器和第一风扇;其中,所述第一风扇用于将气流传递至所述制冷器;所述压力供应机构包括高压泵、高压泵驱动电机、高压泵转速控制器以及气压检测器;其中,所述高压泵驱动电机与所述高压泵相连接;所述高压泵转速控制器控制所述高压泵驱动电机的工作转速;所述气压检测器与所述高压泵的输出管道相连接,用于检测所述高压泵的输出气压;所述第一控制装置包括第一控制器和第一操作屏,其中,所述第一控制器分别与所述高压泵驱动电机、所述气压检测器、所述高压泵转速控制器、所述第一操作屏电连接。
3.根据权利要求1所述的设备,其特征在于,所述加热机构包括第二风扇、第一连接管道、加热管道、第一连接件以及加热电阻,其中,所述第一连接管道第一端与所述加热管道第一端通过所述第一连接件相连接;所述第二风扇将气流传递至所述第一连接管道的第二端,所述加热电阻设于所述加热管道内;所述第二控制装置包括温度调节器以及温度传感器,其中,所述温度传感器设于靠近所述加热管道处,所述温度调节器分别与所述第二风扇、所述加热电阻电连接以及所述温度传感器电连接。
4.根据权利要求3所述的设备,其特征在于,所述第一连接管为锥形管,其中,所述第一连接管第二端半径大于所述第一连接管第一端半径;
所述加热管道开有出风口,所述出风口正对着所述清洗机构与所述压力供应机构之间的气路的部分;其中,与所述出风口正对的气路的部分为螺旋结构。
5.根据权利要求1所述的设备,其特征在于,所述清洗机构进一步包括第一调节开关、第二调节开关以及流量计,其中,所述节流阀与所述流量计相连接,所述流量计与所述清洗釜出气阀相连接,用于检测所述清洗釜出气阀的流量;所述第一调节开关、所述第二调节开关分别与所述节流阀相连接,用于调节所述节流阀。
6.根据权利要求5所述的设备,其特征在于,所述第一调节开关为流速粗调节开关,所述第二调节开关为流速精调节开关。
7.根据权利要求1所述的设备,其特征在于,所述封头为圆形,所述封头的弧形边缘设于所述筒体外。
8.根据权利要求1所述的设备,其特征在于,所述步骤还包括:
当所述“开启所述清洗釜出气阀,结束所述静态清洗,开始进行动态清洗”时,保持所述清洗釜的进气流量与所述清洗釜出气流量相一致。
